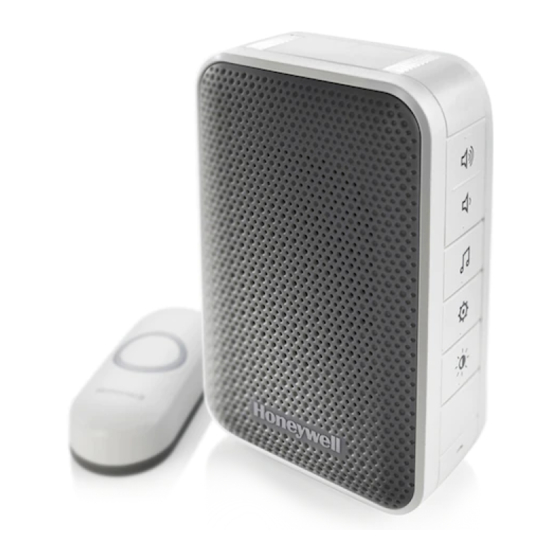

Plug-in wireless doorbell
Hide thumbs Also See for RDWL313A2000/U:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Installation and Operation Guide
Plug-In Wireless Doorbell
Preparation
In the box you will find
Doorbell
Push
Push Button Mounting
Button
Bracket
and Adhesive Pad
The push button supplied with this kit is pre-programmed to operate with the doorbell.
If it is not, see "Connect a Push Button" on page 4.
CR2032
Battery
Flat Head
Screws
RDWL313P2000
Read before installing
To install you will need
Phillips Screwdriver
Standard Screwdriver

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RDWL313A2000/U and is the answer not in the manual?

Questions and answers

Summary of Contents for Honeywell Home RDWL313A2000/U

  • Page 1 Installation and Operation Guide Plug-In Wireless Doorbell RDWL313P2000 Read before installing Preparation To install you will need In the box you will find Phillips Screwdriver Standard Screwdriver Doorbell CR2032 Battery Push Push Button Mounting Flat Head Button Bracket Screws and Adhesive Pad The push button supplied with this kit is pre-programmed to operate with the doorbell.
  • Page 2: Setup And Operation

    Overview Just follow these simple steps: 1. Install the push button battery and plug in the doorbell. 2. Set up the doorbell and your preferences. 3. Install the push button. Power-up 1. Choose an outlet location that is not near a heat source, where the doorbell will be easy to see and hear, and plug in the doorbell.
  • Page 3 Change the Tune Press the Music button to change the Ding Dong doorbell tune. Westminster Piano Every time you press the Music button, Fantasy the tune will change. Stop pressing the Soft Alert Music button when you hear the tune Smart Sax you want: Adjust the Volume...
  • Page 4 Accessories You can connect 4 accessories to your doorbell, including other push buttons, window or door opening sensors, and motion sensors. If you try to connect more accessories than the max number, the LED on the side blinks red. Connect a Motion Sensor 1.
  • Page 5: Maintenance

    Secret Knock You can set up a Secret Knock that makes a different ring and light setting for each push button. The Secret Knock is triggered by pressing the push button quickly 3 times. 1. Press the push button 3 times quickly. 2.
  • Page 6: Specifications

    Specifications Doorbell Push Button Operating Temperature 23°F to 104°F (-5ºC to 40ºC) -4°F to 122°F (-20ºC to 50ºC) ActivLink™ 916.8 MHz 916.8 MHz Range (open field) 250 ft. (76 m) 250 ft. (76 m) Sound Level (typical) 84dBA RF Power <1.2W Input 100-240V~ 50-60Hz Battery Type...
  • Page 7: Fcc Regulations

    FCC Regulations This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. The grantee is not responsible for any changes or modifications not expressly approved by the party responsible for compliance.
  • Page 8 33-00193EFS—05 M.S. Rev. 01-20 | Printed in United States This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991 © 2020 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
  • Page 9 Guide d’installation et d’utilisation Sonnette sans fil enfichable RDWL313P2000 Lire avant d’installation. Préparation Vous trouverez dans la boîte Matériel requis pour l’installation Tournevis cruciforme Tournevis normal Sonnette Pile CR2032 Bouton- Support de montage de Vis à tête poussoir bouton-poussoir avec plate tampon adhésif Le bouton-poussoir fourni avec ce nécessaire est préprogrammé...
  • Page 10: Mise Sous Tension

    Aperçu Suivez simplement ces quelques étapes simples : 1. Installez la pile du bouton-poussoir et branchez la sonnette. 2. Configurez la sonnette et vos préférences. 3. Installez le bouton-poussoir. Mise sous tension 1. Choisissez une prise éloignée de toute source de chaleur, où...
  • Page 11 Modification de la mélodie Appuyez sur le bouton Musique pour Ding Dong modifier la mélodie de la sonnette. Westminster Piano À chaque fois que vous appuyez sur le Fantaisie bouton Musique, la mélodie change. Alerte douce Arrêtez d’appuyer sur le bouton Musique Smart Sax lorsque vous entendez la mélodie souhaitée.
  • Page 12 Accessoires Vous pouvez connecter 4 accessoires à votre sonnette, y compris d’autres boutons poussoirs, des capteurs d’ouverture de porte ou de fenêtre et des détecteurs de mouvement. Si vous essayez de connecter plus que le nombre maximum d’accessoires, le voyant DEL latéral clignote en rouge. Connexion d’un capteur de mouvement 1.
  • Page 13: Entretien

    Mélodie secrète Vous pouvez configurer une mélodie secrète qui émet une sonnerie et un éclairage différents pour chaque bouton-poussoir. La mélodie secrète est déclenchée en appuyant rapidement trois fois sur le bouton-poussoir. 1. Appuyez rapidement trois fois sur le bouton-poussoir. 2.
  • Page 14: Caractéristiques Techniques

    Caractéristiques techniques Sonnette Bouton-poussoir Température de fonctionnement -5 °C à 40 °C (23 °F à 104 °F) -20 °C à 50 °C (-4 °F à 122 °F) ActivLink™ 916,8 MHz 916,8 MHz Portée (champ ouvert) 76 m (250 pi) 76 m (250 pi) Niveau sonore (typique) 84dBA Puissance RF <1,2W...
  • Page 15 Règlement de la FCC Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d’interférences nuisibles et (2) ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non souhaité.
  • Page 16: Garantie

    33-00193EFS—05 M.S. Rev. 01-20 | Imprimé aux États-Unis Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991. © 2020 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc.
  • Page 17 Instalación y guía del usuario Timbre inalámbrico enchufable RDWL313P2000 Leer antes de instalar Preparación En la caja, encontrará lo siguiente: Para instalar necesitará Destornillador de estrella Destornillador estándar Timbre Batería CR2032 Pulsador Soporte de montaje del Tornillos pulsador y almohadilla de cabeza adhesiva plana...
  • Page 18: Información General

    Información general Siga estos pasos sencillos: 1. Coloque la batería del pulsador y enchufe el timbre. 2. Configure el timbre y sus preferencias. 3. Instale el pulsador. Accionamiento 1. Elija un lugar en exteriores que no esté cerca de una fuente de calor, donde se pueda ver y escuchar fácilmente el timbre y enchúfelo.
  • Page 19: Regulación Del Volumen

    Cambio de la melodía Presione el botón de Música para Ding Dong cambiar la melodía del timbre. Westminster Piano Cada vez que presiona el botón de Fantasía Música, la melodía cambiará. Deje de Alerta suave presionar el botón de Música cuando Saxofón inteligente escuche la melodía que desea.
  • Page 20 Accesorios Puede conectar hasta 4 accesorios a su timbre, incluyendo otros pulsadores, sensores de ventana o puerta abiertos y sensores de movimiento. Si trata de conectar más accesorios que los permitidos, el LED lateral destella en rojo. Conexión de un sensor de movimiento 1.
  • Page 21: Mantenimiento

    Sonido del toque secreto con los nudillos Puede configurar un sonido del toque secreto con los nudillos con un sonido y una configuración de luz diferentes para cada pulsador. El toque secreto con los nudillos se activa presionando el pulsador 3 veces rápidamente. 1.
  • Page 22: Especificaciones

    Especificaciones Timbre Pulsador Temperatura de funcionamiento 23 °F a 104 °F (-5 °C a 40 °C) -4 °F a 122°F (-20 °C a 50 °C) ActivLink™ 916.8 MHz 916.8 MHz Alcance (campo abierto) 250 ft (76 m) 250 ft (76 m) Nivel de sonido (promedio) 84dBA Potencia RF...
  • Page 23 Regulaciones FCC Este dispositivo cumple con la Sección 15 de las regulaciones de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe causar interferencia perjudicial y (2) este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.
  • Page 24 33-00193EFS—05 M.S. Rev. 01-20 | Impreso en EE. UU. Este producto es fabricado por Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991 © 2020 Resideo Technologies, Inc. La marca comercial Honeywell Home se utiliza en virtud de la licencia emitida por Honeywell International Inc.
