BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

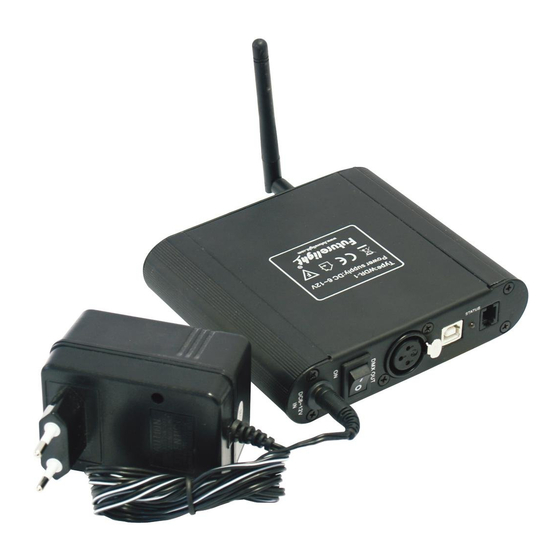

WDR-1
W-DMX Receiver
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WDR-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Future light WDR-1

Summary of Contents for Future light WDR-1

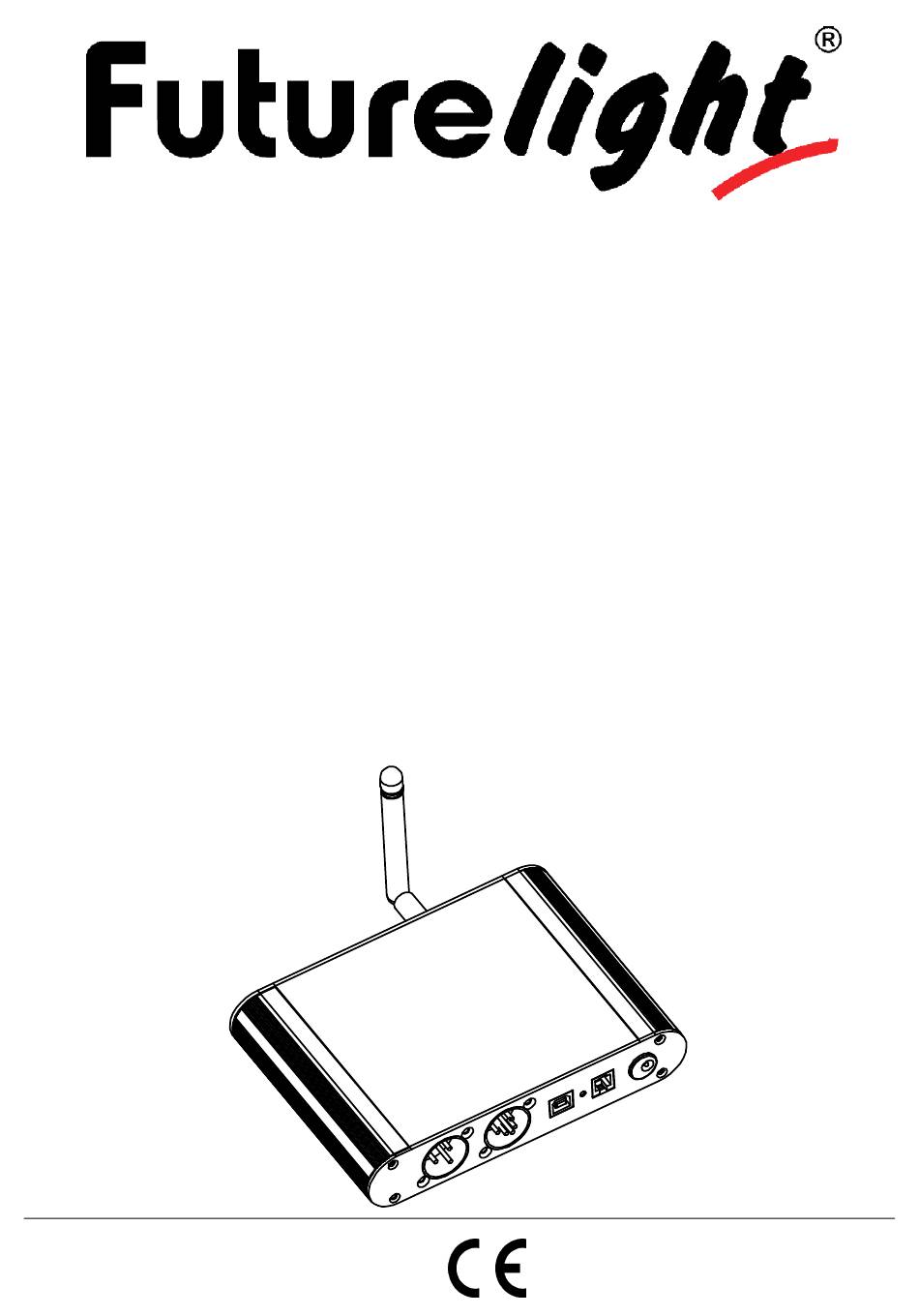

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO WDR-1 W-DMX Receiver © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido 1. EINFÜHRUNG ............................... 4 2. SICHERHEITSHINWEISE..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4. GERÄTEBESCHREIBUNG........................... 6 4.1 Features ..............................6 4.2 Geräteübersicht............................6 5. SETUP ................................7 5.1 Installation ..............................7 Überkopfmontage............................7 5.2 Anschluss an den DMX-512 Controller....................8 6.
  • Page 3 1. INTRODUCTION ............................18 2. INSTRUCTIONS DE SÉCURITÉ ........................ 18 3. EMPLOI SELON LES PRESCRIPTIONS ....................19 4. DESCRIPTION ............................20 4.1 Features ..............................20 4.2 Aperçu de l'appareil ..........................20 5. SETUP ................................. 21 5.1 Montage ..............................21 Montage par dessus de la tête........................21 5.2 Connexions au contrôleur DMX-512......................

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT WDR-1 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 5: Bestimmungsgemässe Verwendung

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III.

  • Page 6: Gerätebeschreibung

    • W-DMX arbeitet mit FHSS (Frequency Hopping Spread Spectrum) und TDMA (Time Division Multiple Access) • Ein WDR-1 unterstützt ein DMX-512 Universum mit 512 DMX-Kanälen • Größere Systeme mit bis zu 8192 Kanälen (16 DMX-512 Universen) können problemlos realisiert werden •...

  • Page 7: Setup

    5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf. Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die Steckdose ein. Über den POWER-Schalter lässt sich das Gerät ein- bzw. ausschalten. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu...

  • Page 8: Anschluss An Den Dmx-512 Controller

    Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern vewendet werden. Hängen Sie das Sicherheitsfangseil in der dafür vorgesehenen Fangsicherung am Gerät ein und führen Sie es über die Traverse bzw.

  • Page 9: Bedienung

    6. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der WDR-1 einsatzbereit. Schalten Sie das Gerät über den Netzschalter ein. Drahtlos-DMX Für die drahtlose Datenübertragung benötigen Sie einen DMX-Controller, einen Drahtlos-Sender und einen Drahtlos-Empfänger bzw. Geräte mit eingebautem Drahtlos-Empfänger.

  • Page 10: Problembehebung

    7. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils Überprüfen Sie die ist nicht angeschlossen. Anschlussleitung und eventuelle Verlängerungsleitungen. 8. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch.

  • Page 11: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a FUTURELIGHT WDR-1. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 12: Operating Determinations

    If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class III. The device always has to be operated with an appropriate transformer.

  • Page 13: Description

    • W-DMX uses adaptive FHSS (Frequency Hopping Spread Spectrum) and TDMA (Time Division Multiple Access) • One WDR-1 supports a single DMX-512 universe with 512 DMX-channels • Larger systems can easily be adapted to support up to 8,192 DMX channels (16 DMX-512 universes) •...

  • Page 14: Setup

    5. SETUP 5.1 Installation Install the device on a plane surface. Connect the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet. With the POWER-switch, you can switch the device on and off. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national norms during the installation!

  • Page 15: Dmx-512 Connection

    Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture. Always connect one output with the input of the next fixture until all fixtures are connected. 6. OPERATION After you connected the device to the mains, the WDR-1 is ready for use. Switch the device on via the Power-switch. 15/31...

  • Page 16: Wireless Dmx

    Control Board, menu Set-WDMX-Rest. The FUTURELIGHT WDR-1 wireless receiver logs out by pressing and holding the receiver’s Function-button for more than 5 seconds. As soon as the wireless receiver is logged out, the receiver’s red LED is permently lit.

  • Page 17: Cleaning And Maintenance

    8. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.

  • Page 18: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet 1. INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT WDR-1. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le WDR-1 de son emballage.

  • Page 19: Emploi Selon Les Prescriptions

    Lorsque l'appareil est transporté d'un endroit froid à un endroit chaud, il se forme de la condensation susceptible d'endommager les modules électroniques. Ne pas brancher l'appareil avant qu'il ait atteint la température ambiante. La construction de l'appareil est conforme aux normes de sécurité de catégorie III. On doit toujours utiliser l'appareil avec un transformateur approprié.

  • Page 20: Description

    • W-DMX utilise le standard FHSS (Frequency Hopping Spread Spectrum) et TDMA (Time Division Multiple Access) • Un WDR-1 support un univers DMX-512 avec 512 canaux DMX • Il es possible de réaliser aussi des grandes systèmes avec 8192 canaux (16 univers DMX-512) •...

  • Page 21: Setup

    5. SETUP 5.1 Montage Installez l'appareil sur une surface plane. Connectez le cable de connexion avec la douille DC IN. Branchez le bloc d'alimentation. Avec l'interrupteur POWER, vous pouvez mettre l'appareil sous/hors ténsion. Montage par dessus de la tête DANGER DE MORT! Quand installer l'appareil, il faut considérer les instructions de EN 60598-2-17 et des normes nationales respectives! L'installation est à...

  • Page 22: Connexions Au Contrôleur Dmx-512

    Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient connectés. 6. MANIEMENT Le WDR-1 est prêt à l'usage dès que vous le brancherez au secteur. Mettez l'appareil sous tension en pressant la touche Power. 22/31...

  • Page 23: Dmx Sans Fil

    Control Board, de menus Set-WDMX-Rest. Le récèpteur sans fil FUTURLIGHT WDR-1 se déconnecte de la manière suivante: Pressez et maintenez plus de 5 secondes la touche Function du récèpteur sans fil. Dès que le récèpteur sans fil est déconnecté, la LED rouge du récèpteur éclaire en permanence.

  • Page 24: Nettoyage Et Maintenance

    8. NETTOYAGE ET MAINTENANCE DANGER DE MORT! Toujours débrancher avant de proceder à l'entretien! L'appareil doit être nettoyé régulièrement. Utilisez un torchon non pelucheux humide. Ne pas utiliser de l’alcool ou des détergents pour le nettoyage! L'intérieur de l'appareil ne contient pas de parties nécéssitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent! Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine.

  • Page 25: Introcucción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet 1. INTROCUCCIÓN Gracias por haber elegido un FUTURELIGHT WDR-1. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su WDR-1.

  • Page 26: Instrucciones De Manejo

    Si el aparato se ha visto expuesto a fluctuaciones drásticas de temperatura (p.e. tras el transporte) no lo ponga en marcha inmediatamente. La condensación de agua podría causarle daños. Deje el aparato desconectado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección III.

  • Page 27: Descripción Del Aparato

    • W-DMX funciona con FHSS (Frequency Hopping Spread Spectrum) y TDMA (Time Division Multiple Access) • Un WDR-1 soporte un universo DMX-512 con 512 canales DMX • Sistemas más grandes con hasta 8192 canales (16 universos DMX-512) pueden ser relisados sin problema •...

  • Page 28: Setup

    5. SETUP 5.1 Instalación Instale el aparato en una superficie plana. Conectar el cable de conexión del transformador en el casquillo DC IN. Conecte el transformador a la red. Puede apagar o desapagar el aparato mediante el interruptor POWER. Montaje por encima de la cabeza ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd.

  • Page 29: Conexión Al Controlador Dmx

    6. OPERACIÓN Tras la conexión del aparato a la red, el WDR-1 comienza a funcionar. Conecte el aparato mediante el interruptor de alimentación. 29/31...

  • Page 30: Dmx Inalámbrico

    Control Board, menu Set-WDMX-Rest. Desconectar el receptor inalámbrico FUTURELIGHT WDR-1: Presione y mantiene la tecla Function del receptor inalámbrico más que 5 segundos. Cuando el receptor está desconectado del emisor (libre), el LED rojo brilla permanentemente.

  • Page 31: Limpieza Y Mantenimiento

    8. LIMPIEZA Y MANTENIMIENTO ¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento! Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No utilizar nunca alcohol o disolventes! No hay piezas que necesiten de servicio dentro del aparato.
