Summary of Contents for RaidSonic Icy Box IB-PCI1901-C32

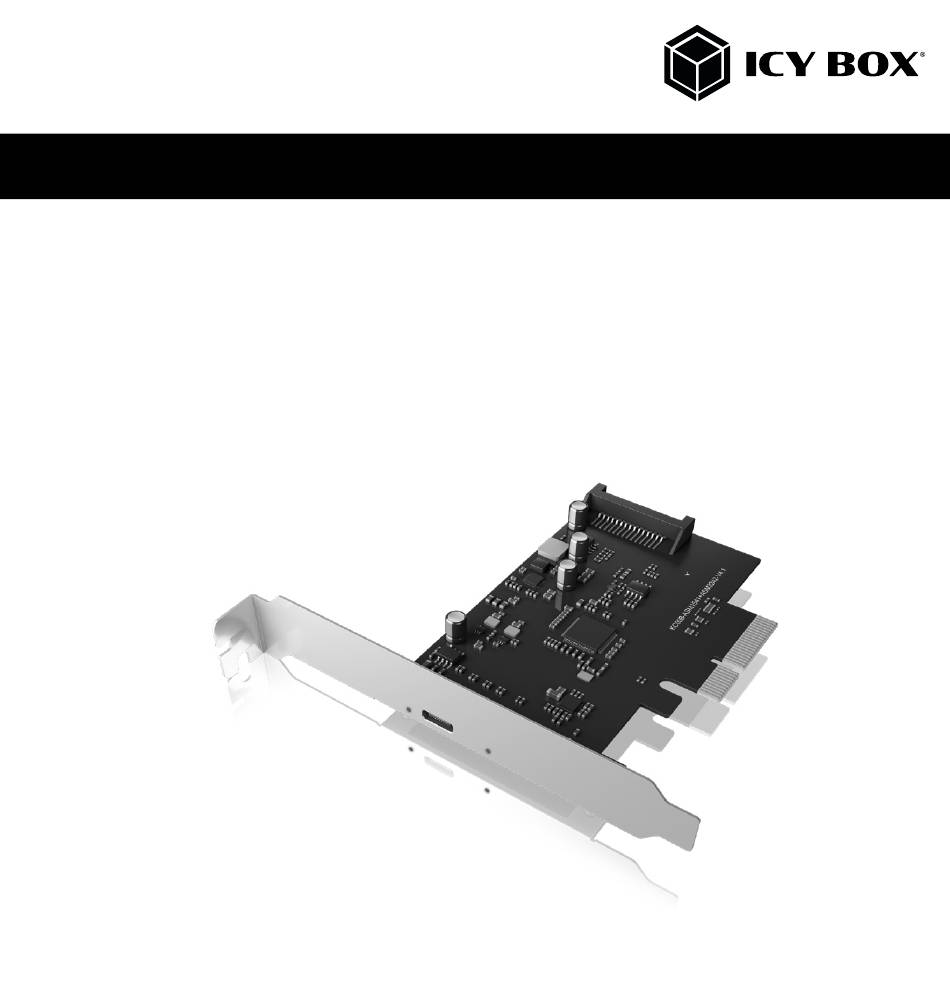

- Page 1 Manual IB-PCI1901-C32 USB Type-C PCIe Controller Card ™ Handbuch IB-PCI1901-C32 USB Type-C PCIe Controller Karte ™...
- Page 2 Sicherheitshinweise IB-PCI1901-C32 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beach- ten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahr- scheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Ver- GEFAHR letzungen führen wird.
- Page 3 Sicherheitshinweise IB-PCI1901-C32 2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile VORSICHT Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich • vor Montage, Betriebsanleitung lesen • Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden • Bauteile nicht mit Gewalt zusammensetzen • geeignetes Werkzeug verwenden •...
- Page 4 Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. ent- haltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recy- cling-Sammelpunkt Ihrer Gemeinde. Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder besuchen Sie unsere Internetseite www.raidsonic.de.
-
Page 5: Warning Levels
Safety information IB-PCI1901-C32 Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 6 Safety information IB-PCI1901-C32 2. Hazards during assembly (if intended) Sharp components CAUTION Potential injuries to fingers or hands during assembly (if intended) • Read the operating instructions prior to assembly • Avoid coming into contact with sharp edges or pointed components •...
- Page 7 If you would like to dispose of this product and potentially includ- ed batteries, please return it to the retailer or your local waste disposal and recycling point. If you have any questions, please do not hesitate to contact our support at support@raidsonic.de or visit our website at www.raidsonic.de.
- Page 8 Manual IB-PCI1901-C32 Dear Customer, thank you for choosing an ICY BOX product. ® Product overview High-profile bracket Blue LED indicates power USB 3.2 (Gen 2x2) Type-C port ™ Blue LED - indicates connection PCI Express Generation 3.0 x4 lanes interface 15 pin SATA power interface Packing content: 1x IB-PCI1901-C32...
- Page 9 Manual IB-PCI1901-C32 Key features • Expands your desktop PC to one more USB Type-C 3.2 (Gen 2x2) port ™ • Supports USB data transfer rates with up to 20 Gbit/s • PCI express base specification revision 3.0 (x4 lanes) • Fits in PCIe x4, x8 or x16 slot •...
- Page 10 Manual IB-PCI1901-C32 Installation Important: During PCIe card assembly all cabling has to be disconnected from the computer. It may cause electric shock accident or malfunction. When installing the PCIe card please note the electrostatic! Body‘s static electricity may cause malfunction of the device. Please touch a metal object to discharge or wear antistatic gloves before the operation.
- Page 11 Manual IB-PCI1901-C32 • Carefully plug a SATA power cable (from PC’s power supply) to the add-on card’s SATA power port. Pay attention to the correct alignment of the SATA plug. • Place the cover back to the computer. • Insert the power plug into the plug socket and start your computer •...
- Page 12 Handbuch IB-PCI1901-C32 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ICY BOX Produkt entschieden haben. ® Produktübersicht High-Profile Slotblende Blaue LED für Betrieb USB 3.2 (Gen 2x2) Type-C Schnittstelle ™ Blaue LED für Verbindung PCI Express Generation 3.0 x4 Lanes Schnittstelle 15 Pin SATA Stromanschluss Verpackungsinhalt: 1x IB-PCI1901-C32...
- Page 13 Handbuch IB-PCI1901-C32 Hauptmerkmale • Erweitert Ihren PC um einen externen USB Type-C 3.2 (Gen 2x2) Anschluss ™ • Unterstützt USB Datenübertragungsraten bis zu 20 Gbit/s • PCI Express Base Spezifikation Revision 3.0 (x4 Lanes) • Passt in PCIe x4, x8 oder x16 Steckplatz •...
- Page 14 Handbuch IB-PCI1901-C32 Einbau Hinweis: Um Schäden oder Fehlfunktionen zu vermeiden, müssen während der Installation der PCIe Karte alle stromzuführenden Kabel am Computer entfernt werden. Beim Einsetzen der PCIe Karte achten Sie auf mögliche elektrostatische Entladung, da diese zu Schäden oder Fehlfunktionen führen kann. Berühren Sie vor der Installation ein „geerdetes“...
- Page 15 Handbuch IB-PCI1901-C32 • Stecken Sie vorsichtig ein SATA-Stromkabel (vom PC-Netzteil) an den SATA-Stromanschluss der Zusatzkarte an. Achten Sie auf die korrekte Ausrichtung des SATA Steckers. • Schließen Sie das Computergehäuse. • Verbinden das Stromkabel und starten Ihren Computer wieder. • Schließen Sie ein unterstütztes USB 3.2 (Gen 2x2) Gehäuse, wie z.B.
- Page 16 The diagrams contained in this manual may also not fully represent the product that you are using and are there for illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any differences between the product mentioned in this manual and the...
