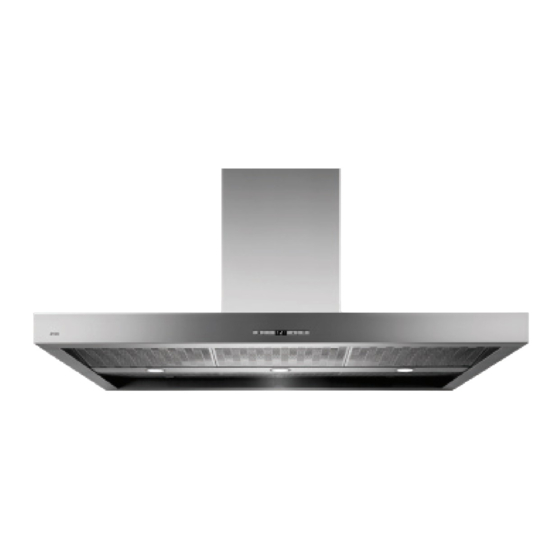

Atag ES1011SAM Instructions For Use Manual
  1. Manuals
  2. Brands
  3. Atag Manuals
  4. Ventilation Hood
  5. ES1011SAM
  6. Instructions for use manual

Atag ES1011SAM Instructions For Use Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Gebruiksaanwijzing
afzuigkap
Notice d'utilisation
hotte cheminée
Anleitung
Dunstabzugshaube
Instructions for use
cooker hood
ES1011SAM
ES1092SAM
ES1211SAM
ES1292SAM
ES1511SAM

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Atag ES1011SAM

Summary of Contents for Atag ES1011SAM

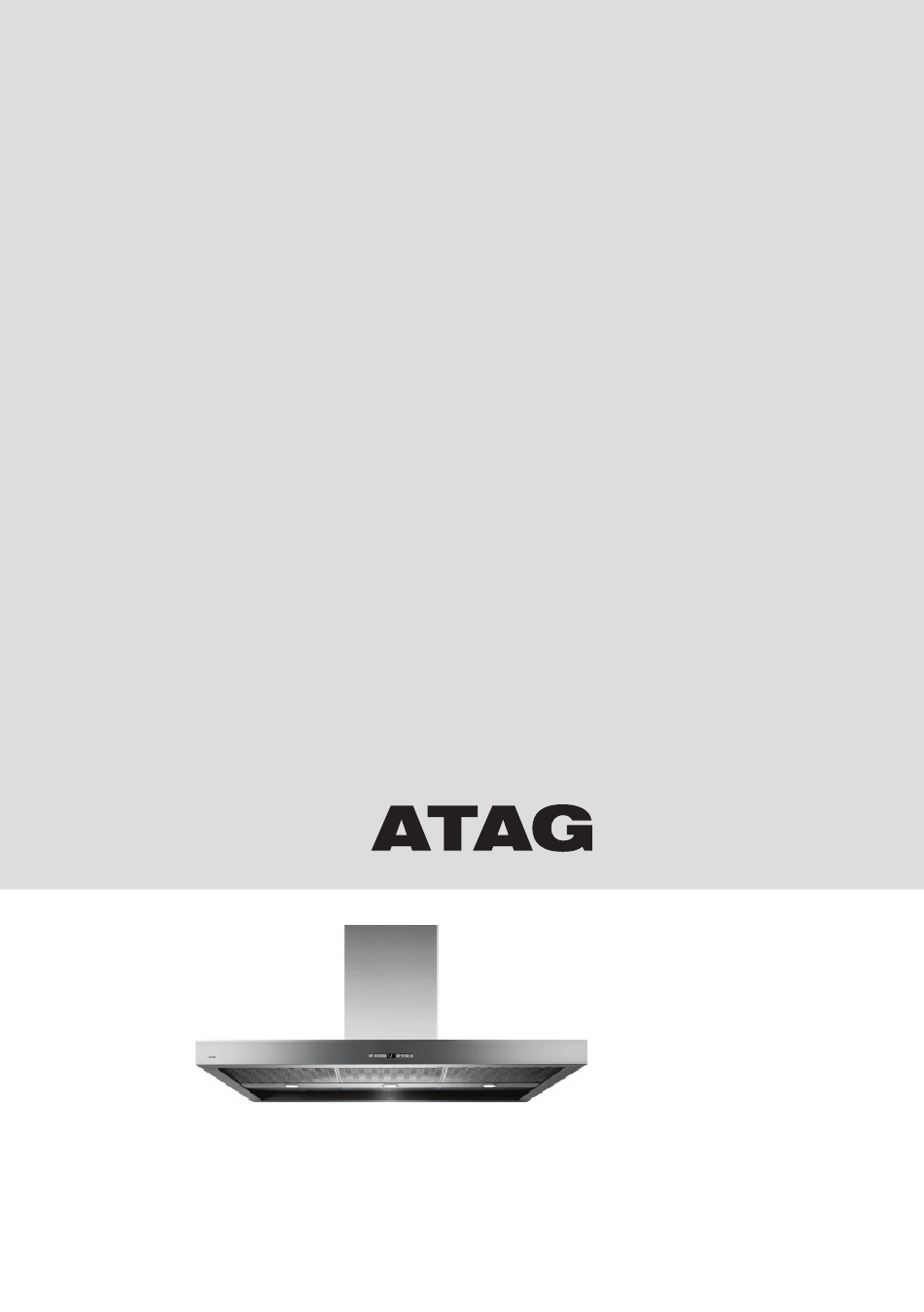

  • Page 1 Gebruiksaanwijzing afzuigkap Notice d’utilisation hotte cheminée Anleitung Dunstabzugshaube Instructions for use cooker hood ES1011SAM ES1092SAM ES1211SAM ES1292SAM ES1511SAM...
  • Page 2 Handleiding NL 3 - NL 23 Notice d’utilisation FR 3 - FR 23 Anleitung DE 3 - DE 23 Manual EN 3 - EN 23 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes Important information Conseil -...
  • Page 3 INHOUD Uw afzuigkap Inleiding Gebruik Beschrijving Bediening Reinigen filters Onderhoud Reinigen Installatie Algemeen Aansluiting Inbouwafmetingen Montage Technische gegevens Bijlage Afvoeren NL 3...
  • Page 4 UW AFZUIGKAP Inleiding Na het lezen van deze gebruiksaanwijzingen, zult u snel vertrouwd raken met alle mogelijkheden van dit apparaat. Lees de veiligheidsvoorschriften en hoe u het apparaat moet onderhouden. Bewaar de instructies voor installatie en gebruik. Dit kan nuttig zijn voor latere raadplegingen.
  • Page 5 GEBRUIK Beschrijving 1. In/uitschakelen en dimmen verlichting 2. Verlaging afzuigcapaciteit en uitschakelen 3. Signalering reinigen koolstoffilter 4. Signalering reinigen vetfilters 5. Display status 6. Signalering timerfunctie 7. Signalering ‘Clean Air’ functie 8. Inschakelen en verhoging afzuigcapaciteit 9. Inschakelen timerfunctie Let op! •...
  • Page 6 GEBRUIK Bediening Afzuiging in- en uitschakelen • Druk op de ‘+’ toets (8). De afzuigkap schakelt in op de laagste stand. • Druk nogmaals op de ‘+’ toets (8) om een hogere afzuigstand in te stellen. Houd de ‘+’ toets (8) 2 seconden ingedrukt om direct de hoogste stand (boost) te kiezen (zie inschakelen intensiefstand).
  • Page 7 GEBRUIK Inschakelen intensiefstand: • Druk circa 2 seconden op de ‘+’ toets (8). De intensiefstand (stand ‘P’) is gedurende tien minuten (afhankelijk van het model) ingeschakeld. Tijdens deze periode knippert de display (5). Na deze periode wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.
  • Page 8 GEBRUIK Reinigen filters Verzadiging vet- en koolstoffilters Wanneer de vetfilter indicatie (4) of de koolstoffilter indicatie (3) branden moeten de filters vervangen of gereinigd worden. Vetfilter Na 30 bedrijfsuren gaat de vetfilter indicatie (4) knipperen. • Reinig dan de vetfilters. •...
  • Page 9 ONDERHOUD Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel de binnenzijde als de buitenzijde (tenminste met dezelfde regelmaat als waarmee de vetfilters gereinigd worden).Gebruik geen producten die schuurmiddelen bevatten.
  • Page 10 ONDERHOUD Filtercassette verwijderen Schakel de motor en de verlichting uit. Open de sluiting. Verwijder het filter uit de kap. Reinigen U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed uitlekken voordat u ze terugplaatst. De filters kunnen ook met de hand worden gereinigd. Maak de filters schoon in een sopje met afwasmiddel en spoel ze af.
  • Page 11 ONDERHOUD Actieve koolstoffilters: Het regenereerbare actieve koolstoffilter moet, met neutrale schoonmaakmiddelen, met de hand gewassen worden, of in de vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet uitgevoerd worden zonder vaat). Neem het overtollige water weg zonder het filter te beschadigen, verwijder de houder en laat het filter in de oven drogen gedurende minstens 15 minuten, bij een maximumtemperatuur van 100 °C.
  • Page 12 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
  • Page 13 INSTALLATIE Aansluiting Elektrische aansluiting Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden. Controleer of de vermogenswaarden van de voeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet: BRUIN = L fase BLAUW = N nul GEEL/GROEN = Aarde...
  • Page 14 INSTALLATIE Inbouwafmetingen Hanghoogte: De minimale afstand tussen de pandragers van het gaskookplaat en de onderrand van de kap is 65 cm. Voor gebruik met een elektrisch, keramisch of inductiekookplaat bedraagt deze afstand minimaal 55 cm. 55 cm 65 cm max 150 cm NL 14...
  • Page 15 INSTALLATIE Deze afzuigkap kan zwaar zijn. We adviseren deze op z’n mist met 2 personen te installeren. Fig.1 Fig.2 - Pak het frame uit en verwijder de twee - Neem het sjabloon en schroeven A om het bovenste deel te plaats die tegen het plafond met de pijl aan scheiden van het onderste deel (Fig.1).
  • Page 16 INSTALLATIE Fig.5 Fig.6 - Plaats voor de installatie van de afzuigkap de - Bevestig de beugel met de vier schroeven G, elektrische unit D rechtop. zoals weergegeven in Figuur 6. NL 16...
  • Page 17 INSTALLATIE - Bevestig de luchtafvoerpijp H (niet meegeleverd) op de verbindingsfl ens F zoals weergegeven in Fig.7 de fi guur 7. Fig.8 - Neem het onderste deel van het frame C en monteer dit op het motorhuis (Fig.8). NL 17...
  • Page 18 INSTALLATIE - Bevestig de contstructie C op het motorhuis met Fig.9 behulp van de 4 schroeven E (Fig.9). 55 cm 65 cm Fig.10a - Neem het bovenste deel van het frame B en steek het in het onderste deel C. - Regel de hoogte volgens de maten in Figuur 10a en zet vast met de 8 schroeven G die Fig.10...
  • Page 19 INSTALLATIE - Verbind de onderste schacht A met de bovenste B Fig.11 zoals weergegeven in Figuur 11. NL 19...
  • Page 20 INSTALLATIE click Fig.13 - Let op! Bevestig de kap rechtstreeks op de beugel B met de 6 schroeven D (Fig.13). Fig.12 - Kantel de kap zoals weergegeven in Figuur 12 – stap 1. - Gebruik de 2 draaipennen C die reeds Fig.14 aanwezig zijn op de constructie om de kap aan de beugel B te hangen.
  • Page 21 INSTALLATIE Fig.15 Fig.16 - Verbind de buis H (niet meegeleverd) op de - Steek de stekker in het spanningsloze luchtafvoeropening A (Fig.15). stopcontact (Fig.16). - Test het toestel op de juiste werking. Fig.17 - Verbind de schacht B met de plafondplaat met behulp van de twee schroeven F (Fig.17).
  • Page 22 TECHNISCHE GEGEVENS Afzuigkap Type ES1011SAM ES1092SAM ES1211SAM Type / Keuring Eiland / ES10AATAE Eiland / ES10AATAE Eiland / ES11AATBE Bediening Touch control Touch control Touch control Breedte 100 cm 100 cm 115 cm 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz...
  • Page 23 BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •...
  • Page 24 NL 24...
  • Page 25 INDEX Votre hotte d’aspiration Introduction Utilisation Description Commande Nettoyage des filtres Entretien Nettoyage Installation Généralités Alimentation Dimensions d’encastrement Spécifications techniques Annexe Élimination FR 3...
  • Page 26 VOTRE HOTTE D’ASPIRATION Introduction Après avoir lu ces instructions d’utilisation, vous apprendrez rapidement à maîtriser toutes les possibilités de cet appareil. Lisez les instructions de sécurité et le mode d’entretien de l’appareil. Conservez les instructions pour l’installation et l’utilisation de l’appareil. Elles pourront vous servir de référence dans l’avenir.
  • Page 27 UTILISATION Description 1. Marche/arrêt et baisse de l’éclairage 2. Réduire et désactiver la capacité d’aspiration 3. Signal pour nettoyage du filtre au charbon 4. Signal pour nettoyage des filtres anti-graisses 5. Statut de l’écran d’affichage 6. Signal pour la fonction minuterie 7.
  • Page 28 UTILISATION Commande Activer et désactiver l’aspiration • Appuyez sur la touche ‘+’ (8). La hotte aspirante se met en marche à la puissance la plus basse. • Appuyez à nouveau sur la touche ‘+’ (8) pour augmenter la puissance d’aspiration. Enfoncez la touche ‘+’ (8) pendant 2 secondes pour choisir directement la position d’aspiration intense (augmentation) (voir enclencher la position d’aspiration intense).
  • Page 29 UTILISATION Enclencher la position d’aspiration intense : • Appuyez environ 2 secondes sur la touche ‘+’ (8). La position d’aspiration intense (position ‘P’) est enclenchée pendant dix minutes (en fonction du modèle). Pendant cette période, l’écran d’affichage clignote (5). Après cette période, la capacité d’aspiration réglée initialement est activée.
  • Page 30 UTILISATION Nettoyage des filtres Saturation des filtres anti-graisses et des filtres au charbon Quand le témoin du filtre anti-graisses (4) ou du filtre au charbon (3) est allumé, cela signifie que les filtres doivent être remplacés ou nettoyés. Filtre anti-graisses Après 30 heures de fonctionnement, le témoin (4) du filtre anti-graisses se met à...
  • Page 31 ENTRETIEN Nettoyage Attention ! Avant tout entretien, déconnectez l’alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, tant à l’intérieur qu’à l’extérieur (au moins aussi souvent que les filtres anti-graisses). N’utilisez aucun produit contenant un abrasif mordant.
  • Page 32 ENTRETIEN Enlever la cassette-filtre Coupez le moteur et éteignez la lumière. Ouvrez la fermeture/la sûreté. Retirez le filtre te la hotte. Nettoyage Vous pouvez nettoyer les filtres au lave-vaisselle. Faites égoutter convenablement les filtres avant de les replacer. Vous pouvez également nettoyer les filtres à la main. Nettoyez les filtres à...
  • Page 33 ENTRETIEN Filtres au charbon actifs : Le filtre au charbon actif régénérant doit être nettoyé à la main avec des détergents neutres doux, ou au lave-vaisselle à une température maximum de 65 °C (faire fonctionner le lave-vaisselle à vide). Retirez l’eau superflue sans endommager le filtre, enlevez le support et laissez le filtre sécher dans le four pendant au moins 15 minutes, à...
  • Page 34 INSTALLATION Généralités Le raccordement de cet appareil au réseau d’alimentation électrique doit être confié à un installateur autorisé qui connaît et applique les règlements de sécurité pertinents. Nous déclarons, par la présente, que nos produits satisfont aux directives, décisions et régulations européennes en vigueur ainsi qu’aux exigences relatives à...
  • Page 35 INSTALLATION Alimentation Branchement électrique Cet appareil est construit en classe I, par conséquent, il doit être raccordé à la prise de terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L phase BLEU = N neutre...
  • Page 36 INSTALLATION Dimensions d’encastrement Hauteur de fixation : La distance minimum entre les supports de casseroles de la cuisinière à gaz et le bord inférieur de la hotte est de 65 cm. Dans le cas d’une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
  • Page 37 INSTALLATION Cette hotte peut être lourde, nous vous conseillons donc de l’installer avec l’aide d’au moins une autre personne. Fig.1 Fig.2 - Retirez le châssis et dévissez les deux vis - Prenez la matrice/le A pour séparer la partie supérieure de la modèle et placez-la-le contre le plafond, la partie inférieure (Fig.1).
  • Page 38 INSTALLATION Fig.5 Fig.6 - Pour l’installation de la hotte, placez l’unité - Attachez le collier avec les quatre vis G, électrique verticalement D. comme indiqué à la Figure 6. FR 16...
  • Page 39 INSTALLATION - Attachez le tuyau d’évacuation d’air H (non livré avec la hotte) à la bride de raccordement F, Fig.7 comme indiqué à la fi gure 7. Fig.8 - Prenez la partie inférieure du châssis C et fi xez-la au boîtier du moteur (Fig.8). FR 17...
  • Page 40 INSTALLATION - Fixez le dispositif C sur le boîtier du moteur à Fig.9 l’aide des 4 vis E (Fig.9). 55 cm 65 cm Fig.10a - Prenez la partie supérieure du châssis B et insérez-la dans la partie inférieure C. - Réglez la hauteur en fonction des dimensions reprises à...
  • Page 41 INSTALLATION - Raccordez la tige inférieure A à la tige Fig.11 supérieure B comme indiqué à la Figure 11. FR 19...
  • Page 42 INSTALLATION click Fig.13 - Attention ! Fixez directement la hotte sur le collier B avec les 6 vis D (Fig. 13). Fig.12 - Faites basculer la hotte comme indiqué à la Figure 12 – étape 1. - Utilisez les 2 goujons C déjà présents Fig.14 sur le dispositif pour accrocher la hotte au collier B.
  • Page 43 INSTALLATION Fig.15 Fig.16 - Raccordez le tuyau H (non livré avec la hotte) - Branchez la fi che dans la prise dont vous à l’ouverture d’évacuation d’air A (Fig.15). aurez au préalable coupé le courant (Fig.16). - Vérifi ez si l’appareil fonctionne correctement. Fig.17 - Raccordez la tige B à...
  • Page 44 SPÉCIFICATIONS TECHNIQUES Hotte aspirante type ES1011SAM ES1092SAM ES1211SAM Type / Approbation Îlot / ES10AATAE Îlot / ES10AATAE Îlot / ES11AATBE Commande Tactile Tactile Tactile Largeur 100 cm 100 cm 115 cm 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz Tension, Fréquence...
  • Page 45 ANNEXE Élimination Que faire de l’emballage et de l’appareil usé Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Cet appareil doit être mis au rebut de manière responsable à la fin de son cycle de service. Les pouvoirs publics peuvent vous fournir des informations à...
  • Page 46 FR 24...

  • Page 47: Table Of Contents

    INHALT Ihre abzugshaube Einführung Gebrauch Beschreibung Bedienung Filter reinigen Pflege Reinigung Installation Allgemeines Anschluss Einbaumaße Technische daten Anlage Entsorgen DE 3...

  • Page 48: Ihre Abzugshaube

    IHRE ABZUGSHAUBE Einführung Nachdem Sie diese Bedienungsanleitung gelesen haben, werden Sie rasch mit allen Möglichkeiten des Geräts vertraut sein. Lesen Sie die Sicherheitsvorschriften und die Pflegeanweisungen für das Gerät. Bewahren Sie die Installations- und Gebrauchsanleitung auf. Diese Informationen können Ihnen später eventuell nochmals von Nutzen sein. Lesen Sie vor dem Gebrauch zunächst die separaten Sicherheitsanweisungen.

  • Page 49: Gebrauch

    GEBRAUCH Beschreibung 1. Ein-/ausschalten und dimmen der Beleuchtung 2. Ausschalten und verringern der Absaugkapazität 3. Anzeige „Kohlefilter reinigen“ 4. Anzeige „Fettfilter reinigen“ 5. Displaystatus 6. Anzeige Timerfunktion 7. Anzeige „Clean-Air“-Funktion 8. Einschalten und erhöhen der Absaugkapazität 9. Timerfunktion einschalten Achtung! •...
  • Page 50 GEBRAUCH Bedienung Abzug ein- und ausschalten • Betätigen Sie die „+“-Taste (8). Die Abzugshaube ist eingeschaltet und beginnt auf der niedrigsten Stufe. • Betätigen Sie nochmals die „+“-Taste (8), um eine höhere Absaugstufe einzustellen. Halten Sie die „+“-Taste (8) 2 Sekunden lang gedrückt, um direkt die höchste Stufe (Boost) zu wählen (siehe Intensivstufe einschalten).
  • Page 51 GEBRAUCH Intensivstufe einschalten: • Drücken Sie ca. 2 Sekunden lang auf die „+“-Taste (8). Die Intensivstufe (Stufe „P“) bleibt (je nach Modell) zehn Minuten lang eingeschaltet. Während dieser Zeit blinkt das Display (5). Anschließend wird die ursprünglich eingestellte Absaugstufe wieder aktiviert. •...
  • Page 52 GEBRAUCH Filter reinigen Sättigung von Fett- und Kohlefilter Wenn die Fettfilter-Anzeige (4) oder die Kohlefilter-Anzeige (3) leuchtet, müssen die Filter ausgetauscht oder gereinigt werden. Fettfilter Nach 30 Betriebsstunden beginnt die Fettfilter-Anzeige (4) zu blinken. • Sie müssen die Fettfilter reinigen. •...

  • Page 53: Pflege

    PFLEGE Reinigung Vorsicht! Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden, sowohl innen als auch außen (mindestens mit derselben Regelmäßigkeit, mit der die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel beinhalten.
  • Page 54 PFLEGE Filterkassette entnehmen Schalten Sie den Motor und die Beleuchtung aus. Öffnen Sie den Verschluss. Entfernen Sie den Filter aus der Abzugshaube. Reinigung Sie können die Filter in der Geschirrspülmaschine reinigen. Lassen Sie die Filter gut abtropfen, bevor Sie diese wieder einsetzen. Reinigung Sie können die Filter in der Geschirrspülmaschine reinigen.
  • Page 55 PFLEGE Aktivkohlefilter: Der regenerative Aktivkohlefilter muss mit neutralen Reinigungsmitteln von Hand gewaschen oder in der Geschirrspülmaschine bei einer Höchsttemperatur von 65 °C (ohne Geschirr) gereinigt werden. Beseitigen Sie überschüssiges Wasser, ohne den Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Ofen bei einer Höchsttemperatur von 100 °C mindestens 15 Minuten lang trocknen.
  • Page 56 INSTALLATION Allgemeines Das Gerät muss von einem anerkannten Monteur an das Stromnetz angeschlossen werden, der mit den geltenden Sicherheitsvorschriften vertraut ist und diese anwendet. Wir erklären hiermit, dass unsere Produkte die einschlägigen europäischen Richtlinien, Anweisungen und Gesetze sowie die für Ihr Land erwähnten Standards erfüllen.
  • Page 57 INSTALLATION Anschluss Elektroanschluss Dieses Gerät gehört der Schutzklasse I an und muss somit geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Phase BLAU = N Nullleiter GELB/GRÜN = Schutzleiter Vergewissern Sie sich beim elektrischen Anschluss, dass die Steckdose...

  • Page 58: Einbaumaße

    INSTALLATION Einbaumaße Aufhänghöhe: Der Mindestabstand zwischen den Topfaufsätzen des Gasherdes und der Unterkante der Abzugshaube beträgt 65 cm. Für die Verwendung mit einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen. 55 cm 65 cm max 150 cm DE 14...
  • Page 59 INSTALLATION Dieses Produkt kann am besten von zwei Personen installiert werden. Abb. 1 Abb. 2 - Packen Sie den Rahmen aus und entfernen - Nehmen Sie die Sie die zwei Schrauben A, um den oberen Schablone und halten Sie diese an die vom unteren Teil abzunehmen (Abb.
  • Page 60 INSTALLATION Abb. 5 Abb. 6 - Bringen Sie vor der Installation der - Befestigen Sie die Halterung mit den 4 Abzugshaube die Elektroeinheit D in eine Schrauben G, wie in Abbildung 6 dargestellt. aufrechte Position. DE 16...
  • Page 61 INSTALLATION - Befestigen Sie das Luftabzugsrohr H (nicht im Lieferumfang enthalten) am Verbindungsfl ansch F, Abb. 7 wie in Abbildung 7 dargestellt. Abb. 8 - Nehmen Sie den unteren Teil des Rahmens C und montieren Sie diesen auf das Motorgehäuse (Abb.
  • Page 62 INSTALLATION - Befestigen Sie die Konstruktion C mithilfe der 4 Abb. 9 Schrauben E (Abb. 9) am Motorgehäuse. 55 cm 65 cm Fig.10a - Nehmen Sie den oberen Teil des Rahmens B und stecken ihn auf den unteren Teil C. - Stellen Sie die Höhe entsprechend den Maßen in Abb.
  • Page 63 INSTALLATION - Verbinden Sie den unteren Schacht A mit dem Abb. 11 oberen B, wie in Abbildung 11 dargestellt. DE 19...
  • Page 64 INSTALLATION click Abb. 13 - Achtung! Befestigen Sie die Abzugshaube mit den 6 Schrauben D (Abb. 13) direkt an der Halterung B. Abb. 12 - Kippen Sie die Abzugshaube, wie in Abbildung 12 – Schritt 1 dargestellt. - Verwenden Sie die 2 Drehzapfen C, Abb.
  • Page 65 INSTALLATION Abb. 16 Abb. 15 - Verbinden Sie das Rohr H - Stecken Sie den Stecker in die (nicht im Lieferumfang enthalten) spannungsfreie Steckdose (Abb. 16). mit der Luftabzugsöffnung A (Abb. 15). - Prüfen Sie, ob das Gerät korrekt funktioniert. Abb.
  • Page 66 TECHNISCHE DATEN Dunstabzughaube modell ES1011SAM ES1092SAM ES1211SAM Typ / Zulassung Insel / ES10AATAE Insel / ES10AATAE Insel / ES11AATBE Steuerung Touch control Touch control Touch control Breite 100 cm 100 cm 115 cm 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz...

  • Page 67: Entsorgen

    ANLAGE Entsorgen Verpackung und Gerät entsorgen Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss dieses Gerät verantwortungsbewusst entsorgt werden. Einschlägige Informationen erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts kann recycelt werden. Folgende Materialien können darin enthalten sein: •...
  • Page 68 DE 24...
  • Page 69 CONTENTS Your cooker hood Introduction Description Operation Cleaning filters Maintenance Cleaning Installation General Connection Build-in dimensions Technical specifications Appendix Disposal EN 3...

  • Page 70: Your Cooker Hood

    YOUR COOKER HOOD Introduction On reading these user manuals you will soon become familiar with the features of this appliance. Please read the appliance’s safety and maintenance instructions. Please retain the operating and installation instructions as these may be useful for future reference. Please read the separate safety instructions prior to use.

  • Page 71: Use

    Description 1. Switching on/off and dimming the lighting 2. Reducing air extraction capacity and switching off 3. Cleaning carbon filter indicator 4. Cleaning grease filter indicator 5. Display status 6. Timer function indicator 7. Clean Air function indicator 8. Switching on and increasing air extraction capacity 9.
  • Page 72 Operation Switching extraction on and off • Press the ‘+’ button (8). The cooker hood will switch on at the lowest setting. • Press the ‘+’ button (8) again to set a higher extraction setting. Press and hold the ‘+’ button (8) for 2 seconds to select the highest setting (boost) (see switching on intensive setting).
  • Page 73 Switching on the timer • Press the timer button (9). The timer indicator (6) will light up The cooker hood will switch off automatically after 10 minutes. • Switch off the timer function by pressing the ‘-’ button ‘2’. If the lighting is lit its strength will be reduced automatically by 30-40% once the timer has finished.
  • Page 74 Cleaning filters Saturation grease and carbon filters The filters should be replaced or cleaned when the grease filter indicator (4) or the carbon filter indicator (3) are lit. Grease filter The grease filter indicator (4) will flash after 30 operating hours. •...

  • Page 75: Maintenance

    MAINTENANCE Cleaning Important! For all maintenance first switch off the mains power to the cooker hood by pulling the plug out of the socket or by turning off the home's master switch. The hood needs to be cleaned regularly, both inside as well as outside (at least in the same frequency as the grease filter cleaning).
  • Page 76 MAINTENANCE Removing cassette filter Switch off the motor and lighting. Open the access hatch. Remove the filter from the hood. Cleaning The filters can be cleaned in the dishwasher. Allow the filters to drain well before replacing. The filters can also be cleaned by hand. Clean the filters in soapy water with washing up liquid and rinse.
  • Page 77 MAINTENANCE Active carbon filters: The regenerable active carbon filter must be washed by hand with neutral cleaning products, or in the dishwasher at a maximum temperature of 65 °C (the washing should be done without any plates, dishes, cups, etc. in the machine). Remove the excess water without damaging the filter, remove the holder and let the filter dry in the oven for at least 15 minutes at a maximum temperature of 100 °C.

  • Page 78: Installation

    INSTALLATION General This appliance should be connected to the mains power by a registered installer, who knows and applies the correct safety specifications. We hereby declare that our products satisfy the applicable European directives, orders and regulations, as well as the requirements stated in your country.
  • Page 79 INSTALLATION Connection Electrical connection This appliance is manufactured in class I, it must therefore be connected to the earth system. Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN= L phase BLUE = N zero...
  • Page 80 INSTALLATION Build-in dimensions Installation height: The minimum distance between a gas hob’s pan supports and the lower edge of the hood should be 65 cm. For use with an electric, ceramic or induction hob this distance should be at least 55 cm. 55 cm 65 cm max 150 cm...
  • Page 81 INSTALLATION It is best that two people install this cooker hood. Fig.1 Fig.2 - Unpack the frame and remove the two - Take the template and screws A to separate the top section from place this against the ceiling with the arrow the bottom section (Fig.1).
  • Page 82 INSTALLATION Fig.5 Fig.6 - To install the cooker hood fit the electric - Secure the bracket with the four screws G, unit D upright. as indicated in Figure 6. EN 16...
  • Page 83 INSTALLATION - Secure the air outlet pipe H (not supplied) to the connection fl ange F as indicated in Figure 7. Fig.7 Fig.8 - Take the bottom section of the frame C and fi x this to the motor housing (Fig.8). EN 17...
  • Page 84 INSTALLATION - Fix the construction C to the motor housing Fig.9 using the 4 screws E (Fig.9). 55 cm 65 cm Fig.10a - Take the top section of the frame B and slot this in the bottom section C. - Adjust the height according to the dimensions in Figure 10a and secure these with the 8 Fig.10 screws G supplied.
  • Page 85 INSTALLATION - Connect the bottom shaft A with the top one B Fig.11 as indicated in Figure 11. EN 19...
  • Page 86 INSTALLATION click Fig.13 - Please note! Secure the hood directly onto the bracket B with the 6 screws D (Fig.13). Fig.12 - Tilt the hood as indicated in Figure 12 – step 1. - Use the two pivot pins C that are Fig.14 already present in the construction to hang the hood on the bracket B.
  • Page 87 INSTALLATION Fig.15 Fig.16 - Connect the pipe H (not supplied) to the air - Insert the plug into the disconnected wall outlet opening A (Fig.15). socket (Fig.16). - Test if the appliance operates correctly. Fig.17 - Connect the shaft B to the ceiling plate using the two screws F (Fig.17).

  • Page 88: Technical Specifications

    TECHNICAL SPECIFICATIONS Hood type ES1011SAM ES1092SAM ES1211SAM Type / Approval Island / ES10AATAE Island / ES10AATAE Island / ES11AATBE Control type Touch control Touch control Touch control Width 100 cm 100 cm 115 cm 220 240 V, 50/60 Hz 220 240 V, 50/60 Hz...

  • Page 89: Disposal

    APPENDIX Disposal Disposal of packaging and appliance Sustainable materials have been used during manufacture of this appliance. This appliance must be disposed of responsibly at the end of its life cycle. Ask your local authorities for more information about how to do this. The appliance packaging is recyclable.
