PANEL TYLNY

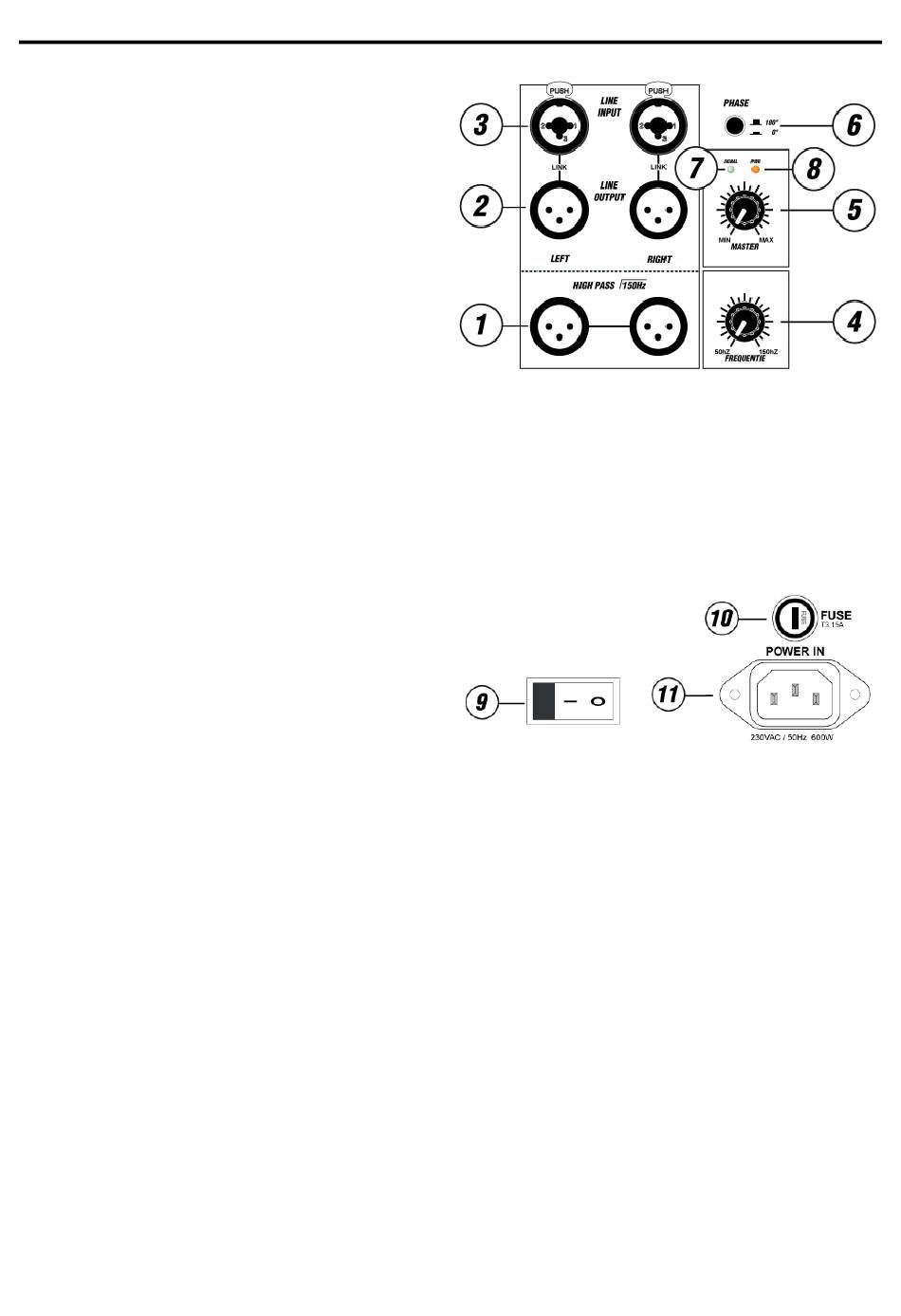

1. Wyj• cia XLR z filtrem górno-przepustowym
Te złącza są używane po to, aby przesyłać sygnał
dalej do szerokopasmowych kolumn aktywnych lub
wzmacniacza mocy.
2. THRU (Wyj• cia XLR - szerokopasmowe)
Przeznaczone do przesyłania pełnego sygnału dalej.
3. Wej• cia XLR
Przeznaczone do przyjmowania sygnału liniowego z
miksera lub innego urządzenia. Aby uniknąć
zakłóceń, użyj zbalansowanych kabli. PODŁ CZAJ
TYLKO SYGNAŁ O POZIOMIE LINIOWYM.
4. Regulacja crossovera
Umożliwia regulację częstotliwości crossovera w
zakresie 50-150 Hz.
Regulacja gło no ci master
5.
Regulacja głośności wyjściowej subwoofera.
Przeł cznik odwrócenia fazy
6.
Ten przełącznik odwraca polaryzację subwoofera. Eksperymentuj z położeniem subwoofera względem głównych
kolumn, aby uzyskać najlepszy dźwięk.
Dioda sygnału
7.
Świecąca dioda oznacza przyjmowanie sygnału liniowego.
8. Dioda zasilania
Świecąca dioda oznacza zasilanie subwoofera.
Wł cznik zasilania
9.
Wciśnij, aby włączyć/wyłączyć wzmacniacz. Przez
uruchomieniem sprawdź kable oraz przekręć
maksymalnie w lewo pokrętło głośności master (5).
10. Bezpiecznik
220-240V T3.15 AL. 250V
11. Gniazdo zasilania
Przed podłączeniem kabla zasilającego, sprawdź, czy napięcie z gniazdka jest odpowiednie dla urządzenia (informacja
na tabliczce znamionowej). Podłączaj tylko do gniazdka z uziemieniem!
