Operating Instructions
D:
Betriebsanleitung
NL:
Gebruiksaanwijzing
F:
Manuel d'utilisation
E:
Instrucciones de uso
P:
Manual de Instruções
I:
Istruzioni d'uso
DK:
Brugsanvisning
S:
Bruksanvisning

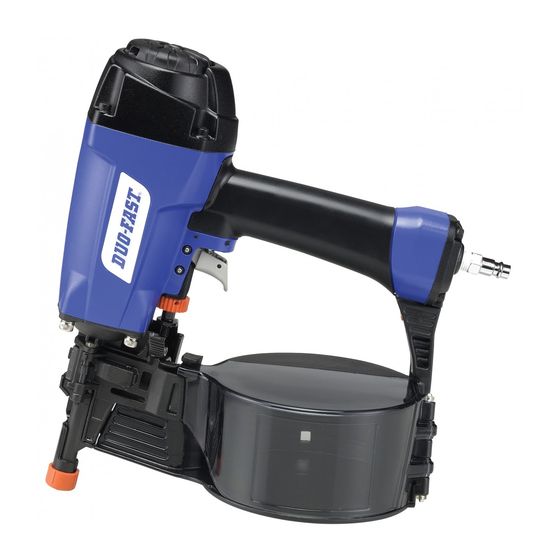

CNP 65.1
N:
Bruksanvisning
FIN:
Käyttöohjeet
EST: Kasutusjuhend
PL:
Instrukcja obsługi
CZ:
Návod k obsluze
H:
Használati utasítás
SLO: Navodila za uporabo
HR:
Upute za rukovanje
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DUO-FAST CNP 65.1
Summary of Contents for DUO-FAST CNP 65.1

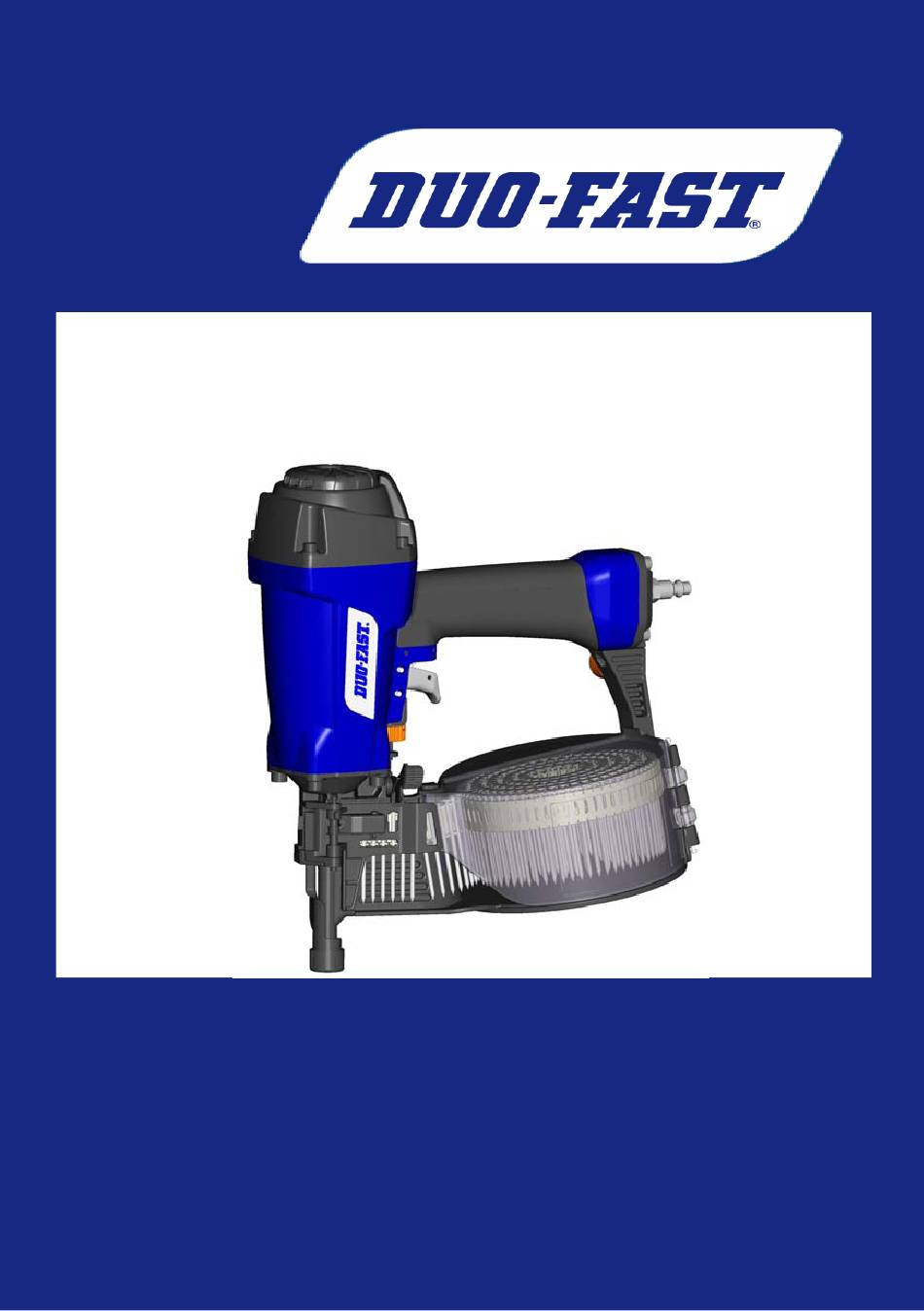

- Page 1 CNP 65.1 Operating Instructions Betriebsanleitung Bruksanvisning Gebruiksaanwijzing FIN: Käyttöohjeet Manuel d'utilisation EST: Kasutusjuhend Instrucciones de uso Instrukcja obsługi Manual de Instruções Návod k obsluze Istruzioni d'uso Használati utasítás Brugsanvisning SLO: Navodila za uporabo Bruksanvisning Upute za rukovanje...
- Page 2 F - Félicitations! En achetant un produit ITW Duo-Fast, vous avez fait le choix de la qualité. Afin de bien fixer les matériaux, cet outil doit être utilisé avec les consommables spécifiés.
- Page 3 CNP 65.1 Explanation of the symbols/ Erklärung der Symbole/ Betekenis van de symbolen/ Expli- cation des symboles / significado de los simbolos/ explicação dos simbolos/ Spiegazi- one dei simboli/ Forklaring af symboler/ Förklaring av symboler/ Rensa vid fastkörning/ Forklaring av symbolene/ symboolin selite/ Sümbolite tähendused/ Opis symbolu/ Vysvětlení...
- Page 4 CNP 65.1 Read the operating instructions/ Betriebsanleitung beachten/ Lees de gebrui- kershandleiding/ Lire la notice d'utilisation/ Lea el manual de instrucciones/ Leia as instruções de uso/ Leggere le istruzioni d'uso/ Læs brugsanvisningen/ Läs bruksanvisningen/ Les bruksanvisningen/ Lue käyttöohjeet/ Lugege kasu- tusjuhendit/ Przeczytanie instrukcji obsługi/ Čtěte návod k obsluze/ Használati...
- Page 5 Scope of delivery/ Lieferumfang/ Leveringsomvang/ Eléments livrés/ Ambito de aplicación/ Medidas de fornecimento/ Consegna/ Levering/ Leveransinnehåll/ Levering/ Pakkauksen sisältö/ Komplektis sisaldub/ Zakres doręczenia/ Obsah balení/ Szállítási/ Obseg dobave/ Dostava Model: CNP 65.1 Model: CNP 65.1 No. 505706 No. 505707 No. 505938 No.
- Page 6 = 76 dBA pA.1s1m EN 12549+EN ISO 4871 3l (6,4 bar ) / Vibration = 4,99 m/s² Ps max. = 8,3 bar ISO 8662-11 325 x D max.= 5,8 mm Duo-Fast 0° Coil Nails Duo-Fast L= 27-65 mm IN-tape d= 2,1-3,0 mm...
- Page 7 CNP 65.1 Description of parts/ Benennung von Teilen/ Désignation des pièces/ Designación de los componentes/ Designação das peças/ Designazione dei componenti/ Udpegelsen af dele/ Beteckning av Dela/ Betegnelse på deler/ Nimeäminen osat/ Nimetus kohta Osa/ Nazwa z Część/ Označení z částek/ Elnevezése az alkatrészek/ Imenovanje z dne Deli/ Oznaka od Dio Safety Yoke/ Auslösesicherung/ Veiligheid/ Palpeur de sécurité/ Seguro de contacto/...
- Page 8 CNP 65.1 Safety Rules/ Sicherheitsvorschriften/ Veiligheidsinstructies/ Consignes de sécurité/ Normas de seguridad/ Regras de segurança/ Norme di sicurezza/ Sikkerhed/ Sä- kerhetsföreskrifter/ Sikkerhetsbestemmelser/ turvallisuusohjeet/ ohutuseeskirjad/ Za- sady bezpieczeństwa/ Bezpečnostní pokyny/ Biztonsági előírások/ Varnostni predpis/ Sigurnosni propisi GB- Never connect a tool to a bottled gas supply. Use only filtered, regulated,lubricated, compressed air.
- Page 9 CNP 65.1 GB- Use the tool only for intended application. Never engage in horseplay with the tool. The tool is not a toy so do not use it like one. Never point the tool at ourself or any other person, even if you think it is not loaded.
- Page 10 CNP 65.1 GB- Keep portable fastener tools away from children and unauthorized persons. D- Das Gerät für Kinder und Unbefugte unzugänglich aufbewahren. NL- Houdt pneumatisch apparatuur uit de buurt van kinderen en onbevoegden. F- Ne pas laisser les cloueursagrafeuses portables à la portée des enfants ou des per- sonnes non habilitées.
- Page 11 CNP 65.1 GB- When operating, keep the tool away from your head and body to prevent injury by a kick back of the tool caused, for instance, by an ,air supply problem or hard spots in the work piece. D- Halten Sie daß Eintreibgerät beim Arbeiten so, daß Kopf und Körper bei einem Rückstoß...
- Page 12 CNP 65.1 GB- Do not weaken or damage the tool housing by punching or engraving. Be aware that the tool housing is a pressure vessel. No tool modifications are permitted. D- Achten Sie darauf, das Gerät nicht zu beschädigen. Das Gehäuse ist ein Druckbe- hälter.
- Page 13 CNP 65.1 GB- When loading the tool, do not operate trigger or safety yoke/work contacting ele- ment. When using a tool for the first time, fill magazine after connecting it to air line system. D- Abzug und Sicherung dürfen beim Befüllen des Magazins nicht aktiviert sein. Bei der Inbetriebnahme Druckluft vor dem Befüllen des Magazins anschließen.
- Page 14 CNP 65.1 GB- Carry the tool only by grasping the handle firmly without touching the trigger. Do not carry the tool by the hose or trigger. D- Das Gerät durch Tragen am Griff ohne Aktivierung des Abzugs transportieren. NL- Houdt het apparaat alleen bij het handvat, maar nooit met de trekker ingedrukt.
- Page 15 CNP 65.1 GB- All tools should be fitted with quick release connectors, male plug must be fitted to the tool body. D- Alle Eintreibgeräte sind mit Schnellkupplung zu versehen. Das Einsteckteil ist am Gerät zu montieren. NL- Alle apparaten moeten voorzien zijn van snelkoppelingen; de mannetjesstekker moet aan het frame van het apparaat worden bevestigd.
- Page 16 CNP 65.1 GB- Use the minimum pressure required to achieve acceptable fix. The use of excessi- ve pressure increases wear and sound levels. Only connect tools to lines where pressu- re is regulated and appropriate pressure relief valves are installed. Each take off point on the main line should be fitted with a filter –...
- Page 17 CNP 65.1 DK- Benyt kun det nødvendige lufttryk til den foreliggende opgave for at undgå unødig støj, slid på sømpistolen og omkostninger til luft. Tilslut kun sømpistolen til rykluftforsy- ning, hvor lufttrykket kan reguleres, og som er forsynet med filter, vandudskiller og auto- matisk smøring.
- Page 18 CNP 65.1 SLO- Da bi preprečili nepotreben hrup, obrabo aparata in stroške za zrak, pustite nastati le toliko zračnega tlaka, kot ga je potrebno za vsakokratno nalogo. Aparat priključite le na napajanje stisnjenega zraka z nastavljivim zračnim tlakom, filtrom, izločevalnikom vode in avtomatičnim mazanjem.
- Page 19 CNP 65.1 GB- The diameter of the air distribution line must be sufficient. The air pressure drop when driving fasteners should not exceed 0.5 bar. The hose should be as short as pos- sible, as a long hose could cause obstructions and a drop in air pressure. The minimum diameter required for the hose is 10 mm (3/8”), 13 mm (½”) for larger tools.
- Page 20 CNP 65.1 CZ- Rozvod vzduchu musí být dimenzován v závislosti na objemu spotřebovaného vzduchu. Minimální průřez přípojné hadice je 10 mm nebo13 mm pro větší přístroje. Při spuštění přístroje by tlak v rozvodu neměl kolísat o více jak 0,5 baru.
- Page 21 CNP 65.1 PL- Uwaga na warunki pracy i związane z nimi ryzyko! Elementy mocujące mogą prze- bić mocowany element lub wbić się po skosie, co może stwarzać zagrożenie dla użyt- kownika lub innych osób. Urządzenie można uruchomić wyłącznie, jeśli jest mocno dociśnięte do mocowanej powierzchni.
- Page 22 CNP 65.1 GB - ITW reserve the right to revise specifications without notice. Tools without warning labels should not be used. Warning labels are available from ITW (see enclosed spare parts list for reference). D - ITW behält sich das Recht auf technische Änderungen ohne Mitteilung vor. Geräte ohne Warnhin- weise dürfen nicht betrieben werden.
- Page 23 CNP 65.1 GB - Use only specified fasteners, as described in this manual, for the pneumatic tool. Choose the fasteners suitable for the materials to be connected. D - Das druckluftbetriebene Eintreibgerät darf nur mit, in dieser Bedienungsanleitung, spezifizierten Befestigungselementen betrieben werden. Wählen Sie die Befestigungselemente entsprechend dem zu verbindenden Material aus.
- Page 24 CNP 65.1 Prepare for use/ Vorbereitung für den Gebrauch/ Voorbereiding voor gebruik/ Prépa- ration avant utilisation/ Preparación antes de su uso/ Preparação antes da utilização/ Preparazione prima dell'uso/ Forberedelse før brug/ Förberedelser före användning/ Klargjøring før bruk/ Valmistelut ennen käyttöä/ Ettevalmistamine enne kasutamist/ Przygotowanie przed użyciem/ Příprava před použitím/ Előkészítés használat előtt/...
- Page 25 CNP 65.1 I – Prima di iniziare a lavorare con l'attrezzo DK - Inden værktøjet tages i brug er det è necessario verificare visualmente: nødvendig med en visuel inspektion for at sikre værktøjet ikke er beskadiget: Scorrimento agevole del meccanismo Check sikring går let og ubesværet...
- Page 26 CNP 65.1 Correct air supply/ Korrekte Druckluftversorgung/ Juiste luchttoevoer/ Alimentation en air suffisante/ Fornecimento de ar correcto/ Fornecimento de ar correcto/ Riktig lufttrykk/ Riittävä ilman tuotto/ Õhu reguleerimine/ Správné zásobování vzduchem/ Működtetőlevegő beállítása/ Corretta alimentazione d’aria/ Korrekt lufttilførsel/ Kor- rekt lufttillförsel/ Pravilna dobava z zrakom/ Pravilan dovod zraka Depth adjustment/ Tiefeneinstellung/ Diepteregeling/ réglage de profondeur/ Control...
- Page 27 CNP 65.1 Tool loading/ Gerät beladen/ Laden van magazijn/ Chargement del’outil/ Carga de la màquina/ Capacidade da máquina/ Caricamento della macchina/ Ladning af fasteners/ Laddning av verktyget/ Lade kapasitet/ Naulaimen lataaminen/ Tööriista laadimine/ Ła- dowanie narzędzia/ Nábíjení přístroje/ Terhelhetőség/ Polnjenje aparata/ Punjenje alata...
- Page 28 CNP 65.1 Clearing a jam/ Lösen eines verklemmten Befestigungselementes/ Een storing op- lossen/ recherche des pannes/ Desatascar la maquina/ Desatascar la maquina/ Desem- penar a máquina/ Eliminazione di un inceppamento/ Hvordan fjerner man evt. Fastklemte befæstelseselementer/ Rensa vid fastkörning/ Reparere en forkiling/ Tukok- sen poisto/ Tõrgete kõrvaldamine/ Usuwanie usterek/ Odstranění...
- Page 29 CNP 65.1 GB- Always disconnect from compressed air supply Take tool out of service immediately and have before servicing, adjusting the tool or clearing a jam. it serviced by an authorised service engineer. D- Druckluftversorgung des Gerätes vor Einstellung Gerät sofort aus dem Verkehr ziehen und nur bzw.
- Page 30 CNP 65.1...
- Page 31 CNP 65.1...
- Page 32 617089 TORSION SPRING 617039 GASKET 617091 STOPPER 617041 END CAP 617092 SCREW 617042 SCREW 617093 DUO-FAST LOGO LABEL, LEFT 617052 TRIGGER VALVE ASSEMBLY 617094 DUO-FAST LOGO LABEL, RIGHT 617053 SPRING 617095 O RING 575081 BUMP FIRE TRIGGER, ORANGE 617096 O RING...
- Page 33 CNP 65.1 Dispose of the tool/ Außerbetriebnahme des Gerätes/ Buitengebruik stellen van het apparaat/ Mise au rebut de l'outil/ Abandono de la clavadora/ Ferramenta abandonada/ Rottamazione dell'attrezzo/ Bortskaffelse af værktøjer/ Skrotning av verktyget/ opprinnelsen av verktøyet/ naulaimen kierrättäminen/ Tööriista hävitamine/ Likwidacja jednostki/ upuštění od nástroje/ A készülék ki van-e kapcsolva/ Opustitev orodja/ Razgradnju jedinice GB - The tool can be disposed of through the normal recycling channel.
- Page 34 USE APENAS PEÇAS E CONSUMIVEIS ESPECIFICOS ITW PASLODE; HAUBOLD OU DUO-FAST USATE SOLTANTO MATERIALE DI CONSUMO E RICAMBI ORIGINALI ITW PASLO- DE,HAUBOLD E DUOFAST. BRUG KUN ITW PASLODE, HAUBOLD eller DUO-FAST FASTENERS (søm mv) og RESER- VEDELE ANVÄND ENDAST SPECIFICERADE INFÄSTNINGAR OCH RESERVDELAR FRÅN ITW PASLODE, HAUBOLD ELLER DUO-FAST.
- Page 35 ITW Befestigungssysteme GmbH ITW Befestigungssysteme GmbH Carl-Zeiss-Str. 19 Carl-Zeiss-Str. 19 30966 Hemmingen 30966 Hemmingen que la machine CNP 65.1 That the machine CNP 65.1 conforms to the EEC directive que l'outil est conforme à la directive 2006/42/EEC 2006/42/EEC following standards apply: Les normes suivantes s'appliquent: ISO12100-1;...
- Page 36 Produsenten erklærer ITW Befestigungssysteme GmbH ITW Befestigungssysteme GmbH Carl-Zeiss-Str. 19 Carl-Zeiss-Str. 19 30966 Hemmingen 30966 Hemmingen che l'attrezzo CNP 65.1 at verktøyet CNP 65.1 è conforme alla direttiva EEC er i samsvar med EØS-direktiv 2006/42/EEC 2006/42/EEC si applicano le seguenti norme: Følgende standarder gjelder:...
- Page 37 H: Termékünk megfelel az A gyártó kijelenti ITW Befestigungssysteme GmbH Carl-Zeiss-Str. 19 30966 Hemmingen hogy a készülék CNP 65.1 megfelel az EEC 2006/42/EEC előírásoknak Torsten Weigmann – IU Manager Pneumatic Tools Felhasználási előírások: ISO12100-1; ISO12100-2; DIN EN 792-13; ISO 14121-1 Dokumentáció...
- Page 38 CNP 65.1 GB - The conformity of the tool expires if there are modifications which are not authorised by the manufacturer. D - Bei nicht vom Hersteller autorisierten Veränderungen erlischt die CE Konformität. NL - Bij wijzigingen aan het apparaat die niet door de fabrikant zijn goedgekeurd, vervalt de CE conformiteit.
- Page 39 CNP 65.1 YY= Year of manufacture/ Baujahr/ Bouwjaar/ Année de construction/ Año de construcción/ Data de fabrico/ Anno di produzione/ Produktions år/ Tillverkningsår/ Produksjonsår/ Valmistusvuosi/ Tootmisaasta/ Rok produkcji/ Rok výroby/ Gyártási év/leto proizvodnje/ Godina proizvodnje...
- Page 40 ITW Befestigungssysteme Eurocode: 505938 (2010/I)
