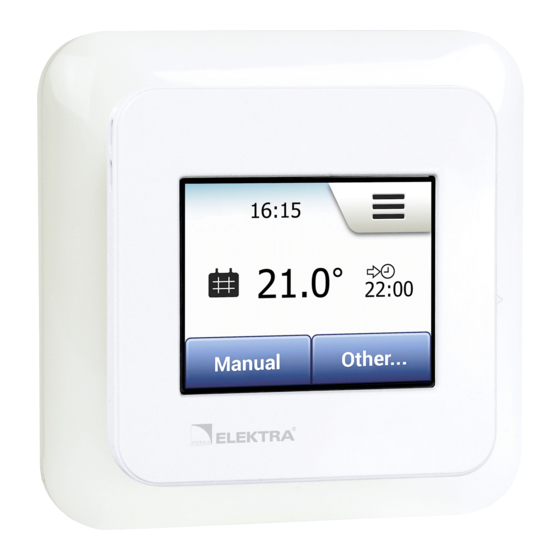

ELEKTRA OCD5 - 1999 Instructions Manual
  1. Manuals
  2. Brands
  3. ELEKTRA Manuals
  4. Thermostat
  5. OCD5 - 1999
  6. Instructions manual

ELEKTRA OCD5 - 1999 Instructions Manual

Hide thumbs Also See for OCD5 - 1999:
Table of Contents
  • Important Safety Instructions
  • Approvals and Standards
  • Environment and Recycling
  • Specifications
  • Wichtige Sicherheitsanweisungen
  • Umwelt und Recycling
  • Technische Daten
  • Consignes Importantes de Sécurité
  • Maintenance
  • Spécifications Techniques
  • Ympäristö Ja Kierrätys
  • Tekniset Tiedot
  • Ważne Informacje Dotyczące Bezpieczeństwa
  • Dane Techniczne
  • Důležité Bezpečnostní Pokyny
  • Technické Údaje
  • Viktiga Säkerhetsanvisningar
  • Tekniska Specifikationer
  • Belangrijke Veiligheidsinstructies
  • Milieu en Recycling
  • Technische Specificaties
  • Svarbūs Saugos Nurodymai
  • Techninė PriežIūra
  • Techniniai Duomenys
  • Manutenzione
  • Specifiche Tecniche
  • Mantenimiento
  • Medio Ambiente y Reciclaje
  • Especificaciones Técnicas
  • Instruções de Segurança Importantes
  • Especificações Técnicas
  • Техническое Обслуживание
  • Технические Характеристики
  • Технічне Обслуговування
  • Технічні Характеристики

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
OCD5 - 1999 / OWD5 - 1999
MCD5 - 1999 / MWD5 - 1999
• English
• Deutsch
• Français
• Suomi
• Polski
• Česky
• Svenska
OCD5-1999 / OWD5-1999
MCD5-1999 / MWD5-1999
INSTRUCTIONS
• Nederlands
• Lietuvių k.
• Italiano
• Español
• Português
• Русский
• Українська

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OCD5 - 1999 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ELEKTRA OCD5 - 1999

Summary of Contents for ELEKTRA OCD5 - 1999

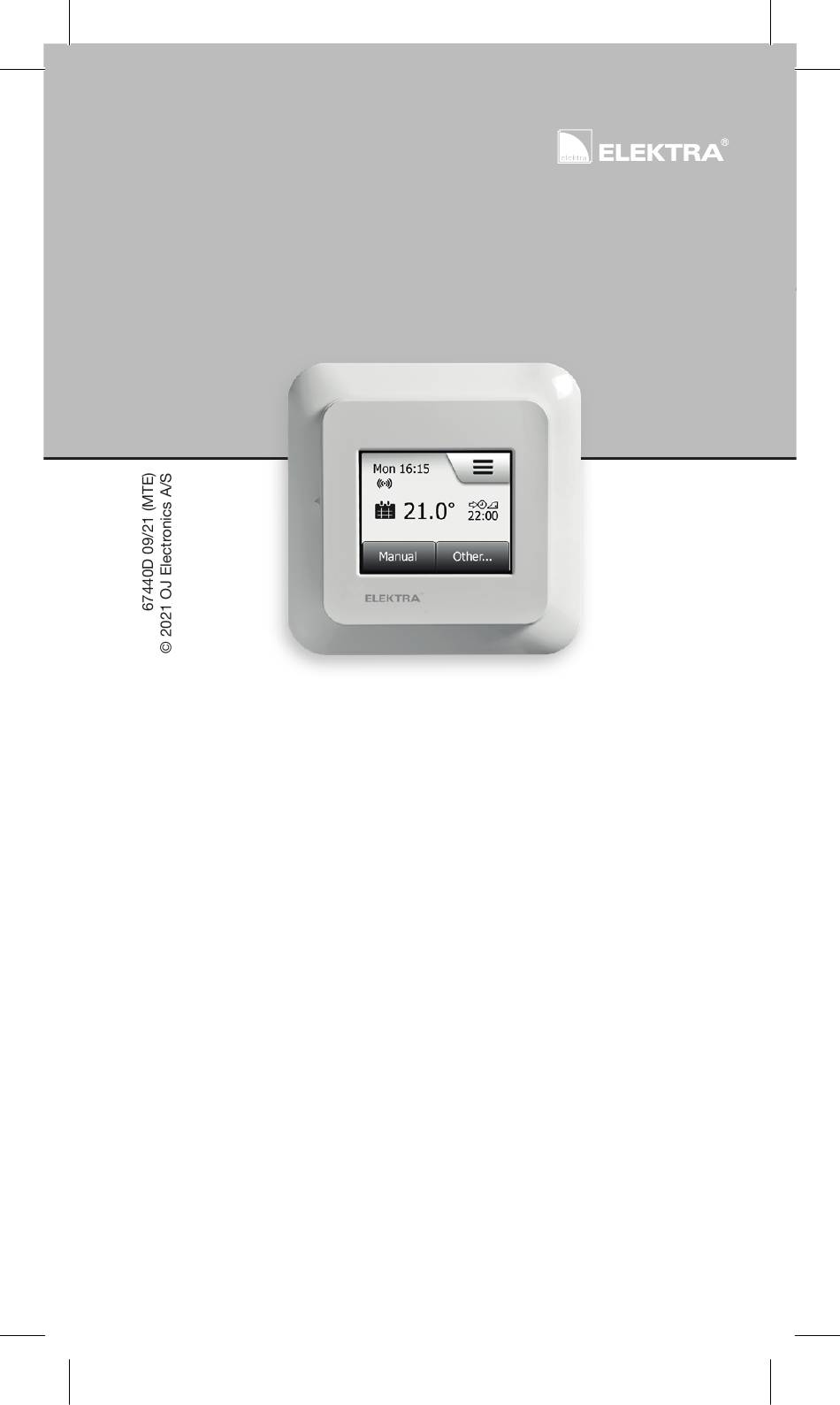

  • Page 1 OCD5-1999 / OWD5-1999 MCD5-1999 / MWD5-1999 OCD5 - 1999 / OWD5 - 1999 MCD5 - 1999 / MWD5 - 1999 INSTRUCTIONS • English • Nederlands • Deutsch • Lietuvių k. • Français • Italiano • Suomi • Español • Polski •...
