Operating Manual
香港電器安全規格
（ 國際電工委員會規格適合 ）
PN-V602
LCD MONITOR
MONITEUR LCD
MONITOR LCD
LCD FARBMONITOR
ЖК МОНИТОР
SETUP MANUAL
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
РУКОВОДСТВО ПО УСТАНОВКИ
ENGLISH ..... E1
FRANÇAIS .... F1
ESPAÑOL .... S1
DEUTSCH .... D1
РУССКИЙ ..... Р1
.املرفقة
الدليل باللغة العربية يوجد يف أسطوانة
(
CD-ROM
)
Advertisement
Chapters
Table of Contents
Related Manuals for Sharp PN-V602
Summary of Contents for Sharp PN-V602
-
Page 1: Lcd Monitor

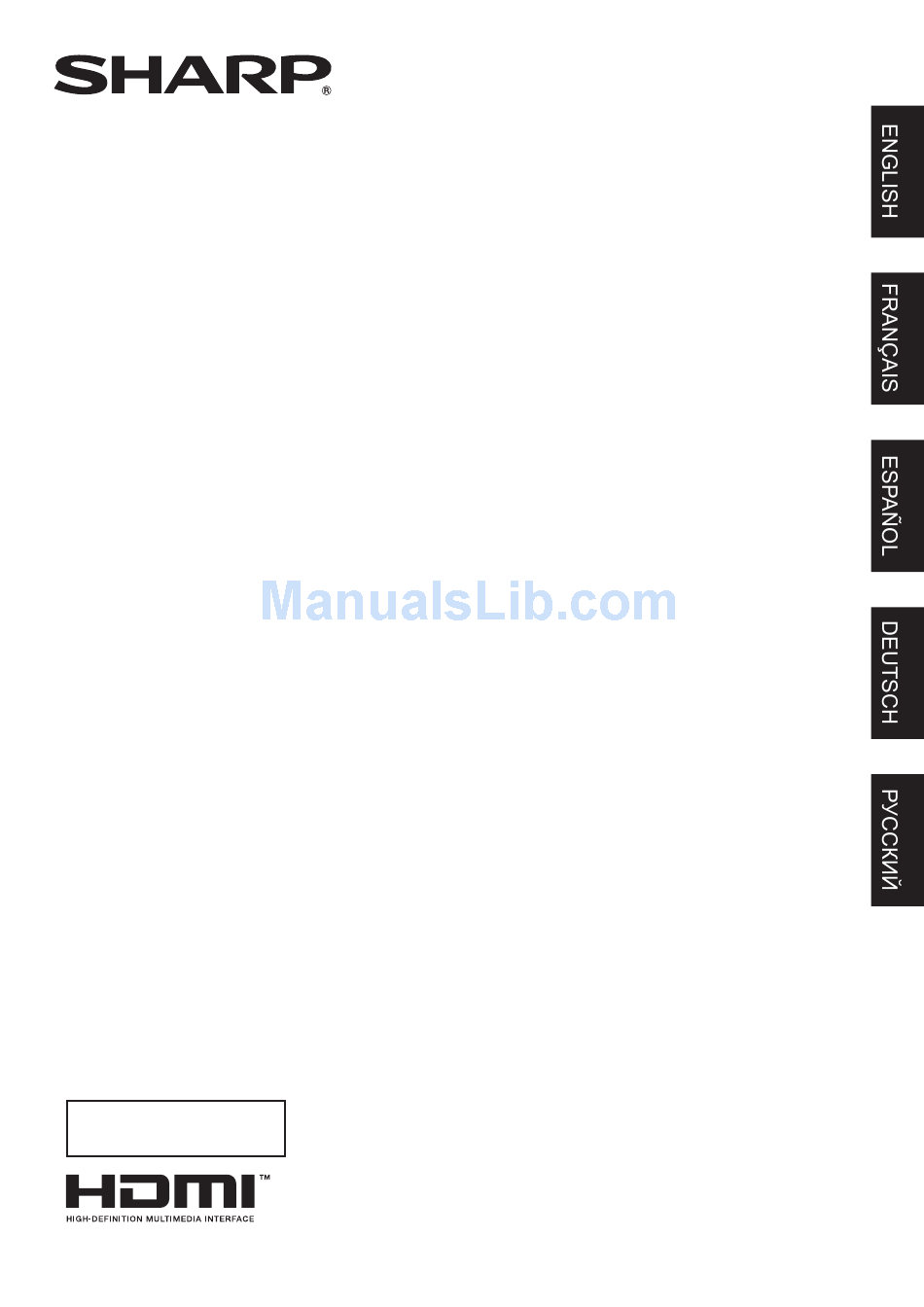

PN-V602 LCD MONITOR MONITEUR LCD MONITOR LCD LCD FARBMONITOR ЖК МОНИТОР SETUP MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN INSTALLATIONSANLEITUNG РУКОВОДСТВО ПО УСТАНОВКИ 香港電器安全規格 （ 國際電工委員會規格適合 ） ENGLISH ... E1 FRANÇAIS ... F1 ESPAÑOL ... S1 DEUTSCH ... D1 РУССКИЙ ... Р1 .املرفقة... - Page 2 ® sont conçus pour protéger l’environnement par un rendement ® ausgezeichnete Produkte zeichnen sich durch ein besonders energiesparendes ® , разработаны с учетом мер по охране окружающей SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg Earth Neutral Live ® están diseñados para proteger el medio ambiente a...
-
Page 3: Table Of Contents
DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. Contents Mounting Precautions (For SHARP dealers and service engineers) ...4 Supplied Components ...5 Connections ...5 Turning Power On/Off ...8... -
Page 4: Safety Precautions
Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled. This product has been engineered and manufactured with the highest priority on safety. However, improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following instructions when installing, operating and cleaning the product. To ensure your safety and prolong the service life of your LCD product, please read the following precautions carefully before using the product. -
Page 5: Safety Instruction
SAFETY PRECAUTIONS (Continued) 2 1. D o not stay in contact with the parts of the product that become hot for long periods of time. Doing so may result in low-temperature burns. WARNING: This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate counter measures. To maintain compliance with EMC regulations, use shielded cables to connect to the following terminals: PC/AV DVI-D output terminal, PC/AV DVI-D input terminal, PC/AV HDMI input terminal, PC D-SUB input terminal, PC RGB input terminals, and RS-232C input/output terminals. -
Page 6: Mounting Precautions
• Since the monitor is heavy, consult your dealer before installing, removing or moving the monitor. • Mounting the monitor on the wall requires special expertise and the work must be performed by an authorized SHARP dealer. You should never attempt to perform any of this work yourself. Our company will bear no responsibility for accidents or injuries caused by improper mounting or mishandling. -
Page 7: Supplied Components
CD-ROM (Utility Disk for Windows): 1 Setup manual (this manual): 1 * Sharp Corporation holds authorship rights to the Utility Disk program. Do not reproduce it without permission. * For environmental protection! Do not dispose of batteries in household waste. Follow the disposal instructions for your area. -
Page 8: Multiple Monitor Connection
Connections Multiple monitor connection [Example] Remote control sensor box (Supplied with the PN-ZR01 (optional)) Second monitor First monitor Secondary Primary (Expansion unit) (Main unit) ID No.: 2 ID No.: 1 Third monitor Fourth monitor Secondary Secondary (Expansion unit) (Expansion unit) ID No.: 3 ID No.: 4 * Always install the remote control sensor box on the primary... - Page 9 ■ Connection with the control kit (optional) If performing operation of the monitor with the remote control unit, the PN-ZR01 control kit (optional) is required. Attach the remote control sensor box as shown in the following illustration. (Right side recommended) For the monitor in For the monitor in landscape orientation portrait orientation Caution...
-
Page 10: Turning Power On/Off
Input signal waiting mode screen appears when the power is turned on, the internal battery may be exhausted. Please contact your local Sharp servicing dealer or service center for assistance with battery replacement. Estimated service life of the internal battery: About 5 •... - Page 11 à ses propres frais. Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.
-
Page 12: Précautions De Sécurité
PRÉCAUTIONS DE SÉCURITÉ L’électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n’est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. -
Page 13: Mesures De Sécurité
PRÉCAUTIONS DE SÉCURITÉ (Suite) 20. L’utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques sévères ou d’autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d’armes. -
Page 14: Précautions Pour Le Montage
SETUP <INSTALLATION>. (Voir le MODE D’EMPLOI.) Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur. -
Page 15: Composants Fournis
CD-ROM (Utility Disk pour Windows) : 1 Manuel d’installation (ce manuel) : 1 * Sharp Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement ! Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial. - Page 16 Connexions Connexion de plusieurs moniteurs [Exemple] Second moniteur Premier moniteur Esclave (moniteur suppl.) Maître (moniteur principal) N° ident. : 2 N° ident. : 1 Troisième moniteur Quatrième moniteur Esclave (moniteur suppl.) Esclave (moniteur suppl.) N° ident. : 3 N° ident. : 4 * Toujours installer le boîtier du capteur de télécommande sur le moniteur maître.
-
Page 17: Mise En Place Des Piles
■ Connexion au récepteur de télécommande (optionnel) Le récepteur de télécommande PN-ZR01 (optionnel) est nécessaire pour pouvoir contrôler le moniteur à l’aide de la télécommande. Fixez le boîtier du capteur de télécommande, comme illustré ci-dessous. (Côté droit recommandé) Pour le moniteur en Pour le moniteur en position horizontale position verticale... -
Page 18: Mise Sous Tension Et Hors Tension
Mode attente du signal tension, alors la batterie est déchargée. Contactez votre d’entrée revendeur Sharp ou votre centre de services local pour le remplacement de la batterie. • Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur) •... -
Page 19: Información Importante
ESTIMADO CLIENTE DE SHARP Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto. -
Page 20: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. -
Page 21: Instrucciones De Seguridad
PRECAUCIONES DE SEGURIDAD (Continuación) 21. No permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura. ADVERTENCIA: Éste es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso el usuario deberá... -
Page 22: Precauciones De Montaje
<INSTALACIÓN> en PORTRAIT <MODO VERTICAL>. (Véase el Manual de instrucciones.) Precauciones de montaje (para distribuidores y técnicos de servicio de SHARP) • Cuando instale, desinstale o traslade el monitor, asegúrese de agarrarlo entre 2 personas como mínimo. • Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor. -
Page 23: Componentes Suministrados
CD-ROM (Disco de utilidades para Windows): 1 Manual de instalación (este manual): 1 * Sharp Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso. * ¡Para protección medioambiental! No vierta las pilas en la basura doméstica. Respete la normativa de vertido local. - Page 24 Conexiones Conexión de múltiples monitores [Ejemplo] Segundo monitor Primer monitor Esclavo (unidad de expansión) Maestro (unidad principal) Nº de ID: 2 Nº de ID: 1 Tercer monitor Cuarto monitor Esclavo (unidad de expansión) Esclavo (unidad de expansión) Nº de ID: 3 Nº...
- Page 25 ■ Conexión con el kit de control (opcional) Si usa el monitor con el control remoto, será necesario el kit de control PN-ZR01 (opcional). Acople el cajetín del sensor de control remoto según se muestra en la siguiente ilustración. (lado derecho recomendado) Para el monitor en Para el monitor en...
-
Page 26: Encendido/Apagado
Póngase en contacto con su distribuidor o servicio técnico de Sharp para obtener ayuda sobre la sustitución de la pila. • Vida estimada de la pila interna: aproximadamente 5 años (dependiendo del funcionamiento del monitor) •... -
Page 27: Wichtige Informationen
QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN. VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. -
Page 28: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. -
Page 29: Sicherheitsanleitung
SICHERHEITSVORKEHRUNGEN (Fortsetzung) 20. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden. -
Page 30: Wichtige Hinweise Zur Befestigung
- Stellen Sie den MONITOR im Menü SETUP <KONFIG.> auf PORTRAIT <HOCHFORMAT>. (Siehe BEDIENUNGSANLEITUNG.) Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) • Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens zwei Personen zur Verfügung stehen. • Verwenden Sie dazu einen Wandhaken, der für die Befestigung des Monitors geeignet sind. -
Page 31: Mitgelieferte Komponenten
Netzkabel: 1 CD-ROM (Utility Disk für Windows): 1 Installationsanleitung (diese Anleitung): 1 * Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit den Siedlungsabfällen entsorgt werden, sondern verlangen Sonderbehandlung. - Page 32 Anschlüsse Anschluss mehrerer Monitore [Beispiel] Gehäuse für Fernbedienungssensor (Im Lieferumfang des PN-ZR01 (optional) enthalten) Zweiter Monitor Erster Monitor Sekundär Primär (Erweiterungsgerät) (Hauptgerät) ID-Nr.: 2 ID-Nr.: 1 Dritter Monitor Vierter Monitor Sekundär Sekundär (Erweiterungsgerät) (Erweiterungsgerät) ID-Nr.: 3 ID-Nr.: 4 * Installieren Sie den Fernbedienungssensor immer am primären Monitor.
- Page 33 n Anschluss der Steuerungseinheit (optional) Wenn Sie den Monitor mit der Fernbedienung steuern möchten, benötigen Sie die Steuerungseinheit PN-ZR01 (optional). Befestigen Sie den Fernbedienungssensor wie in der folgenden Abbildung gezeigt. (Rechte Seite empfohlen) Monitor in horizontaler Monitor in vertikaler Ausrichtung Vorsicht •...
-
Page 34: Ein- Und Ausschalten
Einstellung von Uhrzeit und Datum erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Wenden Sie sich für den Austausch der Batterie an Ihren Sharp-Händler oder das nächstgelegene Sharp Servicecenter. • Geschätzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors) - Page 35 Класс защиты от поражения электрическим током I Дата производства указана в серийном номере: УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию.
-
Page 36: Правила Техники Безопасности
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы персоналу и быть причиной повреждения имущества в случае неправильного обращения с ним. Данное изделие спроектировано и произведено с обеспечением максимальной безопасности. Однако неправильная эксплуатация может привести... -
Page 37: Инструкции По Безопасности
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ (Продолжение) • Не используйте батарейки различных типов. Напряжение батареек одинаковой формы может отличаться. • Оперативно заменяйте разрядившуюся батарейку новой. • Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки. • Если жидкость из батарейки попала на вашу кожу или одежду, немедленно и тщательно промойте их. Если жидкость... -
Page 38: Меры Предосторожности При Креплении
- Установите MONITOR <МОНИТОР> в меню SETUP <УСТАНОВКА> в PORTRAIT <ПОРТРЕТ>. (Cм. Руководство по эксплуатации.) Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP) • При установке, снятии или перемещении монитора следует убедиться, что эту работу выполняют не менее 2 человек. -
Page 39: Комплектные Принадлежности
Компакт-диск: 1 (Компакт-диск с сервисными программами для Windows) Руководство по установки (это руководство): 1 * Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации Sharp Corporation. Запрещается воспроизводить их без ее разрешения. * Для защиты окружающей среды! Запрещается... - Page 40 Соединения Подключение нескольких мониторов [Пример] Блок приема сигналов датчика дистанционного управления (Поставляется вместе с комплектом дистанционного управления PN-ZR01 (опция)) Второй монитор Первый монитор Второстепенный Первостепенный (дополнительный монитор) (основной монитор) ID-номер: 2 ID-номер: 1 Третий монитор Четвертый монитор Второстепенный Второстепенный (дополнительный монитор) (дополнительный...
- Page 41 ■ Подключение при помощи комплекта дистанционного управления (опция). Для управления монитором с использованием пульта дистанционного управления требуется комплект дистанционного управления PN-ZR01 (опция). Установите блок приема сигналов датчика дистанционного управления, как указано на рисунке ниже. (рекомендуется правая сторона) Для монитора в Для...
-
Page 42: Включение/Выключение Питания
появляется экран настройки даты/времени, возможно, что внутренний аккумулятор разряжен. Для замены аккумулятора обратитесь к своему местному дилеру SHARP по обслуживанию или в сервисный центр. • Расчетный срок службы внутреннего аккумулятора: около 5 лет (в зависимости от эксплуатации монитора) • Аккумулятор, поставляемый вместе с монитором, был... - Page 44 Printed in China Imprimé en Chine Impreso en China Gedruckt in China Отпечатано в Китае TINSM1194MPZZ(1)
