8level IPID-2MP-VF-1 Quick Installation Manual

INSTRUKCJA SZYBKIEJ INSTALACJI KAMER IP

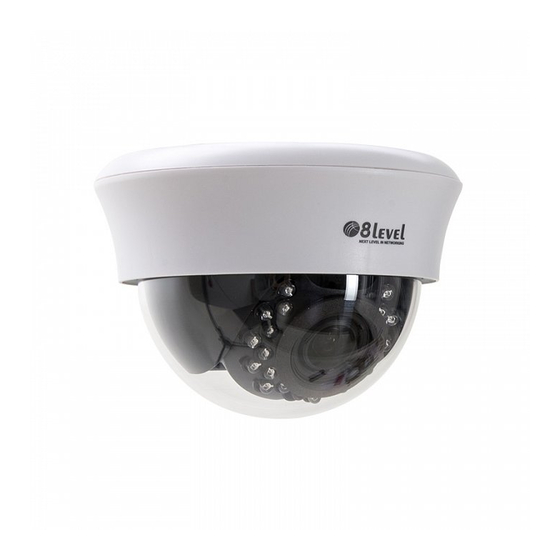

Kamera IP
IPID-2MP-VF-1
Dziękujemy za skorzystanie z naszego produktu. Przeczytaj uważnie niniejszą instrukcję przed jego
użyciem. Instrukcja dotyczy kamery IP marki 8level.
UWAGA!
Producent zastrzega sobie prawo do dokonania zmian parametrów urządzeń i sposobu obsługi bez
wcześniejszego poinformowania. Z powodu ciągłych modyfikacji i ulepszeń oprogramowania
sprzętowego, niektóre funkcje opisane w poniższej instrukcji, mogą nieznacznie różnić się w
rzeczywistości. Autor zastrzega sobie prawo do wprowadzania zmian w całości lub w części informacji
zawartych w niniejszej instrukcji bez uprzedzenia.
PRAWA AUTORSKIE I ZNAKI HANDLOWE
Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez wysyłania powiadomienia.
Logo jest zarejestrowanym znakiem towarowym marki 8level. Żadna część instrukcji nie
może być powielana, tłumaczona ani przetwarzana w jakiejkolwiek innej formie bez zgody 8level NEXT
LEVEL IN NETWORKING. Wszelkie prawa zastrzeżone. Copyright © 2011 8level.
OŚWIADCZENIE ZGODNOŚCI CE
Oświadczamy, że urządzenie spełnia wszystkie wymagania techniczne oraz przepisy mające
zastosowanie do produktu w zakresie dyrektyw WE:
Dyrektywa EMC 2014/30/UE
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Nie należy korzystać z urządzenia w pobliżu wody (nie dotyczy urządzeń z normą szczelności IP66) i nie
zanurzać w wodzie. Nie stawiać na obudowie ciężkich przedmiotów.
UWAGI DOTYCZĄCE RECYKLINGU
Oznakowanie tego sprzętu symbolem przekreślonego kontenera informuje o zakazie
umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem kary grzywny).
Szczegółowe informacje na temat recyklingu produktu można uzyskać w Urzędzie Miasta lub
gminy, w zakładzie utylizacji odpadów komunalnych lub tam gdzie towar został zakupiony.
Dalsze przekazanie zużytego sprzętu do punktów zajmujących się ponownym użyciem lub odzyskiem
przyczynia się do uniknięcia złego wpływu obecnych w sprzęcie szkodliwych składników na środowisko
i zdrowie ludzi, w tym zakresie podstawową rolę spełnia każde gospodarstwo domowe.
SPECYFIKACJA
Kamera
PL
Czujnik obrazu 1/2.9" SONY Low Illumination CMOS Sensor
Procesor HI3516C
Rozdzielczość 2MP 1080P
Efektywne piksele 1985(szer.)*1105(wys.)
Kompresja H.264/H.264+/H.265/H.265+/JPEG/AVI /MJPEG
System TV PAL/NTSC
Auto: PAL 1/25-1/10000Sec; NTSC 1/25-1/10000Sec
Czasy elektronicznej migawki
Współczynnik S/N ≥52dB
Progresywny
System skanowania
Wyjście wideo Sieciowe
Obiektyw
Długość ogniskowej 2.8 - 12mm
Ustawienie ostrości regulacja ręczna
Typ obiektywu zmienno ogniskowy
Piksele 3M
Widzenie w nocy
Diody podczerwieni ￠5 (12µ) x 21 sztuk
20M
Zasięg podczerwieni
Zadziałanie podczerwieni Automatyczne poniżej 10 Lux
Włączenie podczerwieni Automatyczna kontrola włączenia
Sieć
Złącze sieciowe RJ-45 (10/100Base-T)
Protokół TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,NTP,SMTP
ONVIF Wspiera ONVIF 2.4
Tak, wspiera QR Code
P2P
POE Wspiera IEEE 802.3af
NIE
WiFi
Opóźnienie wideo 0.3S (w sieci LAN)
Strumień główny 1 1920*1080@30kl/sek
Strumień główny 2 /
Strumień główny 3 /
Strumień podrzędny 1 720*480@30kl/sek
Strumień podrzędny 2 /
/
Strumień podrzędny 3
Trzeci strumień 352*288@30kl/sek
IE8-11, Google Chrome, Firefox, Safari, Mac Safari
Obsługiwane przeglądarki
Podgląd mobilny iPhone, iPad, Android, Android Pad
Funkcje Kamery
Dzień/Noc Kolorowy/Czarno-biały (filtr podczerwieni)
Konfiguracja obrazu Nasycenie/Jasność/Kontrast /Ostrość, Odbicie lustrzane,Redukcja szumów 3D ,
Balans bieli, FLK(Kontrola drgań i migotania)
Formuła przejścia
Wspierany
Tryb przeciwmgłowy
BLC Wspierany
Wspierany
WDR
Detekcja ruchu Wspierana
Maskowanie prywatności 3 prostokątne strefy
Tryb nagrywania NVR/NAS/CMS/Web
Obsługiwane języki chiński uproszczony, chiński tradycyjny, angielski, bułgarski, polski, niemiecki,
rosyjski, francuski, koreański, portugalski, japoński, turecki, hiszpański,
hebrajski, włoski, holenderski
Złącza
Audio opcjonalnie
Alarm /
Slot kart SD NIE
RS485 /
Ogólne
Obudowa plastikowa
Filtr podczerwierni TAK
Temperatura pracy -20°C ~ +60°C RH95% Max
-20°C ~ +60°C RH95% Max
Temperatura przechowywania
Napięcie zasilania DC12V±10%, 850mA
Wymiary ￠128 x 98.5(wys.) mm
Waga 750g
PODŁĄCZENIE KAMERY DO SIECI
Aby uzyskać podgląd obrazu z kamery IP poprzez sieć LAN, należy użyć komputera PC pracującego w
tej samej podsieci, co kamera (jedna pula adresowa). Dedykowanym oprogramowaniem służącym do
wyszukiwania kamer w sieci i umożliwiającym zmianę jej ustawień jest program IP Search Tool
(znajduje się na CD dostarczonym razem z kamerą). Można również użyć przeglądarki internetowej,
ponieważ kamera sieciowa posiada wbudowany interfejs obsługi poprzez przeglądarkę tzw. „Web
serwer".
Domyślny adres IP kamery, pod którym dostępna jest kamera to: http://192.168.1.168.
Domyślny login i hasło: admin/admin
PC
WIFI
Router
NVR
Mysz
Schemat podłączenia kamery IP przy wykorzystaniu przełącznika PoE lub przełącznika wbudowanego
w Router.
WYKRYWANIE KAMERY W SIECI I ZMIANA JEJ ADRESU IP
Aby uzyskać dostęp do kamery IP należy poznać jej adres IP. Można to zrealizować przy pomocą
programu IP Search Tool, który automatycznie znajdzie urządzenie w lokalnej sieci LAN i wyświetli
informacje na temat jej aktualnego adresu IP.
Należy wybrać urządzenie z wyświetlonej listy i zmienić jej adres IP oraz maskę podsieci tak, aby
znajdowały się w tej samej podsieci, co komputer PC.
3G
Kamera IP
Switch POE
Kamera IP z POE
