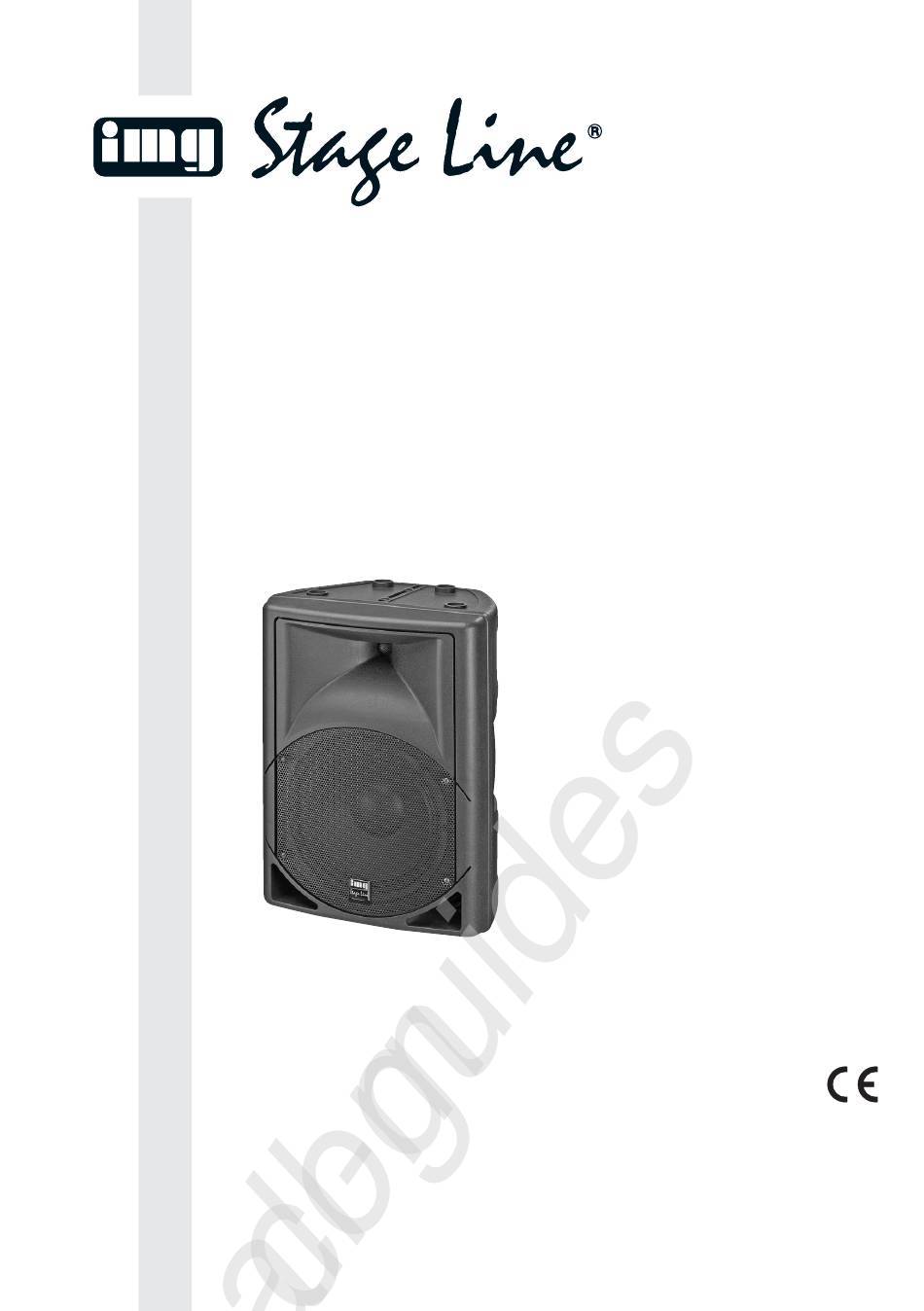

- Page 1 All manuals and user guides at all-guides.com AKTIV-LAUTSPRECHERBOX ACTIVE SPEAKER SYSTEM ENCEINTE ACTIVE CASSA ACUSTICA ATTIVA PAK-10XC Bestellnummer 25.4230 PAK-12XC Bestellnummer 25.4240 PAK-15XC Bestellnummer 25.4250 BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL MODE D’EMPLOI • ISTRUZIONI PER L’USO • MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI • VEILIGHEIDSVOORSCHRIFTEN...
- Page 2 All manuals and user guides at all-guides.com Bevor Sie einschalten … Before switching on … Wir wünschen Ihnen viel Spaß mit Ihrem neuen We wish you much pleasure with your new “img Gerät von „img Stage Line“. Bitte lesen Sie diese Stage Line”...
- Page 3 All manuals and user guides at all-guides.com PAK-10XC...
-
Page 4: Übersicht Der Bedienelemente Und Anschlüsse
All manuals and user guides at all-guides.com Auf der ausklappbaren Seite 3 finden Sie alle be - Hinweise schriebenen Bedienelemente und Anschlüsse. für den sicheren Gebrauch Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit gekennzeichnet. Übersicht der Bedienelemente WARNUNG Das Gerät wird mit lebensgefährlich und Anschlüsse hoher Netzspannung versorgt. -
Page 5: Aufstellen Und Anschließen
All manuals and user guides at all-guides.com 4.1 Signalquelle anschließen Einsatzmöglichkeiten Die PAK-10XC, PAK-12XC und PAK-15XC sind Für den Anschluss einer Signalquelle mit Line- leistungsfähige Aktiv-Lautsprecherboxen in stabi- Pegel (z. B. CD-Spieler, Mischpultausgang) gibt es len Kunststoffgehäusen. Sie sind vielseitig einsetz- folgende Möglichkeiten:... -
Page 6: Bedienung
All manuals and user guides at all-guides.com 6) Mit den beiden Reglern TREBLE (8) und BASS Bedienung (9) den Klang wie ge wünscht einstellen. VORSICHT Stellen Sie die Lautstärke nie sehr 7) Mit dem Regler MAIN LEVEL (7) die ge wünschte hoch ein. -
Page 7: Technische Daten
All manuals and user guides at all-guides.com Technische Daten Modell PAK-10XC PAK-12XC PAK-15XC Verstärkerleistung Sinusleistung 100 W 120 W 150 W Spitzenleistung 170 W 210 W 250 W Frequenzbereich 59 – 20 000 Hz 59 – 20 000 Hz 48 – 20 000 Hz Max. -
Page 8: Operating Elements And Connections
All manuals and user guides at all-guides.com All operating elements and connections de - humidity and heat (admissible ambient tempera- scribed can be found on the fold-out page 3. ture range 0 – 40 °C). Do not place any vessels filled with liquid, e. g. drinking glasses, on the unit. -
Page 9: Setting Up And Connecting
4.1 Connecting a signal source Applications For connection of a signal source with line level The PAK-10XC, PAK-12XC and PAK-15XC are (e. g. CD player, mixer output) there are the follow- powerful active speaker systems in robust plastic ing possibilities: housings. - Page 10 All manuals and user guides at all-guides.com 6) Adjust the sound as desired with both controls Operation TREBLE (8) and BASS (9). CAUTION Never adjust a very high volume. Per- 7) Adjust the desired total volume with the control manent high volumes may damage MAIN LEVEL (7).
-
Page 11: Specifications
All manuals and user guides at all-guides.com Specifications Model PAK-10XC PAK-12XC PAK-15XC Amplifier power RMS power 100 W 120 W 150 W peak power 170 W 210 W 250 W Frequency range 59 – 20 000 Hz 59 – 20 000 Hz 48 –... -
Page 12: Eléments Et Branchements
All manuals and user guides at all-guides.com Ouvrez le présent livret page 3, dépliable, de Conseils dʼutilisation et de sécurité manière à visualiser les éléments et branche- Lʼappareil répond à toutes les directives nécessai- ments. res de lʼUnion européenne et porte donc le sym- bole AVERTISSEMENT Lʼappareil est alimenté... -
Page 13: Possibilités Dʼutilisation
4.1 Branchement dʼune source de signal Possibilités dʼutilisation Pour brancher une source de signal avec niveau Les enceintes PAK-10XC, PAK-12XC et PAK-15XC ligne (par exemple lecteur CD, sortie table de sont des enceintes actives puissantes proposées mixage), plusieurs possibilités sʼoffrent à vous : dans des ébénisteries plastiques solides. - Page 14 All manuals and user guides at all-guides.com 6) Avec les deux réglages TREBLE (8) et BASS Utilisation (9), réglez la tonalité comme souhaité. PRECAUTION Ne réglez pas jamais le volume trop 7) Avec le réglage MAIN LEVEL (7), réglez le fort.
-
Page 15: Caractéristiques Techniques
All manuals and user guides at all-guides.com Caractéristiques techniques Modèle PAK-10XC PAK-12XC PAK-15XC Puissance amplificateur Puissance RMS 100 W 120 W 150 W Puissance max. 170 W 210 W 250 W Bande passante 59 – 20 000 Hz 59 – 20 000 Hz 48 –... -
Page 16: Avvertenze Di Sicurezza
All manuals and user guides at all-guides.com A pagina 3, se aperta completamente, vedrete Avvertenze di sicurezza tutti gli elementi di comando e i collegamenti Questʼapparecchio è conforme a tutte le direttive descritti. rilevanti dellʼUE e pertanto porta la sigla AVVERTIMENTO Lʼapparecchio funziona con peri- colosa tensione di rete. -
Page 17: Possibilità Dʼimpiego
4.1 Collegare la sorgente di segnali Possibilità dʼimpiego Per il collegamento di una sorgente di segnali I PAK-10XC, PAK-12XC e PAK-15XC sono casse con livello Line (p. es. lettore CD, uscita di un acustiche attive potenti in contenitori robusti di pla- mixer) esistono le seguenti possibilità:... - Page 18 All manuals and user guides at all-guides.com 6) Con i due regolatori TREBLE (8) e BASS (9) Funzionamento impostare i toni secondo desiderio. ATTENZIONE Mai tenere molto alto il volume. A 7) Con il regolatore MAIN LEVEL (7) impostare il lungo andare, il volume eccessivo volume globale desiderato.
-
Page 19: Dati Tecnici
All manuals and user guides at all-guides.com Dati tecnici Modello PAK-10XC PAK-12XC PAK-15XC Potenza dellʼamplificatore Potenza efficace 100 W 120 W 150 W Potenza di picco 170 W 210 W 250 W Gamma di frequenza 59 – 20 000 Hz 59 –... -
Page 20: Elementos De Funcionamiento Y Conexiones
All manuals and user guides at all-guides.com Todos los elementos de funcionamiento y las Notas de Seguridad conexiones que se describen pueden encon- El aparato cumple con todas las directivas relevan- trarse en la página 3 desplegable. tes de la UE y por lo tanto está marcado con el sím- bolo ADVERTENCIA El aparato está... -
Page 21: Colocación Y Conexión
Aplicaciones 4.1 Conexión de una fuente de señal Para conectar una fuente de señal con nivel de Los PAK-10XC, PAK-12XC y PAK-15XC son recin- línea (p. ej. lector CD, salida de mezclador) tiene tos activos potentes en carcasa de plástico las siguientes opciones: robusto. - Page 22 All manuals and user guides at all-guides.com 6) Ajuste el sonido como quiera con los controles Funcionamiento TREBLE (8) y BASS (9). ADVERTENCIA No ajuste nunca un volumen muy 7) Ajuste el volumen total que desee con el control elevado. Los volúmenes altos per- MAIN LEVEL (7).
-
Page 23: Especificaciones
All manuals and user guides at all-guides.com Especificaciones Modelo PAK-10XC PAK-12XC PAK-15XC Potencia de amplificación Potencia RMS 100 W 120 W 150 W Potencia de pico 170 W 210 W 250 W Banda pasante 59 – 20 000 Hz 59 – 20 000 Hz 48 –... -
Page 24: Elementy Operacyjne I Złącza
All manuals and user guides at all-guides.com Proszę otworzyć instrukcję na stronie 3. Poka- Środki bezpieczeństwa zano tam rozkład opisanych elementów opera- Urządzenie spełnia wszystkie wymagania norm UE cyjnych oraz złączy. dzięki czemu jest oznaczone symbolem UWAGA Urządzenie jest zasilane wysokim na - pięciem sieciowym. - Page 25 All manuals and user guides at all-guides.com 4.1 Podłączanie źródeł dźwięku Zastosowanie Do podłączania źródła sygnału z wyjściem linio- PAK-10XC, PAK-12XC oraz PAK-15XC są aktyw- wym (np. wyjścia miksera lub odtwarzacza CD), nymi zestawami głośnikowymi o dużej mocy, w dostępne są wejścia: wytrzymałych obudowach z tworzywa sztucznego.
- Page 26 All manuals and user guides at all-guides.com 6) Ustawić barwę dźwięku regulatorami TREBLE Obsługa (8) oraz BASS (9). UWAGA Nigdy nie ustawiać bardzo dużej 7) Ustawić żądany poziom głośności całkowitej głośności wzmacniacza! Stały, bar- regulatorem MAIN LEVEL (7) na taki poziom dzo wysoki poziom dźwięku może głośności, aby sygnał...
- Page 27 All manuals and user guides at all-guides.com Specyfikacja Model PAK-10XC PAK-12XC PAK-15XC Moc wzmacniacza moc rms 100 W 120 W 150 W moc szczytowa 170 W 210 W 250 W Pasmo przenoszenia 59 – 20 000 Hz 59 – 20 000 Hz 48 –...
-
Page 28: Vigtige Sikkerhedsoplysninger
