Summary of Contents for ViewSonic VP950B

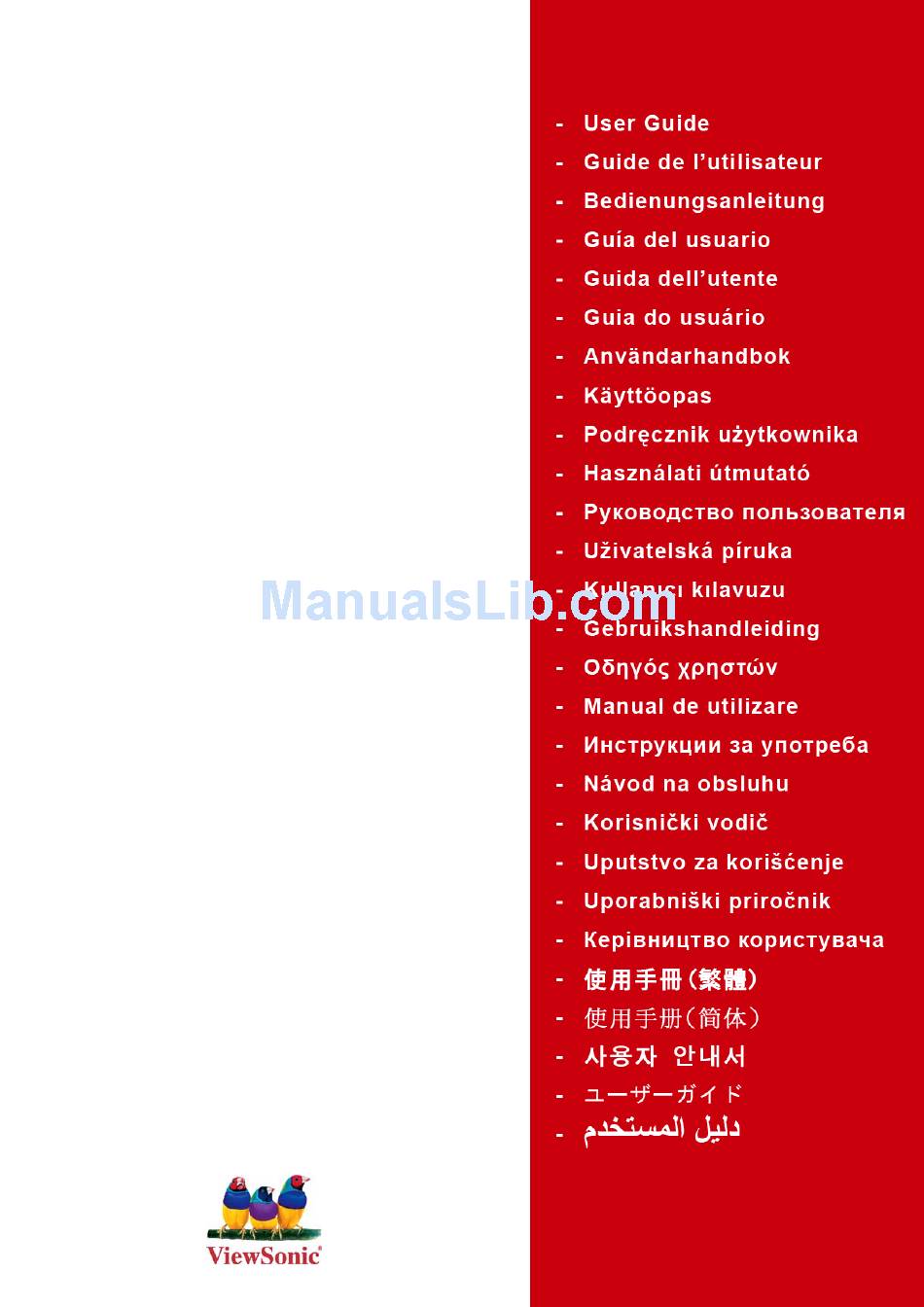

  • Page 1 ® ViewSonic VP950b LCD Display Model No. : VS11929...

  • Page 2: Table Of Contents

    メ イ ン メ ニ ュ ー コ ン ト ロ ー ル ...13 そ の他情報 仕様 ...18 ト ラ ブ ル シ ュ ー テ ィ ン グ ...19 カ ス タ マ ー サ ポ ー ト ...20 液晶デ ィ ス プ レ イ の お手入れ ...21 限定保証 ...22 ViewSonic VP950b...

  • Page 3: Tco 情報

    1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world. For more information, please visit www.tcodevelopment.com ViewSonic VP950b...

  • Page 4: 規制情報

    Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 欧州諸国の CE 適合性 本製品は「電磁適合性」に関しては 92/31/EEC and 93/68/EEC 条項 5 に よって修正された EEC 指令 2004/108/EC、および「安全」に関しては 93/68/EEC 条項 13 によって修正された 2006/95/EC の要件に準拠してい ます。 以下の記述は EU 加盟国にのみ適用します。 右記のマーク表示は WEEE（Waste Electrical and Electronic Equipment Directive 2002/96/EC) に基づくものです。 このマークは、このマークが表示されている製品を、一般のゴミとして 廃棄してはならず、廃棄を行う国や地域の規則に従って適切な回収シス テムを使用しなければならないことを示します。 ViewSonic VP950b...

  • Page 5: 重要な安全上の注意

    9. 分極プラグや接地プラグの安全規定を妨げないようにください。 分極プラグは 2 つの刃があり、一方が他方より幅広になっています。 接地プラグには 2 つの刃と 接地用の足がついています。 幅広の刃と接地用の足は安全のために用意されてい るものです。 プラグがコンセントと合わない場合には、電気技師に相談しコンセ ントを取り替えてください。 10. プラグや機器から突出した部分が踏まれたり、挟まれたりすることのないよう、 電源コードを保護してください。 簡単に接続できるよう、製品のそばに電源コン セントがあることを確認してください。 11. 付属品 / アクセサリは製造元指定のもののみを使用してください。 12. 製造元の指定する、または製品と一緒に販売されているカート、ス タンド、三脚台、ブラケット、テーブルのみを使用するようにして ください。 カートを使用して製品を移動する際には、転倒によって 怪我をしないように気をつけてください。 13. 長期間使用しない場合には、プラグを抜いてください。 14. 製品の整備点検は、認定されたサービス担当者にご依頼ください。 製品が破損し た場合には整備点検が必要です。例えば： 電源コード やプラグが破損した場合、 液体がこぼれた場合、物体が製品の上に落 ちた場合、雨や水にぬれた場合、製品 が正常に作動しない場合、もしくは落とした場合など。 ViewSonic VP950b...

  • Page 6: Rohs 準拠の通知

    1. ランプあたり 5 mg を超えない電球型蛍光ランプの水銀、および RoHS 指令の付 録で具体的に触れていない他のランプの水銀。 2. ブラウン管、電子部品、蛍光灯、および電気セラミック部品 ( 例えば、ピエゾ電 気装置 ) の鉛。 3. 高温タイプのハンダの鉛 ( すなわち、重さで 85% 以上を含む鉛系の合金 )。 4. 重さで最大 0.35% の鉛を含むスチール、重さで最大 0.4% の鉛の含むアルミ、重 さで最大 4% の鉛を含む同合金の構成要素として鉛。 ViewSonic VP950b 提示された最大濃度 0.1% 0.1% 0.01% 0.1% 0.1% 0.1% 実際の濃度...

  • Page 7: 著作権情報

    め、イ ン タ ー ネ ッ ト で お 買 い 上 げ の 製 品 の 登 録 を 行 っ て く だ さ い： www.viewsonic.com。ViewSonic ウィ ザー ド CD-ROM に プ リ ン ト ア ウ ト 用 の 登 録...

  • Page 8: 同梱品

    • DVI ケーブル • USB ケーブル • ViewSonic ウィザード CD-ROM • クイックスタートガイド 注意： CD にはユーザガイド PDF ファイルと INF/ICM ディスプレイ最適化ファイル が含まれています。 INF ファイルは Windows オペレーティングシステムとの互換性 を確保し、ICM ファイル（Image Color Matching）は正確な画面上の色を確保します。 ViewSonic は INF ファイルと ICM ファイルの両方をインストールすることを推奨し ます。 注意 • 液晶ディスプレイから少なくとも18イ ンチ離れて座ってください。 • 画面に触れないようにしてください。 皮脂は取り除くことが困難です。...

  • Page 9: 台の取り付け

    台の取り付け 注意 • LCD ディスプレイをテーブルに立てるとき、ボルトのみを引いてください。 • ディスプレイを下に置くときボルトを引かないでください。 • ヘッドまたは台を取り外すとき、ボルトを引かないでください。 ViewSonic VP950b 1. きれいで、柔らかい、テーブルに乾いた布を置 きます。 2. LCD ディスプレイを下に向けて布の上に置き、 台を取り付けます。 3. 台の下にスイッチを固定します。 4. LCD ディスプレイを立て、スクリーンのプロテ クタを取り外します。...

  • Page 10: クイックインストール

    液晶ディスプレイとコンピュータの電源 を入れます 液晶ディスプレイの電源を入れてから、 コンピュータをオンにします。 この順序 （液晶ディスプレイがコンピュータより 先）は重要です。 注意： Windows ユーザには INF ファイル のインストールを要求するメッセージが 表示される場合があります。 INF ファイル は CD に含まれています。 ViewSonic ウィザード CD をコンピュータ の CD ドライブに挿入します。 画面上の指示に従ってください。 お使い のコンピュータに CD-ROM ドライブが 電源コード AC 出力 （コンセント） ViewSonic VP950b 装備されていない場合は、カスタマー サポートページを参照。 • CD-ROM が自動的に起動されるのをお...

  • Page 11: 横長 / 縦長モード

    ディスプレイパネル ( ヘッド ) は、手動で簡単に上げたり下げたりすることができま す。ディスプレイの前面を見るとき、ヘッドの各側面をつかんで上または下に引きま す。パネルは容易に動きます。 ViewSonic VP950b 注 : 縦長ディスプレイモードを使用する 前に、 まず LCD パネルに付属する Perfect Suite ソフトウェアをインストールしま す。 Perfect Suite ソフトウェアは、 ほとんどの PCI および AGP グラフィックス ( ビデオ ) カードと互換性があります。 互換性のあるグラフィックスカードと認 縦長 定されたハードウェア設定の詳細につい ては、以下の ViewSonic Web サイトにア クセスしてご覧ください。 http:// www.viewsonic.com...

  • Page 12: 壁取り付け（オプション

    さい。 ベース取り付けキットに付属の説明書を参照してください。 液晶パネルをデス クトップから壁掛けに変える場合、次の手順で行ってください： ステップ 1。 電源ボタンがオフになっていることを確認してから電源コードを抜き ます。 ステップ 2。 液晶ディスプレイをタオルまたは毛布の上に前面を下にして置きます。 ステップ 3。 ベースの取り付けに使われている 4 つのネジをはずします。 ステップ 4。 VESA 対応壁取り付けキット（100 mm x 100 mm 幅）から取付金具を取 り付けます、正しい長さのネジを使用する。 ステップ 5。 壁取り付けキットの説明書に従い、液晶ディスプレイを壁に取り付けま す。 ViewSonic VP950b UL 指定壁マウントブラケットでのみ使用 ® またはお近くの販売店にお問い合わせくだ ステップ 3-4。ベー スに取り付けた 4 本 のネジ...

  • Page 13: タイミングモードの設定

    • OSD ロック解除： [1] と上矢印 • 電源ボタンロック： [1] と下矢印 電源ボタンがロックされています ると、 設定がされているかどうかに関わらず、 停電後は電気が回復されると液晶ディスプ レイの電源が自動的にオンになります。 • 電源ボタンロック解除： [1] と下矢印 ViewSonic VP950b を 10 秒間押し続けます。 いずれかのボタンが押され というメッセージが 5 秒間表示されます。 を再度 10 秒間押し続けます。 を 10 秒間押し続けます。 電源ボタンが押され というメッセージが 5 秒間表示されます。 を再度 10 秒間押し続けます。...

  • Page 14: 画面イメージの調整

    のコントロール画面を表示し ます。 また同じ画面上の 2 つのコン トロール間を切り換えます。 アナログとデジタル接続を切 り替えるショートカット。 Main Menu ( メ インメニュー ) を表示するか、 コントロール 画面を終了し 調整を保存し ます。 ViewSonic VP950b Main Menu ( メインメニュー ) OSD コントロールを使って 正面コントロールパネル 詳しくは下をご覧ください スタンバイ電源オン / オフ 電源ランプ 青＝オン オレンジ＝省電力 メニューオプション をスクロールし、表 示されたコントロー ルを調整します。...
  • Page 15 ガイドで「リフレッシュレートの変更」の指示を参照してください。 ） • 必要な場合は、H. POSITION ( 横位置 ) 及び V. POSITION ( 縦位置 ) 機能を使い、 画面イメージが完全に見えるようになるまで微調整を行ってください。 （画面端 周囲の黒い境界は液晶ディスプレイの明るい「アクティブエリア」にぎりぎり触 れるようにします。 ） ViewSonic VP950b または を押して Main Menu ( メイン 画面下の線はボタン 1 と 2 の現在の機能を 示します： Brightness ( 輝度 ) コントロー ルを Exit ( 終了 ) または選択します。...

  • Page 16: メ イ ン メ ニ ュ ー コ ン ト ロ ー ル

    Color adjust ( 色調整 ) は既定の色温度と、赤（R） 、緑（G） 、青（B） を個別に調整することができる User Color ( ユーザカラー ) モードを含 む、いくつかの色調整モードがあります。 本製品の出荷時の設定は 6500K (6500 ケルビン ) です。 sRGB- これは急速に色管理における産業標準となりつつあり、最新の アプリケーションのほとんどでサポートされています。 この設定を有効 にすることで、元々意図された色の通りに、液晶ディスプレイにより 正確な色を表示させることができます。 sRGB 設定を有効にすると、 Contrast ( コントラスト ) と Brightness ( 輝度 ) 調整が無効になります。 ViewSonic VP950b 及び下 ボタンを使い調整します。...
  • Page 17 ( メインメニュー ) から RECALL ( リコール ) を選択すると、色は 6500K の出荷時既定値に戻ります。 Information ( インフォメーション ) は、コンピュータのグラフィックス カードから送られてくるタイミングモード（ビデオ信号入力） 、液晶 ディスプレイ型番、シリアル番号、及び ViewSonic を表示します。 解像度とリフレッシュレート（垂直走査周波数）の変更 手順は、お使いのグラフィックスカードのユーザガイドを参照してくだ さい。 注意： VESA 1280 x 1024 @ 60Hz ( 推奨 ) とは、解像度が 1280 x 1024、 リフレッシュレートが 60Hz であることを意味します。 ViewSonic VP950b と を押します。 ウェブサイト URL ®...
  • Page 18 Sharpness ( シャープネス ) は、鮮明度と画面イメージのフォーカスを 調整します。 Dynamic Contrast ( ダイナミックコントラスト ) では、コントラスト比 の強度のオン / オフを切り換えます。 Response Time ( 応答時間 ) は、画像品質が向上するように液晶ディス プレイの応答時間を調整します。 Standard ( 標準 ) は、応答時間を通常速度に設定します。 Advanced ( 拡張 ) は、応答時間を高い速度に設定します。 Ultra Fast ( 超高速 ) は、応答時間を最高速度に設定します。 ViewSonic VP950b...
  • Page 19 HD mode (HD モード ) は、HD タイミングモードの YUV に色空間を設 定します。 ECO Mode ( エコモード ) は、輝度を下げることで消費電力を落としま す。 Standard ( 標準 ): デフォルトの輝度設定 。 Optimize ( 最適化 ): 輝度を 25 % 下げます 。 Conserve ( 省エネ ): 輝度を 50 % 下げます。 Setup Menu ( セットアップメニュー ) は次のメニューを表示します： ViewSonic VP950b...
  • Page 20 OSD Timeout (OSD タイムアウト ) では OSD 画面表示時間の長さを設 定できます。 例えば、 「15 秒」に設定すると、コントロールが 15 秒以 内に押されない場合、表示画面が消えます。 OSD Background (OSD 背景 ) では OSD 背景をオンまたはオフにするこ とができます。 Memory Recall ( メモリリコール ) は、ディスプレイが本マニュアルの 仕様に記載されている出荷時既定タイミングモードで動作している場 合、調整を出荷時の設定状態に戻します。 除外： このコントロールは Language Select ( 言語選択 ) または電源ロッ ク設定による変更に影響しません。 ViewSonic VP950b...
  • Page 21 省電力モード オン オフ ® 1280 x 1024 @ 60 Hz）に予め設定 既定タイミングモード（VESA 警告： お使いのコンピュータのグラフィックスカードは、これらのリフレッシュレートを超えないように設定 してください。超過すると液晶ディスプレイに永久的な損傷を引き起こす場合があります。 G3 より古い Macintosh コンピュータは ViewSonic ViewSonic にお問い合わせください。 ViewSonic VP950b 19 インチ（ワイド可視領域対角全 19 インチ） 、 TFT（薄膜トランジスタ） 、アクティブマトリクス SXGA LCD、 0.294 mm 画素ピッチ RGB 縦ストライプ 防眩 RGB アナログ（0.7/1.0 Vp-p、75Ω）/TMDS デジタル（100Ω）...

  • Page 22: トラブルシューティング

    • 別の電気機器（ラジオなど）を電源コンセントに差込み、コンセントが適切な電 圧を供給しているか確認してください。 電源は入るが画面イメージが表示されない • 液晶ディスプレイ付属のビデオケーブルがしっかりとコンピュータ背面のビデオ 出力ポートに接続されているか確認してください。 ビデオケーブルの他端が液晶 ディスプレイに着脱可能に接続される場合、しっかりと液晶ディスプレイに接続 してください。 • 輝度とコントラストを調整してください。 • G3 より古い Macintosh コンピュータを使用している場合、Macintosh アダプタが必 要です。 色が違う、おかしい • いずれかの色（赤、緑、青）がない場合、ビデオケーブルがしっかりと接続され ているか確認してください。 ケーブルコネクタのピンが緩んでいる、または破損 している場合、適切に接続されません。 • 液晶ディスプレイを別のコンピュータに接続してください。 • 古いグラフィックスカードをお使いの場合、ViewSonic についてお問い合わせください。 コントロールボタンが動作しない • 一度に 1 つのボタンのみを押してください。 ViewSonic VP950b に DDC 非対応アダプタ ®...

  • Page 23: カスタマーサポート

    カスタマーサポート 技術サポートまたは製品サービスについては、 下表を参照するか販売店にお問い合わ せください。 注意： 製品のシリアル番号が必要となります。 国 / 地域 ウェブサイト www.viewsonicjapan.co.jp 日本 ViewSonic VP950b T ＝ 電話 電子メール F ＝ ファックス T= 81 0120 341 329 service@jp.viewsonic.com F= 81 44 580 3623...

  • Page 24: 液晶ディスプレイのお手入れ

    液晶ディスプレイのお手入れ • 液晶ディスプレイの電源がオフになっていることを確認してください。 • 画面またはケースに直接液体をスプレーしたり、かけたりしないでください。 画面のお手入れ： 1. きれいで柔らかく、糸くずの出ない布で画面を拭きます。 これでほこりやごみを 取り除くことができます。 2. 画面がまだ汚れている場合、少量のノンアンモニア、ノンアルコールベースのガ ラスクリーナーをきれいで柔らかく糸くずの出ない布につけて画面を拭いてくだ さい。 ケースのお手入れ： 1. 柔らかい乾いた布を使用してください。 2. ケースがまだ汚れている場合、少量のノンアンモニア、ノンアルコールベースの 研磨剤を含まない弱い洗剤をきれいで柔らかく糸くずの出ない布につけて表面を 拭いてください。 免責条項： • ViewSonic ® はアンモニアまたはアルコールベースのクリーナーを液晶ディスプレ イまたはケースに使用することはお勧めしません。 化学クリーナーの中には液晶 ディスプレイの画面及び / またはケースに損傷を与えるものがあることが報告さ れています。 • ViewSonic はアンモニアまたはアルコールベースのクリーナーの使用に起因する 損傷の責を負いません。 ViewSonic VP950b...

  • Page 25: 限定保証

    呼ばれる状況を呈するあらゆる製品。 4. 取り外し、取り付け、一方向の輸送、保険およびサービス料のセットアップ。 サービスを受けるには： 1. 保証に基づきサービスを受けるには、ViewSonic カスタマーサポートにお問い合 わせください（カスタマーサポートページを参照） 。 その際製品のシリアル番号を 示す必要があります。 2. 保証サービスを受けるには、(a) 日付入りの保証書原本、(b) お名前、(c) ご住所、 (d) 問題の詳細、(e) 製品のシリアル番号の提示が求められます。 3. 製品を元の箱に梱包し、ViewSonic の認定サービスセンターまたは ViewSonic に持 ち込みまたはご送付ください。 4. より詳しい説明またはお近くの ViewSonic サービスセンターの名前については、 ViewSonic にお問い合わせください。 黙示保証の制限： 特定目的に対する適合性の黙示保証を含め、明示的または黙示的を問わず、ここで 説明される内容を超えたいかなる保証もありません。 4.3: ViewSonic LCD Warranty ViewSonic VP950b 限定保証...
  • Page 26 損害の除外： ViewSonic の賠償責任は製品の修理または代替の費用に限定されます。 ViewSonic は 次に対し賠償の責を負いません： 1. 当社がそのような損失の可能性について報告を受けていたとしても、本製品の欠 陥により発生した他の財産に対する損害、不便さ、本製品の使用不能、時間的損 失、利益の損失、商業的機会の損失、商業的信用の損失、取引関係への干渉、ま たはその他商業的損失に基づく損害。 2. 二次的、間接的またはその他を問わず、その他あらゆる損害。 3. 第三者によるお客様に対するあらゆる要求。 4. ViewSonic から権限を付与されていない人物による修理または修理の試み。 州法の発効： 本保証はお客様に特定の法律上の権利を付与します。お客様はまた州によって異な るその他権利を有します。 州によっては、黙示的保証の制限及び / または二次的或い は間接的損害の除外を認めない場合があります。このため、上記の制限及び除外が お客様に適用されない場合があります。 米国及びカナダ以外での販売： 米国及びカナダ以外で販売された ViewSonic 製品に対する保証情報とサービスにつ いては、ViewSonic またはお住まいの地域の ViewSonic 販売店にお問い合わせくださ い。 中国（香港、マカオ、台湾を除く）における本製品に対する保証期間は、メンテナ ンス保証書に記載の条件の対象となります。 ヨーロッパとロシアのユーザーの場合、提供される保証の完全な詳細は www.viewsoniceurope.com で Support/Warranty Information ( サポート / 保証情報 ) を参...
