www.tsicustomerservice.com
A368

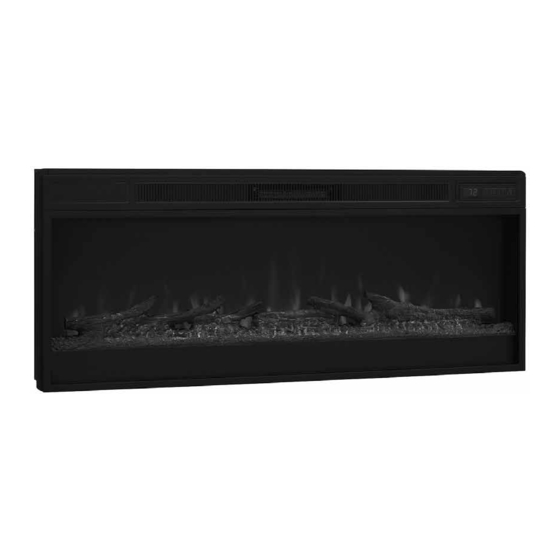

MODEL/ MODELO/ MODÈLE:
42II033FGT
Twin-Star International, Inc; Delray Beach, FL 33445
Made in China • Printed in China • Fabricado en China • Impreso en China • Fabriqué en China • Imprimé en Chine
F E A T U R I N G
1-866-661-1218
1
Español P.13
Français P.24
www.tsicustomerservice.com
Advertisement
Table of Contents
Related Manuals for Twin-Star International Classic Flame Bello 42II033FGT
Summary of Contents for Twin-Star International Classic Flame Bello 42II033FGT
- Page 1 MODEL/ MODELO/ MODÈLE: 42II033FGT Español P.13 Français P.24 www.tsicustomerservice.com 1-866-661-1218 Twin-Star International, Inc; Delray Beach, FL 33445 Made in China • Printed in China • Fabricado en China • Impreso en China • Fabriqué en China • Imprimé en Chine A368 www.tsicustomerservice.com...
-
Page 2: Getting Started
GETTING STARTED 1. Remove the product identification sticker from the front of the insert. Product Identification Sticker 2. Attach the Product Identification Sticker to the Manual below for future reference. This information is used for product registration and also is necessary for customer service. Attach Product Identification Sticker Here 3. -
Page 3: Important Instructions
IMPORTANT INSTRUCTIONS When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock, and injury to persons including the following: 1. Read all instructions before using this appliance. 2. DANGER – High temperatures may be generated under certain abnormal conditions. Do not partially or fully cover or obstruct the front of this heater. -
Page 4: Packing Content
PACKING CONTENT Part Description Quantity Fireplace Insert Front Frame Emberbed with logset Rocks Varies Fireglass Varies Remote Control HARDWARE INCLUDED Screw 0.2 in / 0.4 cm x 0.3 in / 0.8 cm www.tsicustomerservice.com A368... -
Page 5: Installation Instructions
INSTALLATION INSTRUCTIONS Place the emberbed (C) or rocks (D) or decorative fireglass (E) as desired. Slot the front of emberbed into the channel in the tray. A368 www.tsicustomerservice.com... - Page 6 INSTALLATION INSTRUCTIONS Screw 0.2 in / 0.4 cm x 0.3 in / 0.8 cm www.tsicustomerservice.com A368...
- Page 7 OPERATION INSTRUCTIONS Control Panel Display The heater can be operated by either the remote control or the control panel. A368 www.tsicustomerservice.com...
- Page 8 OPERATION INSTRUCTIONS FUNCTION ICON DESCRIPTION FLAME There are 6 brightness levels that can be selected. Settings F6 - F4 decrease in Amber brightness Settings F3 - F1 decrease in Spectrafire brightness HEATER The thermostat setting range is 62°F - 82°F or 17°C - 27°C or continously ON.
-
Page 9: Troubleshooting
TROUBLESHOOTING Problem Root Cause Corrective Action Unplug the fireplace, remove the back panel of the fireplace and check that The thermostat sensor is Display shows “ ” the thermostat is plugged into the main circuit board. If this does not solve broken or disconnected. -
Page 10: Exploded View
EXPLODED VIEW Part Part Name Part Number Y15-S172-P85 Control Panel Buttons Y15-S172-P32 Control Panel Circuit Board Heater/Blower Assembly Y15-S172-P01 Main Circuit Board Y15-S172-P15 INS-NTC Thermostat Sensor Y15-S171-P11 Flame Generator/ Spinner Flame Generator Drive Motor P10-6-Q Blue Flame Circuit Board Y15-S171-P40BL Y15-S172-P40 Flame Circuit Board Y15-S171-TY... -
Page 11: Fcc/Ic Information
FCC/IC INFORMATION Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 12: Year Limited Warranty
1-YEAR LIMITED WARRANTY The manufacturer warrants that your new Electric Fireplace is free from manufacturing and material defects for a period of one year from date of puchase, subject to the following conditions and limitations. 1. Install and operate this appliance in accordance with the installation and operating instructions furnished with the product at all times. -
Page 13: Para Empezar
PARA EMPEZAR 1. Retirar la etiqueta de identificación del producto de la parte delantera del inserto. Etiqueta de Identificación del Producto 2. Colocar la etiqueta de identificación del producto en el Manual más abajo para una referencia futura. Esta información se utiliza para registrar el producto y también es necesaria para el servicio de atención al cliente. Colocar aquí... - Page 14 INSTRUCCIONES IMPORTANTE Cuando utilice electrodomésticos, siempre tome medidas de precaución básicas para evitar incendios, descargas eléctricas y lesiones personales. Entre ellas: 1. Lea todas las instrucciones antes de usar este electrodoméstico. 2. PELIGRO – Es possible que altas temperaturas se pueden generar bajo ciertas condiciones anormales. No cubra parcialmente o totalmente ni obstruya la parte delantera de este calentador.
-
Page 15: Contenido Del Paquete
CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Chimenea Marco delantero Juego de troncos Rocas Varía Fireglass Varía Control remoto ADITAMENTOS Tornillo 0.2 in / 0.4 cm x 0.5 in /1.2 cm A368 www.tsicustomerservice.com... -
Page 16: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN Coloque el Juego de troncos (C) Fireglass (E) o las Rocas (D) como se desee. Slot la juego de troncos en el canal en la bandeja. www.tsicustomerservice.com A368... - Page 17 INSTRUCCIONES DE INSTALACIÓN Tornillo 0.2 in / 0.4 cm x 0.5 in /1.2 cm A368 www.tsicustomerservice.com...
-
Page 18: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN Panel de control Indicadores El calentador puede ser operado por el control remoto o el panel de control. www.tsicustomerservice.com A368... - Page 19 INSTRUCCIONES DE OPERACIÓN FUNCIÓN ICONO DESCRIPCIÓN LLAMA Hay 6 niveles de brillo que se pueden seleccionar. Ajustes F6-F4 disminución del brillo Spectrafire Ajustes F3-F1 disminución del brillo Amber CALENTADOR El rango de ajuste del termostato es de 62°F - 82°F o 17°C - 27°C o continuamente encendido.
-
Page 20: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Problema Origen de la causa Medidas correctivas Desenchufe la chimenea, quite el panel posterior de la chimenea y revise que el termostato esté conectado a la El sensor del termostato está La pantalla muestra “ ”. placa del circuito principal. Si esto no resuelve el problema, dañado o desconectado. -
Page 21: Cuidado Y Mantenimiento
VISTA DESPLEGADA Pieza Nombre de la pieza Número de pieza Y15-S172-P85 Botones del Panel de Control Tarjeta del Circuito del Panel de Control Y15-S172-P32 Montaje del Calentador/ Ventilador Y15-S172-P01 Tarjeta de Circuitos Principal Y15-S172-P15 Sensor del Termostato INS-NTC Y15-S171-P11 Generador/Acelerador de Llama Motor Generador de Llama P10-6-Q Tarjeta de Circuitos de Llama Azul... -
Page 22: Información De Fcc/Ic
INFORMACIÓN DE FCC/IC Advertencia: Los cambios o modificaciones en esta unidad, que no sean aprobados directamente por la parte responsable del cumplimiento, podría anular el derecho de operar el equipo por parte del usuario. NOTA: Este equipo ha sido probado y cumple con los límites especificados para dispositivos digitales de Clase B, conforme a la parte 15 de las Normas de la FCC. -
Page 23: Garantía Limitada De 1 Año
GARANTÍA LIMITADA DE 1 AÑO El fabricante garantiza que su nueva estufa eléctrica no presentará defectos de fabricación ni materiales durante un período de un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes condiciones y limitaciones. 1. -
Page 24: Caractéristiques Du Produit
PRÉPARATION 1. Retirer l’autocollant d’identification du produit sur le devant de l’insertion. Autocollant d’identification du produit 2. Fixer l’autocollant d’identification du produit ci-dessous, dans le manuel, pour référence future. Cette information sera utilisée pour l’ e nregistrement de produit et sera aussi nécessaire pour le service à la clientèle. -
Page 25: Instructions Importantes
INSTRUCTIONS IMPORTANTES Lors de l’utilisation d’appareils électriques, pour éviter les risques d’incendie, d’ é lectrocution et de blessures, toujours suivre les consignes de sécurité de base suivantes : 1. Lisez toutes les directives avant d’utiliser cet appareil. 2. DANGER - Les températures élevées peuvent être générées sous certaines conditions anormales. Ne couvrez et n’ o bstruez pas partiellement ou totalement l’avant de cet appareil de chauffage. -
Page 26: Contenu De L'emballage
CONTENU DE L’EMBALLAGE Pièce Description Quantité Foyer Façade Cadre Lit de braise avec bûche Pierres Varié Verre de Feu Varié Télécommande QUINCAILLERIE INCLUSE 0.2 in / 0.4 cm x 0.5 in /1.2 cm www.tsicustomerservice.com A368... -
Page 27: Instructions Pour L'assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE Placez le braise avec bûche (C) ou de Pierres (D) ou Verre de Feu (E) comme on le souhaite. Insérez la face de emberbed dans le canal dans le bac. A368 www.tsicustomerservice.com... - Page 28 INSTRUCTIONS POUR L’ASSEMBLAGE QUINCAILLERIE INCLUSE 0.2 in / 0.4 cm x 0.5 in /1.2 cm www.tsicustomerservice.com A368...
-
Page 29: Instructions D'opération
INSTRUCTIONS D’OPÉRATION Panneau de commande Indicateurs Le chauffage peut être activé soit par la télécommande ou par le panneau de commande. A368 www.tsicustomerservice.com... - Page 30 INSTRUCTIONS D’OPÉRATION FONCTION ICÔNE DESCRIPTION FLAMME Il y a 6 niveaux de luminosité qui peuvent être selectionnés. Réglage F6 – F4 diminue la luminosité Spectrafire Réglage F3 – F1 diminue la luminosité Ambre La plage de réglage du thermostat est de 17°C à 27°C (62°F à CHAUFFERETTE 82°F) ou à...
-
Page 31: Dépannage
DÉPANNAGE Problème Cause probable Action corrective Débrancher le foyer, retirer le panneau arrière du foyer et vérifier que le Le capteur du thermostat est thermostat est branché sur la plaquette de circuit principale. L’affichage indique “ ”. brisé ou déconnecté. Si cela ne résout pas le problème, contacter le service à... -
Page 32: Entretien Général
VUE EXPLOSIVE Pièce Nom de la pièce Nombre de la pièce Touches du Panneau de Commande Y15-S172-P85 Circuit Imprimé du Panneau de Commande Y15-S172-P32 Assemblage Chauffant / Soufflant Y15-S172-P01 Carte du Circuit Principal Y15-S172-P15 Thermostat de Sensor INS-NTC Rotor du Generateur de Flamme Y15-S171-P11 Moteur d’Entrainement du Générateur de flamme P10-6-Q... -
Page 33: Remplacement Des Piles
INFORMATION CONCERNANT FCC/IC Avertissement: Des changements ou modifications effectués sur cet appareil, non expressément approuvés par la partie responsable de la conformité, pourraient annuler le droit de l’utilisateur concernant l’usage de l’ é quipement. REMARQUE: Cet équipement a été testé et reconnu conforme aux normes applicables aux appareils informatiques de Classe B, en vertu de l’article 15 des réglementations de la FCC. -
Page 34: Garantie Limitée De 1 An
GARANTIE LIMITÉE DE 1 AN Le fabricant garantit que votre nouveau foyer électrique est exempt de défaut de fabrication ou de matériaux durant une année à partir de la date d’achat, en tenant compte des conditions et des restrictions suivantes. 1. - Page 35 NOTES REMARQUES NOTAS www.tsicustomerservice.com 1-866-661-1218 Twin-Star International, Inc. Delray Beach, FL 33445 Made in China • Printed in China • Fabricado en China • Impreso en China • Fabriqué en Chine • Imprimé en Chine A368 www.tsicustomerservice.com...
- Page 36 F E A T U R I N G www.tsicustomerservice.com www.tsicustomerservice.com A368...
