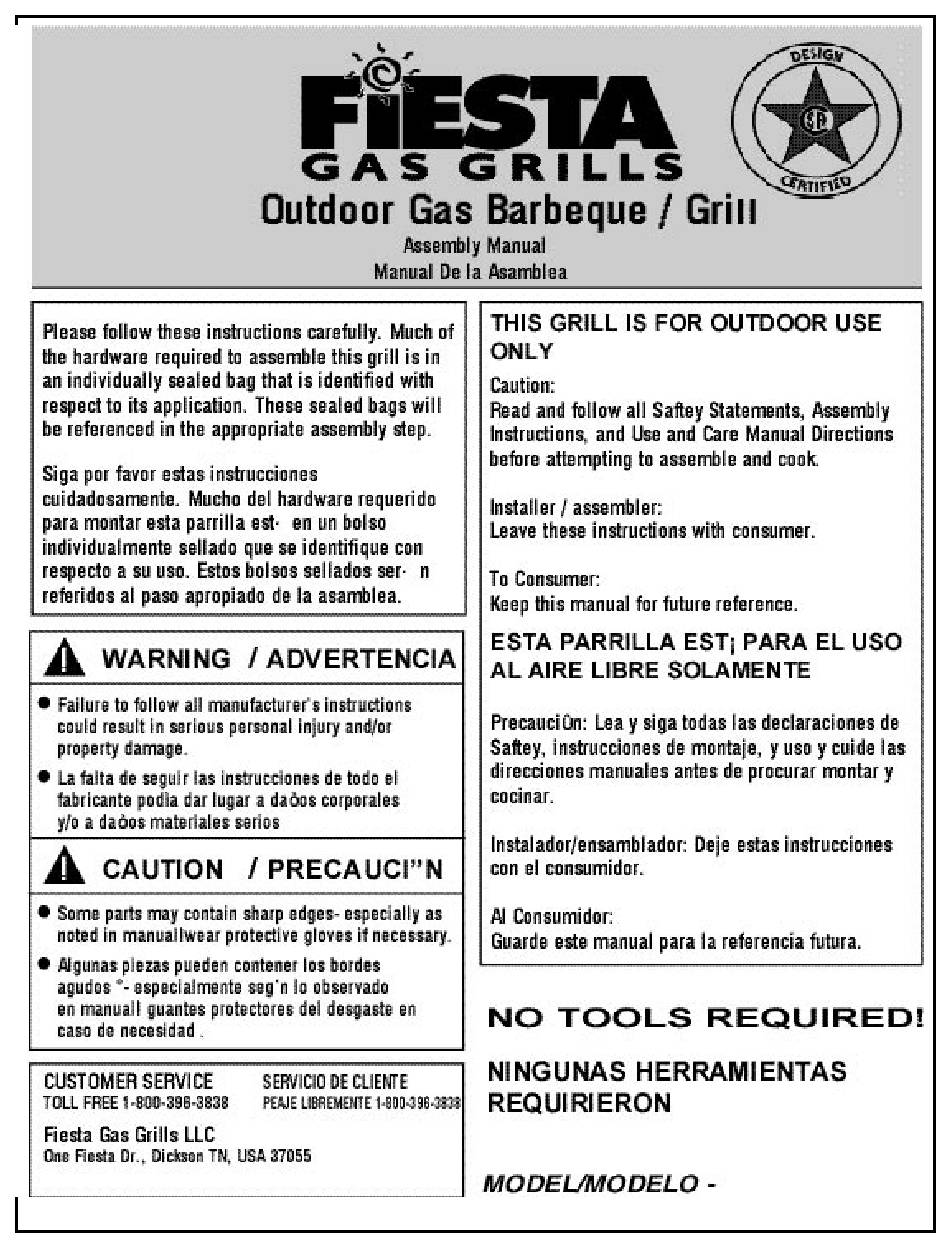

- Page 1 EZA30030-B311...
- Page 2 ������� �������� �������� �� ������ Install Channel, Channel Clamps, and Leg Extensions as Shown. Instale el canal, las abrazaderas del canal, y las extensiones de la pierna segun lo mostrado. 1/4" Wing Nut Tuerca de ala Leg Extension Extensiones de la pierna Channel Clamp Abrazadera del canal Tank Locator Bolt...
- Page 3 ���� ������� ����� ������� Install Back Support Instale Detrás La Ayuda #10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut #10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala...
- Page 4 ������� �������� �������� �� ������� Installation of Console to Leg Assembly. Instalación de la consola al ensamblaje de la pierna. Attach Screw as Shown. Tornillo según lo mostrado. Install Console as Shown. Instalar consola según lo mostrado.
- Page 5 ���� �������� �������� �� ���� Install Base Casting and Grease Cup Clip Instalar el bastidor bajo y engrase el clip de la taza Soup Can not Supplied with Grill. La sopa no puede provisto de la parrilla.
- Page 6 ������ �������� �������� �� �������� Install Burner as Shown. Bar Burner Instalar hornilla de la según Hornilla lo mostrado. Enlarged View of Burner Installed. Vista agrandada de la hornilla instalada. Note: Be Sure Valves Fit into Burner Tubes During Installation. Nota: Este seguro que las válvulas encaje bien durante la instalación de la consola.
- Page 7 ����� �������� �������� �� ������� Install Side Shelf. Instalar el desvío lateral del estante. Slide Shelf onto Legs. Tabs on Underside of Shelf will Snap into Notches. Resbale los estantes sobre las piernas. Las tubulaciones en el superficie inferior del estante se encajarán a presión hacia muescas.
- Page 8 ���� ���� �������� �������� ������ ��� ����� Install Heat Tent as Shown. Instale la tienda del calor según lo demostrado. Note: Some parts may have sharp edges or burrs. Handle with care. Nota: Algunas piezas pueden tener bordes o rebabas agudos. Dirija con cuidado Note: Some parts may have sharp edges or burrs.
- Page 9 ��� �������� �������� �� �� ���� Install Lid, Handle, Cooking Grid,Warming Rack, Hinge Clip, and Logo. Instale la tapa, manija, cocinando rejilla, el estante que se calienta, el clip de la bisagra, y la insignia. Use Logo bag pack. Utilice el paquete del bolso de la insignia.
- Page 10 ���� ������������ ����������� ��� ������ Insert Tank Bracket into Slot, Rotate 90 Degrees. Slide Down Over Tank Ring to Hold Tank in Place. Inserte el soporte del tanque en ranura, rote 90 grados. Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar. IMPORTANT: Ensure hose assembly does not contact the casting,...
