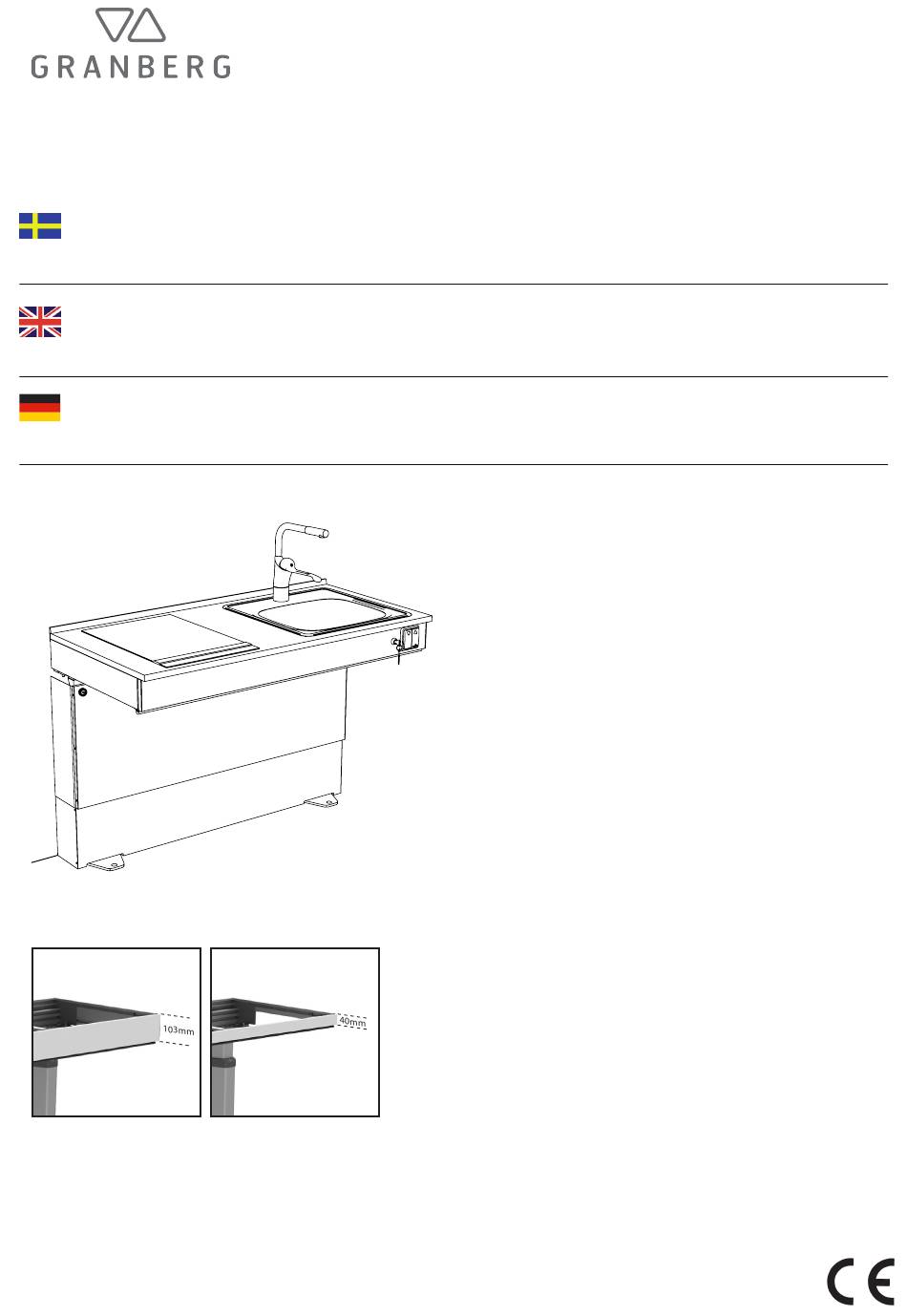

- Page 1 Dok. Nr: M6310 V: 2.0 2021-01-27 Installationsanvisning Baselift 6310H / 6310L Installation Instructions Baselift 6310H / 6310L Montageanleitung Baselift 6310H / 6310L 6310H 6310L...
- Page 2 Förberedelser / Preparations / Vorwort Tack för att ni har valt att installera en produkt från Granberg! För att produkten ska fungera säkert är det ytterst viktigt att installationsanvisningen följs. Installatör skall läsa och förstå hela installationsanvisningen innan installation påbörjas.
- Page 3 Teknisk data / Technical data / Technische Daten (mm) 15 - 40 6310H = 103 mm 6310L = 40mm Baselift 6310 230/50Hz/5.0A 20 mm / s 300 mm 100 kg 6 / 1h L - 230 Please note that dimensions above are for standard installation.
- Page 4 Planering / Planning / Planung Mycket Viktigt! Kontrollera väggens före installation. Max belastning på lyftenhet är 100 kg och egenvikt upp mot 100 kg. Säkerställ att väggen klarar den koncentrerade belastning som uppkommer under motorenheter. Säkerställ att motorenheterna kan fixeras i väggen och att konstruktionen ej är porös. I vissa fall kan väggen behöva förstärkas och anpassas för att motorenheter skall kunna fixeras tillfredsställande.
- Page 5 Elektricitet och Vatten / Electricity and Water / Strom und Wasser (mm) Lyftenheten kräver ett eluttag och förbrukar maximalt 5A. Om bänken är utrustad med diskho placeras anslutningar till El, Vatten och Avlopp centriskt under blandaren. The lifting unit requires one power outlet and consumes a maximum of 5A If the counter has a sink, the connections for electricity, water and drain should be placed centrally below the mixer.
- Page 6 Leveransinnehåll / Content of delivery / Lieferumfang Tillbehör / Accessories / Zubehör 16 mm 12x 3x16 mm 2x M6x12...
- Page 7 min 25 L - 230...
- Page 13 Träfront / wooden front / Holzfront B - 4mm > 100 > 60 För låda For drawer Für schubkasten DWG NO. 10433 REVISION Granberg Interior AB Tel. +46(0)11197750 info@granberg.se TITLE: Frontfästen www.granberg.se DWG NO. 10433 REVISION T I T DRAWN...
- Page 16 16 mm 6x 3 x 16 mm L - 10mm Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se Joel DRAWN MATERIAL: 2020-03-13 CHECKED WEIGHT: TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m SIONS ARE IN MILLIMETERS DEBUR AND BREAK SHARP EDGES DO NOT SCALE DRAWING...
- Page 17 2x M6x12 HEX 4...
- Page 18 16 mm 6x 3 x 16 mm DWG NO. 04453 Granberg Interior AB Tel. +46(0)11197750 info@granberg.se TITLE: Täckskiva 120 www.granberg.se DRAWN MATERIAL: FINISH: CHECKED WEIGHT: SCALE:1:5 SHEET 1 OF 1 UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Page 20 Inställning / Adjustment / Einstellung Leveler Wasserwaage...
- Page 21 Inställning / Adjustment / Einstellung...
-
Page 22: Functional Tests
Funktionsprov Efter installation ska komplett funktionsprov: Provkör lyftenheten upp och ner hela vägen till respektive ändläge. Kontrollera att lyften löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. Kontrollera att inga kablar kommer i kläm och att de är fixerade. Kör lyftaren nedåt och funktionstesta klämlisten runt hela ramen . - Page 23 Innan driftsättning - Läs användarmanual Endast behöriga personer får använda denna produkt! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår användarmanualen innan driftsättning. Användarmanualen medföljer denna installationsanvisning som separat häfte. Samtliga handlingar som medföljer produkten ska finnas tillgänglig för berörd personal, förvaras på...
