SMALL
270
MEDIUM
420

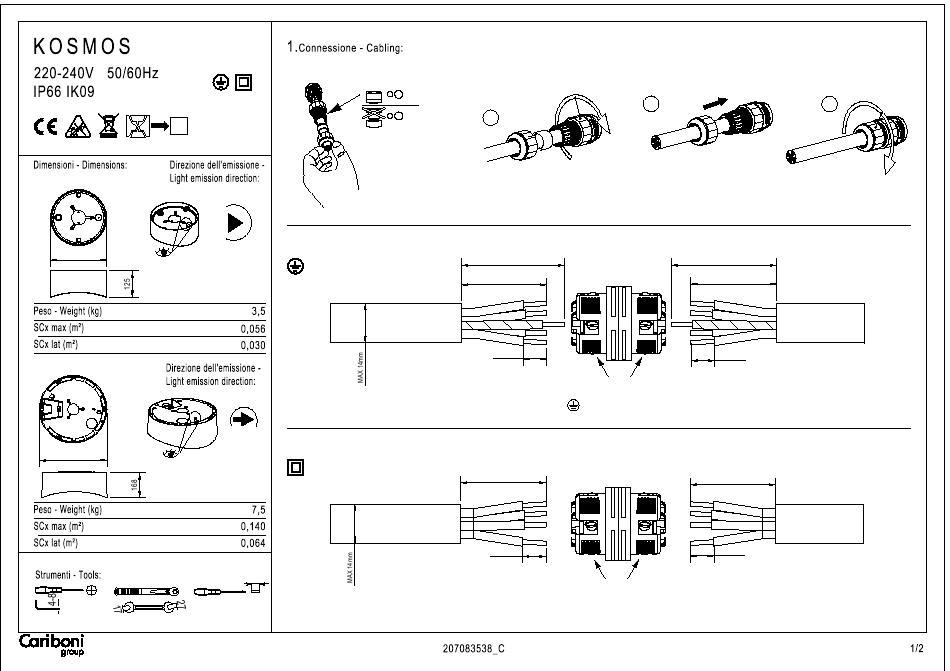

1.1 GENERALE - GENERAL
Ø 7 - 8.5 mm
Ø 9 - 14 mm
1.2 CL I
Alla rete
To the line
1.3 CL II
Alla rete
To the line
4
B
2,5 Nm
A
Per entrambi i lati
For both sides
30mm
25mm
6 mm
1 - L (marrone - BROWN) 4 - TLC + (DA+ / 1-10+) (grigio - GREY)
2 - N (blu - BLU)
5 - TLC - (DA- / 1-10-) (nero - BLACK)
3 -
(giallo-verde - GREEN-YELLOW)
25mm
6 mm
1 - L (marrone - BROWN)
3 - TLC + (DA+ / 1-10+) (grigio - GREY)
2 - N (blu - BLU)
4 - TLC - (DA- / 1-10-) (nero - BLACK)
2,5 Nm
C
Per entrambi i lati
Per entrambi i lati
For both sides
For both sides
30mm
25mm
All'apparecchio
To the luminaire
6 mm
Collegare sempre tutti i cavi al connettore
Always connect all the cables to the connector
25mm
All'apparecchio
To the luminaire
6 mm
Collegare sempre tutti i cavi al connettore
Always connect all the cables to the connector
