Summary of Contents for Iluminarc LOGIC POE X

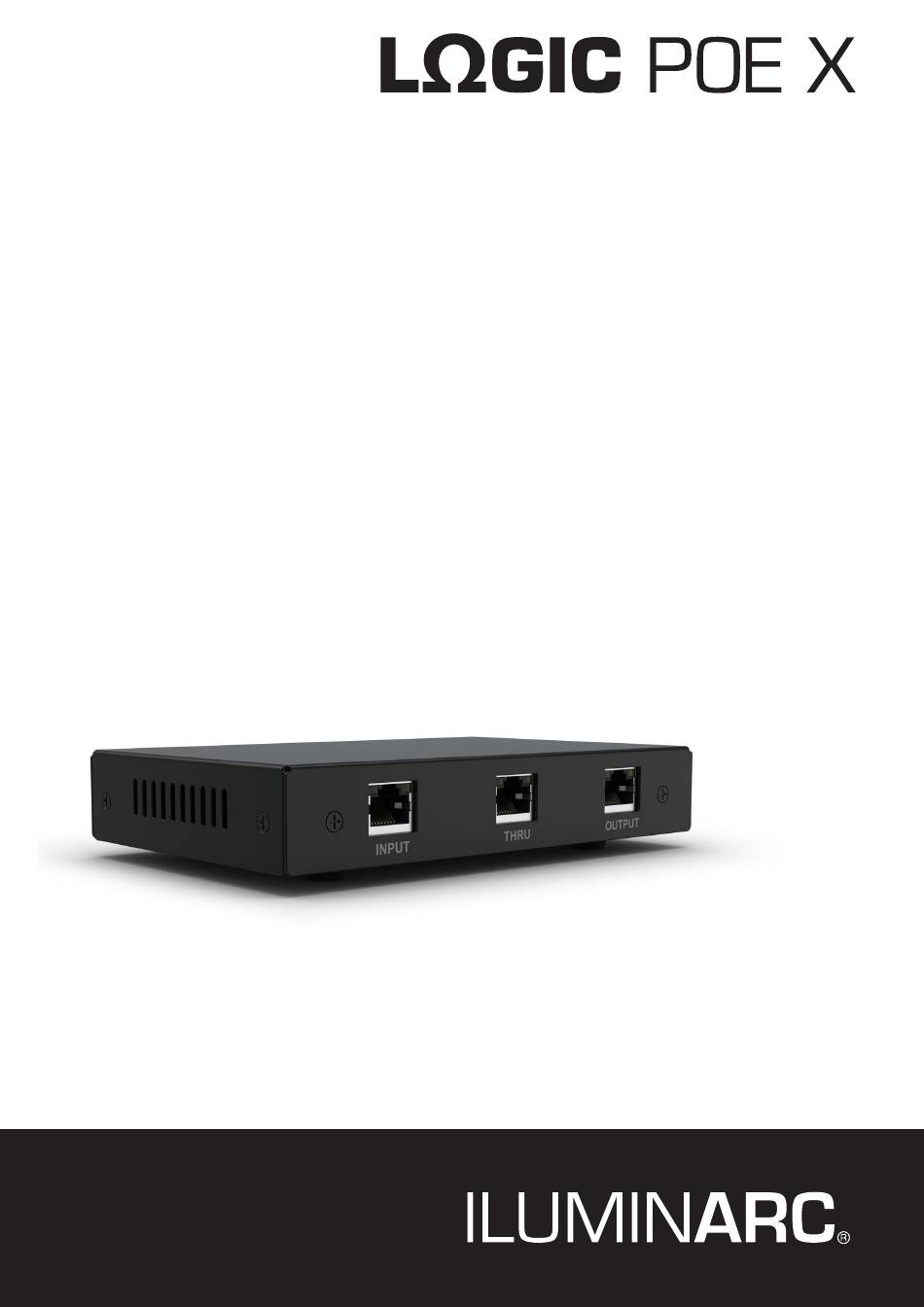

- Page 1 Quick Reference Guide English Español Français Deutsch Nederlands Model ID: LOGICPOEX...
-
Page 2: Fcc Compliance
LIMITED WARRANTY FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE. For Customers in the United States and Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting. For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and Germany: www.www.iluminarc.com/warranty-registration-architectural-lighting. -
Page 3: Product Description
DC Power This product is powered by the LΩGIC Drive 2X via a CAT6 connection of 52 VDC. Download the User Manual for the LΩGIC Drive 2X from www.iluminarc.com for more details. Power Linking You can link up to 8 LΩGIC MR16 Downlight S products from one output of the LΩGIC Drive 2X via the LΩGIC POE X. - Page 4 QUICK REFERENCE GUIDE Connecting and Cabling The LΩGIC POE X has an INPUT port, a THRU port (data only), and an OUTPUT port (power and data) which require CAT6 ethernet connections. LΩGIC Drive 2X LΩGIC POE X LΩGIC MR16 Downlight S Between LΩGIC Drive 2X and LΩGIC POE X: Short cables may use a smaller gauge, but any cable longer than 50 ft (15 m) must be 23 AWG and shielded, or the products may not receive enough power.
- Page 5 QUICK REFERENCE GUIDE RDM Chart Refer to the LΩGIC POE X product page on www.iluminarc.com for the latest RDM Chart. GET SET Category RDM Parameter IDs (Slot 21-22) Value Required Detail DISC_UNIQUE_BRANCH 0x0001 Network DISC_MUTE 0x0002 Management DISC_UN_MUTE 0x0003 ...
-
Page 6: Technical Specifications
QUICK REFERENCE GUIDE Technical Specifications Dimensions and Weight Length Width Height Weight 5.95 in (151 mm) 3.86 in (98 mm) 1.22 in (31 mm) 1.1 lb (0.5 kg) Note: Dimensions in inches are rounded. Power Power Source Input Voltage Power via POE Output Voltage Voltage Selection Power Over Ethernet... -
Page 7: Guía De Referencia Rápida
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.www.iluminarc.com/warranty-registration-architectural-lighting. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.www.iluminarc.com/warranty-registration-architectural-lighting. - Page 8 Alimentación CC Este producto recibe la alimentación del LΩGIC Drive 2X a través de una conexión CAT6 de 52 V CC. Descargue el manual de usuario del LΩGIC Drive 2X de www.iluminarc.com para una información más detallada. Alimentación en cadena Puede enlazar hasta 8 productos LΩGIC MR16 Downlight S desde una salida del LΩGIC Drive 2X a través del...
- Page 9 GUÍA DE REFERENCIA RÁPIDA Conexión y cableado El LΩGIC POE X tiene un puerto INPUT (entrada), un puerto THRU (solo datos) y un puerto OUTPUT (salida, alimentación y datos) que necesita conexiones Ethernet CAT6. LΩGIC Drive 2X LΩGIC POE X LΩGIC MR16 Downlight S Entre el LΩGIC Drive 2X y el LΩGIC POE X:...
- Page 10 GUÍA DE REFERENCIA RÁPIDA Gráfico RDM Consulte la página del producto LΩGIC POE X en www.iluminarc.com para ver el último gráfico RDM. GET SET Categoría ID de parámetros RDM (Ranura 21-22) Valor Requerido Detalle DISC_UNIQUE_BRANCH 0x0001 Network DISC_MUTE 0x0002 ...
-
Page 11: Especificaciones Técnicas
GUÍA DE REFERENCIA RÁPIDA Especificaciones Técnicas Dimensiones y Peso Longitud Anchura Altura Peso 151 mm (5,95”) 98 mm (3,86”) 31 mm(1,22”) 0,5 kg (1,1 lb) Nota: las dimensiones en pulgadas están redondeadas. Alimentación Fuente de Alimentación a Tensión de entrada Tensión de salida Selección de Tensión Alimentación... -
Page 12: Manuel De Référence
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.www.iluminarc.com/warranty-registration-architectural-lighting. Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.www.iluminarc.com/warranty-registration-architectural-lighting. -
Page 13: Description Du Produit
Courant continu Cet appareil est alimenté par le LΩGIC Drive 2X via une connexion CAT6 de 52 VDC. Pour plus de détails, téléchargez le manuel d’utilisation du LΩGIC Drive 2X sur www.iluminarc.com. Chaînage électrique Vous pouvez connecter jusqu’à 8 appareils LΩGIC MR16 Downlight S à partir d’une seule sortie du LΩGIC Drive 2X en utilisant un LΩGIC POE X. - Page 14 MANUEL DE RÉFÉRENCE Connexion et câblage Le LΩGIC POE X dispose d’un port INPUT, un port THRU (données uniquement) et un port OUTPUT (alimentation et données) qui nécessitent des connexions Ethernet CAT6. LΩGIC Drive 2X LΩGIC POE X LΩGIC MR16 Downlight S Entre un LΩGIC Drive 2X et un LΩGIC POE X : Il est possible d’utiliser des câbles de diamètre plus petit pour les distances courtes, mais tout câble de plus de 15 m (50...
- Page 15 MANUEL DE RÉFÉRENCE Graphique RDM Reportez-vous à la page du produit LΩGIC POE X sur www.iluminarc.com pour la dernière graphique RDM. ID de paramètre RDM GET SET Catégorie Valeur Obligatoire Détail (emplacement 21-22) DISC_UNIQUE_BRANCH 0x0001 Network DISC_MUTE 0x0002 ...
-
Page 16: Spécificités Techniques
MANUEL DE RÉFÉRENCE Spécificités Techniques Dimensions et Poids Longueur Largeur Hauteur Poids 151 mm (5,95 po) 98 mm (3,86 po) 31 mm (1,22 po) 0,5 kg (1,1 lb) Remarque: Les dimensions en pouce sont arrondies. Alimentation Source Tension d'entrée Alimentation via POE Tension de sortie Sélection de tension d'alimentation... -
Page 17: Über Diese Schnellanleitung
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.www.iluminarc.com/warranty-registration-architectural-lighting. Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.www.iluminarc.com/warranty-registration-architectural-lighting. - Page 18 Gleichstrom Dieses Produkt wird vom LΩGIC Drive 2X über eine CAT6-Verbindung mit 52 VDC versorgt. Laden Sie für weiterführende Informationen zum LΩGIC Drive 2X unter www.iluminarc.com das Benutzerhandbuch herunter. Serienschaltung der Geräte Sie können an einem Ausgang des LΩGIC Drive 2X über die LΩGIC POE X bis zu 8 LΩGIC MR16 Downlight S-Produkte anschließen.
-
Page 19: Montage
SCHNELLANLEITUNG Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsmaterial dafür ausgelegt sind, das Produktgewicht tragen zu können. Der LΩGIC POE X verfügt am Boden über in vier Richtungen zeigende, ovale Öffnungen für die Befestigung an einer Wand oder zur Sicherung auf einer Oberfläche. - Page 20 SCHNELLANLEITUNG Zwischen LΩGIC Drive 2X und LΩGIC POE X: Bei kurzen Kabeln kann ein kleinerer Querschnitt verwendet werden, aber jedes Kabel mit einer Länge von mehr als 15 m muss 23 AWG und abgeschirmt sein, da die Produkte andernfalls nicht ausreichend mit Strom versorgt werden. Kabelanforderungen: Max./min.
- Page 21 SCHNELLANLEITUNG RDM-Diagramm Die neueste RDM-Diagramm finden Sie auf der LΩGIC POE X-Produktseite unter www.iluminarc.com. RDM-Parameter-IDs GET SET Kategorie Wert Benötigte Detail (Steckplatz 21-22) DISC_UNIQUE_BRANCH 0x0001 Network DISC_MUTE 0x0002 Management DISC_UN_MUTE 0x0003 QUEUED_MESSAGE 0x0020 IDENTIFY_DEVICE, DEVICE_INFO, SOFTWARE_VERSION_LABEL,...
-
Page 22: Technische Daten
SCHNELLANLEITUNG Technische Daten Abmessungen und Gewicht Länge Breite Höhe Gewicht 151 mm (5,95 Zoll) 98 mm (3,86 Zoll) 31 mm (1,22 Zoll) 0,5 kg (1,1 lb) Hinweis: Abmessungen in Zoll sind gerundet. Leistungsaufnahme Stromquelle Eingangsspannung Strom über PoE Ausgangsspannung Spannungsauswahl Stromversorgung über 52-56 VDC 75 W... -
Page 23: Beknopte Handleiding
BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.www.iluminarc.com/warranty-registration-architectural-lighting. Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. - Page 24 Gelijkstroom Dit product wordt via een CAT6-aansluiting van 52 VDC door de LΩGIC Drive 2X gevoed. Download de gebruikershandleiding voor de LΩGIC Drive 2X vanaf www.iluminarc.com voor meer informatie. Power Linking U kunt tot 8 LΩGIC MR16 Downlight S-producten koppelen vanaf één uitgang van de LΩGIC Drive 2X via de LΩGIC POE X.
- Page 25 BEKNOPTE HANDLEIDING Aansluiten en bekabelen De LΩGIC POE X heeft een INPUT-poort, een THRU-poort (alleen gegevens) en een OUTPUT-poort (voeding en gegevens) die CAT6-ethernetverbindingen vereisen. LΩGIC Drive 2X LΩGIC POE X LΩGIC MR16 Downlight S Tussen LΩGIC Drive 2X en LΩGIC POE X: Korte kabels kunnen een kleinere dikte gebruiken, maar elke kabel die langer is dan 50 ft (15 m) dient 23 AWG dik en afgeschermd te zijn, anders krijgen de producten mogelijk onvoldoende voeding.
- Page 26 BEKNOPTE HANDLEIDING RDM-kaart Raadpleeg de productpagina van LΩGIC POE X op www.iluminarc.com voor de nieuwste RDM-kaart. GET SET Categorie RDM-Parameter-ID’s (Sleuf 21-22) Waarde VerplichtDetail DISC_UNIQUE_BRANCH 0x0001 Network DISC_MUTE 0x0002 Management DISC_UN_MUTE 0x0003 QUEUED_MESSAGE 0x0020 IDENTIFY_DEVICE, DEVICE_INFO,...
-
Page 27: Technische Specificaties
BEKNOPTE HANDLEIDING Technische Specificaties Afmetingen en gewicht Lengte Breedte Lengte Gewicht 151 mm (5,95 in) 98 mm (3,86 in) 31 mm (1,22 in) 0,5 kg (1,1 lb) Let op: Afmetingen in inches zijn afgerond. Stroom Stroombron Ingangsspanning Stroom via POE Uitgangsspanning Spanning Selectie Power Over Ethernet... -
Page 28: Multi-Language
General Information Technical Support World Headquarters Address: 5200 NW 108th Ave. Voice: (844) 393-7575 Sunrise, FL 33351 Fax: (954) 756-8015 Voice: (954) 577-4455 Email: support@iluminarc.com Fax: (954) 929-5560 Toll Free: (800) 762-1084 Website: www.iluminarc.com U.K. Address: Unit 1C Email: UKtech@chauvetlighting.eu...
