Hemiplegiarmstöd
Ingående delar:
1 x
Montering / Justering
1
e
4
d
Montering

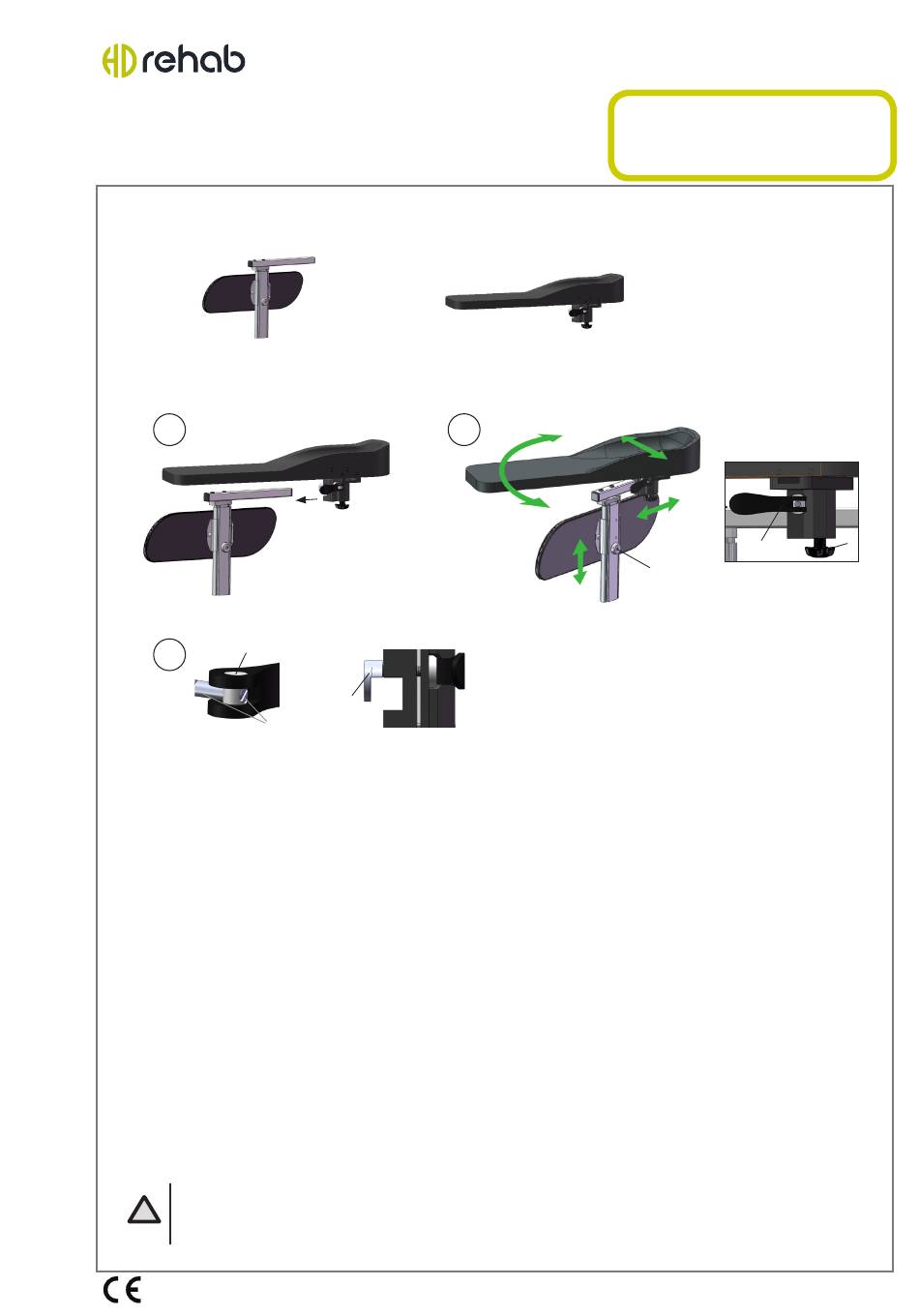

1. Öppna låsspaken (a) och trä på armstödsenheten på ställröret, lås därefter med spaken.
2. Montera armstödet i armstödsfästet på en HD Balance rullstol. Observera att armstödet finns i höger- resp.
vänsterutförande.
3. Ställ in önskat läge i djup (A) och vinkel (B) med hjälp av låsspaken (a) samt i sidled (C) genom att lossa ratten
(b) och därefter skjuta armstödet i sidled. Höjden (D) ställs in med knappen på stolpen (c). Lås spak och ratt
när du är nöjd. Om låskraften är för svag, justera enligt nedan.
Justering av låskraft för klämspaken (a):
4. Öppna låsspaken så mycket som möjligt så att du fortfarande kommer åt justerskruven (d). Dra åt skruven
(d) tills dess att önskad låskraft uppnås. (Detta kan göras när armstödet sitter på rullstolen.)
Om det behövs mer spännkraft än skruven kan åstadkomma kan armstödet behöva tas bort från stolpen och
skruven (d) justeras i hylsan (e). Även brickan (f) måste justeras till läget i bild 4b innan armstödet träs på stolpen.
Användning och skötselråd
Armstödet kan rengöras genom avtorkning med tvål och vatten. För övrig information se
Underhållsanvisning, art nr 95730.
- Det föreligger viss klämrisk mellan armstödets rörliga delar. Var särskilt uppmärksam på
brukarens armar och händer vid injustering av armstödets position!
!
- Armstödet skall ej belastas och användas som stöd vid förflyttning i och ur rullstolen.
