Globo PA025.BI Assembly Instructions

ISTRUZIONIÊ DIÊ MONTAGGIOÊ
CASSETTAÊ MONOLITOÊ PAESTUM
PAESTUMÊ CLOSEÊ COUPLEÊ CISTERN

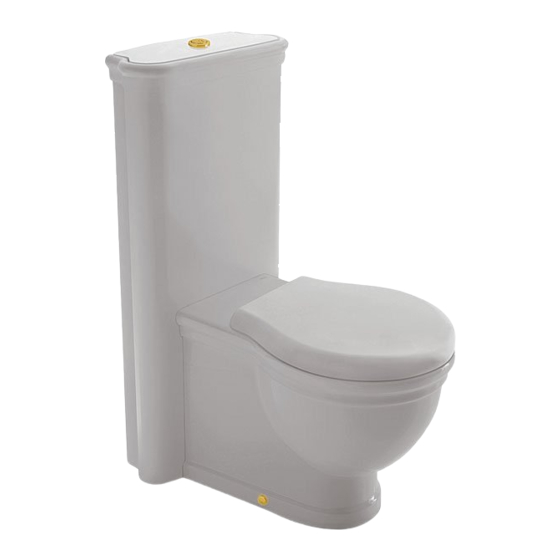

Cassetta monolito per vaso cod. PA025.BI. Completa di meccanismo
di scarico cromato dual flush scarico 6/3,5 lt GEBERIT. Entrata acqua
posteriore dx/sx.
Monolith cistern to be matched with pan cod. PA025.BI. Provided with
chromium-plated GEBERIT dual-flush discharge mechanism 6/3,5 lt.
Rh/Lh rear water inlet.
430
370
140
160
76
Scarico pavimento
"S" trap
180
250
Ingresso acqua posteriore
Back water inlet
930
830

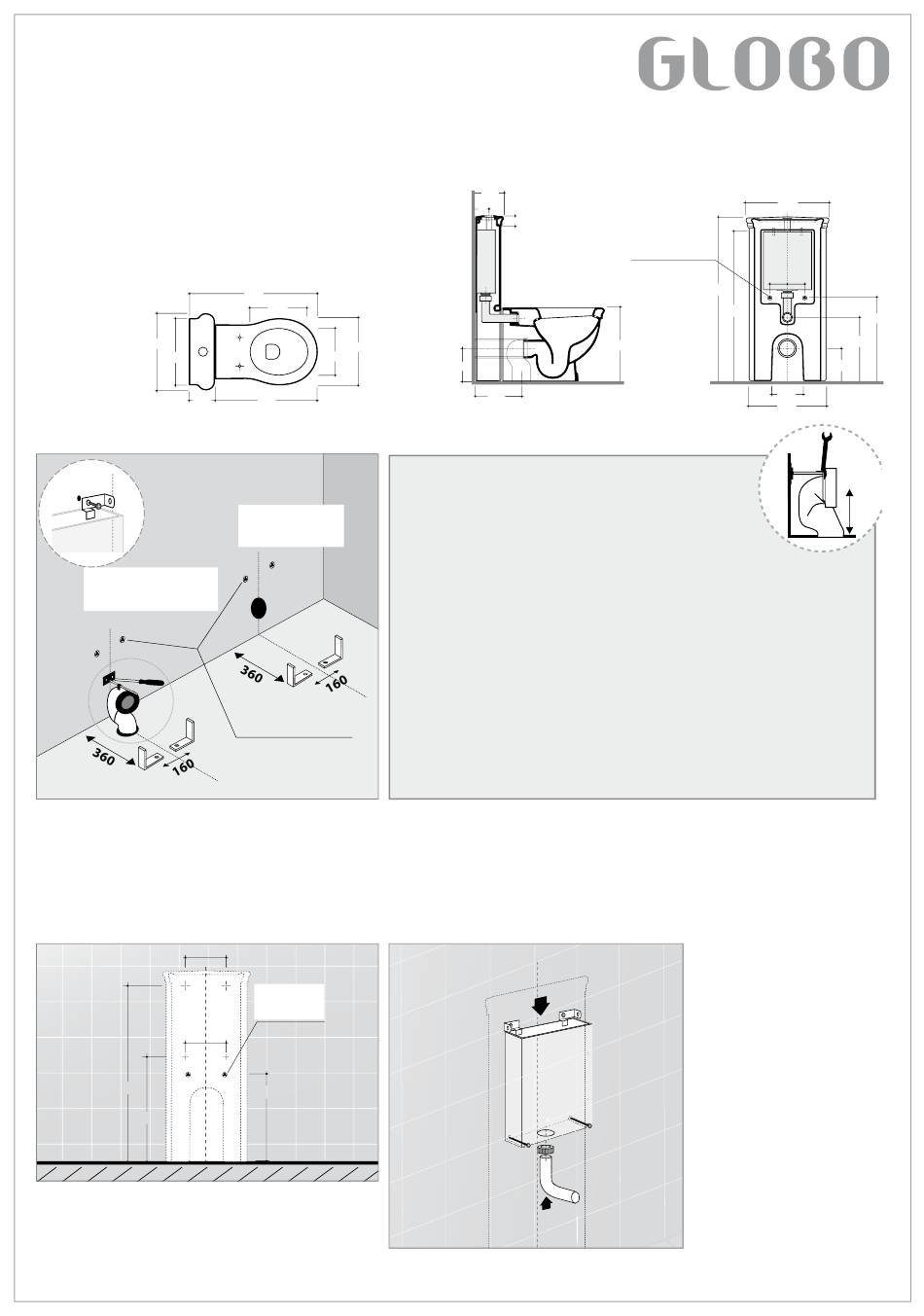

1_Predisporre gli scarichi secondo le quote riportate sulle schede tecniche e bloccare i due fissaggi al pavimento secondo le misure riportate nell'illu-
strazione. E' importante nel caso di installazione con scarico a pavimento bloccare la curva di scarico (art. VA 079) alla parete per mezzo dell'apposita
barra filettata facente parte del kit.
Prepare the draining systems and the hydraulic connections according to the technical schemes and then block the two fixings on the floor in accordance with
the measures in the picture. In case of "S" trap installation it is important to block the draining curve (art. VA 079) to the wall with the appropriate threated bar
supplied with the kit.
2
240
180
VA 079
245
855
475
2_Segnare sulla parete alle quote indicate, i 4 punti da forare.
Mark the 4 points to drill on the wall according to the given di-
mensions.
/Ê ASSEMBLYÊ INSTRUCTIONS
710
320
370
260
570
1
Installazione VA 079
54
Ingresso acqua posteriore
Back water inlet
1_Innestare la curva tecnica sullo scarico a pavimento all'altez-
Scarico parete
za di 180 mm centro foro di scarico.
Connect the curve to the floor draining 180mm height from the
"P" trap
outlet hole centre.
2_Ancorare alla parete la piastra in metallo a cinque fori fornita
nel kit con il foro centrale filettato in asse con lo scarico ed alla stessa altezza delle due
410
alette di bloccaggio sopra la curva.
Fix the 5 holes anchor plate to the wall so that the threaded central hole is in axis with the
outlet and at the same height as the two locking tongues on the curve.
3_Tagliare il perno filettato alla misura necessaria per collegare la curva con il supporto
460
sulla parete ed avvitarlo su quest'ultimo.
Cut the threaded pivot to the dimension required to connect the curve to the wall anchor and
screw it down.
Ingresso acqua dx o sx
Water inlet dx or sx
4_Innestare il perno sulle due alette della curva tecnica e provvedere al bloccaggio con
115 115
il dado e controdado forniti nel kit.
Connect the pivot to the two tongues of the curve and screw it down by means of the nuts
supplied in the kit.
380
350
180
195
440
3
Ingresso Acqua
posteriore
Back water inlet
380
710
320
430
370
140 570
160
76
54
180
250
460
115 115
930
830
180
195
440
54
370
260
180
250
460
Ingresso acqua posteriore
Back water inlet
115 115
930
830
410
195
440
380
350
3_Bloccare la cassetta nella par-
te bassa con le 2 viti e i tasselli
forniti in dotazione nel kit. Pro-
cedere bloccandola alla parete
tramite le due staffe come ri-
portato in figura 3A. Collegare il
tubo di scarico.
Plug up the plastic cistern in the
bottom by means of the two
screws provided. Fix it to the wall
using the two brackets as shown
in figure 3A. Connect the drain
pipe.
Scarico pavimento
"S" trap
410
380
350
180
180
VA 079
