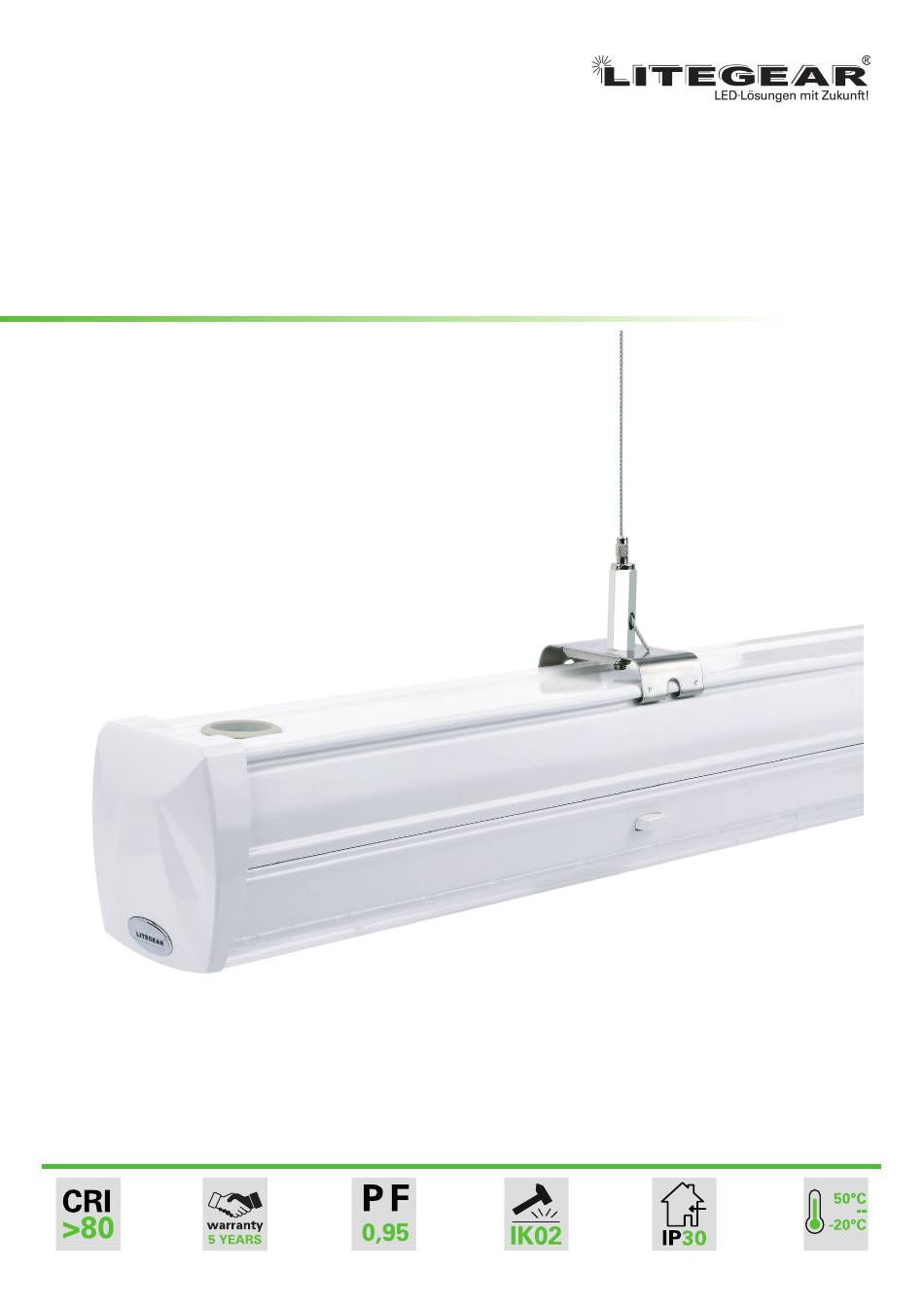

- Page 1 Xona Maxima Basic LED-Lichtlinien System LED linear light system Montageanleitung Installation manual...
-
Page 2: Product Preview
Allgemeine Hinweise General information Allgemeine Sicherheitshinweise / General safety instructions: Um die Gefahr von Personen- oder Sachschäden durch Feuer, Stromschlag, herabfallende Teile, Schnitte / Abschürfungen und andere Gefahren zu vermeiden, beachten Sie bitte die folgenden Hinweise, bevor Sie die Leuchte montieren. •... -
Page 3: Installation Und Montage
Installation und Montage Installation X-Verbinder T-Verbinder L-Verbinder X-node T-node L-node Blindabdeckung 599–1.499 mm Sensor-Modul mit Phasenabgriff (Stahl oder Kunststoff) 599–1.499 mm blankcover 599–1,499 mm sensor module with phase pickup selector (steel or PC) 599–1,499 mm Leuchtenträger für Flucht-und Rettungsleuchten mit Phasenabgriff steel blankcover for exit/emergency signs Technischer Aufbau (einzelne Leuchte) Technical construction (single luminaire) - Page 4 Installation und Montage Installation Funktionsbeschreibung Kabelbezeichnung Function Description Description of the wires Mode Mode 3 phase DALI 1-10V Batt EMG1 EMG2 5-adrige Tragschiene 5-core trunking rail • 8-adrige Tragschiene 8-core trunking rail • • • DIM+ DIM- • • • DA/L DA/N •...
- Page 5 Installation und Montage Installation 5-adrig 5-cores L2 PE 8-adrig 8-cores DIM- / DA/N / EL1 DIM+ / DA/L / EL1 12-adrig 12-cores DIM- DA/N DIM+ DA/L Xona Maxima manual Xona Maxima Anleitung 5...
- Page 6 Installation und Montage Installation Montage (eine Schiene) Mounting (one trunking rail) Montieren Sie ggf. den Haken Hängen Sie das Seil (Kette) Drücken Sie den Ring auf Drücken Sie den Clip auf in die Decke. in dem Haken ein. dem Montageclip um die die Schiene.
- Page 7 Installation und Montage Installation Bitte beachten Sie: Der erste Aufhängepunkt am Anfang bzw. Ende einer Lichtlinie darf maximal 100–800 mm Abstand zum Anfang/Ende der Linie haben. Dies trifft ebenfalls auf die Eckverbindungen zu. The first suspension point at the beginning or at the end of a light line may have a maximal distance of 100–800 mm to corner joint.
- Page 8 Installation und Montage Installation Das zweite LED-Modul montieren Sensor-Modul montieren Assemble the first LED-module Assemble the Sensor-module Leuchtenträger mit Stromschienen montieren Blindabdeckung montieren Assemble cover with rail out for tracklight Assemble blankcover drücken press Anpassung der Ausgangsleistung: Adjustment of the output power: Mittels der DIP-Schalter lässt sich die Ausgangsleistung am LED-Treiber in 4 Stufen anpassen, je nach gewünschter Helligkeit und Anwendung: 35W, 40W, 45W, 50W beziehungsweise: 55W, 60W, 65W, 70W...
- Page 9 Installation und Montage Installation Dali-Steuerung/-Dimmung: Dali Control/Dimming: Alternativ zur Standard Version können Sie auch Dali gesteuerte Varianten erhalten. Diese haben die gleiche Artikel-Nummer enden aber mit LG..DA. Sie benötigen hierzu immer eine Tragschiene mit mindestens 8-adriger Verdrahtung. Zwei dieser Adern dienen der Dali-Dimmung über ein externes Steuergerät, einen Dali-Sensor oder Dali Poti.
- Page 10 Installation und Montage Installation Notlicht Version: Emergency Light Version: Wir unterscheiden generell zwischen zwei Notlichtvarianten: Solche mit externer Zentralbatterie, Versorgungsspannung 220V DC über separate Versorgungsleitungen. Hierzu werden Tragschienen mit 12-Adern benötigt, davon 4 Adern für eine alternierende Notstromverdrahtung. Eine weitere Variante ist mit interner Notstrombatterie (LG30965, LG30966) und speziellem Notstromtreiber mit interner Umschaltweiche (LG31777, LG31778).
- Page 11 Installation und Montage Installation Max. Anzahl der Leuchten an einer Phase Max. number of lights on one phase 35 W 35 W DALI 50 W 70 W Leitungsschutzschalter 13 Unit 21 Unit 8 Unit 5 Unit Circuit breaker B16A Leitungsschutzschalter 12 Unit 22 Unit 8 Unit...
-
Page 12: Disposal Instructions
With this kind of waste separation, application, and waste disposal of used devices you achieve an important share to environmental protection Diese Leuchte enthält eine Lichtquelle der Energieeffizienzklasse This luminaire contains a light source of energy efficiency class Litegear GmbH An Fürthenrode 45 52511 Geilenkirchen Deutschland / Germany Tel.: +49 2451 48453-0...
