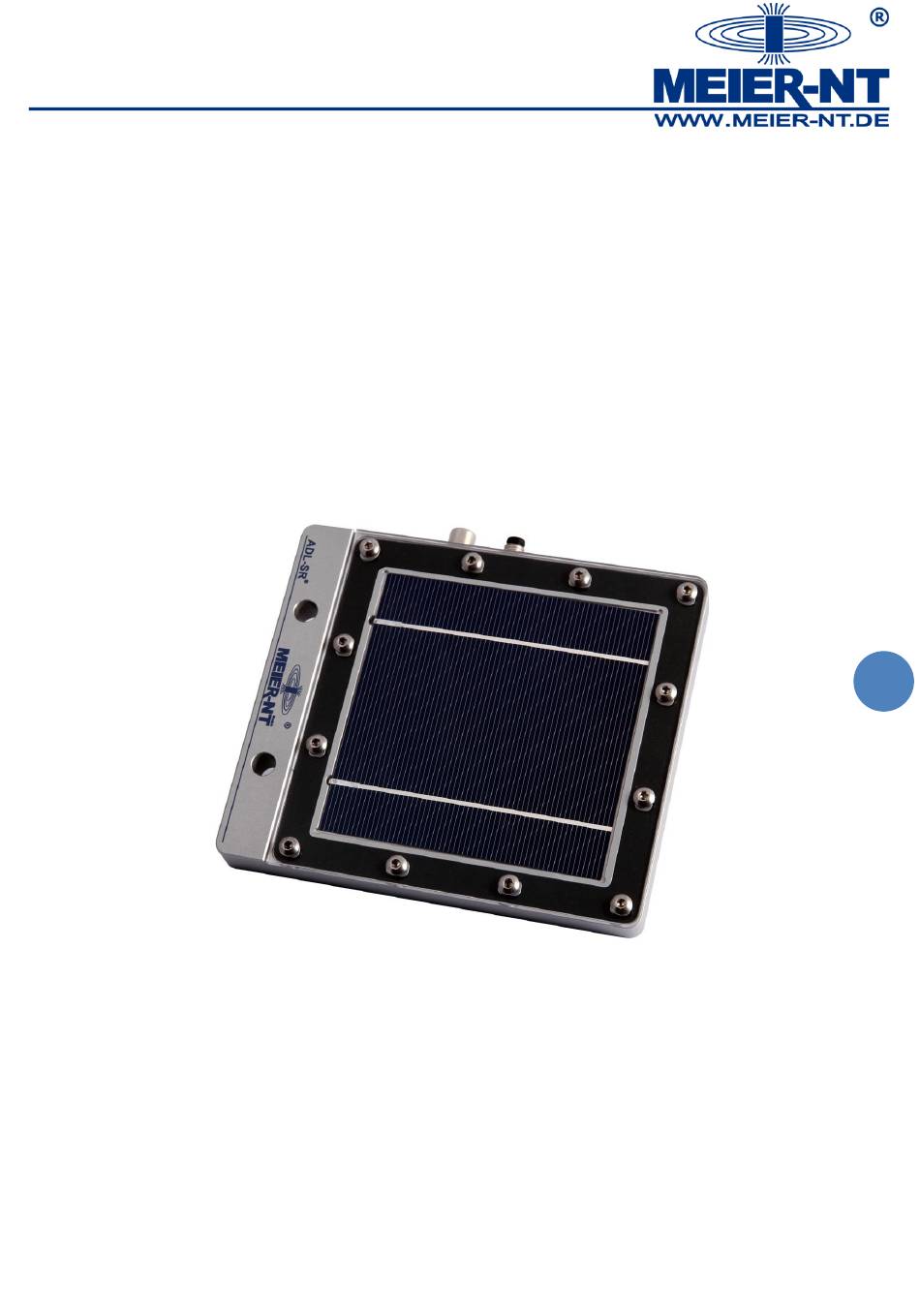

- Page 1 Bedienungsanleitung Instruction manual ® ADL-SR DMITEC GmbH · Rittergutsweg 5 · 08297 Zwönitz · Tel. 037754 304 0 Geschäftsführer Dipl.-Ing. (FH) Dirk Lohse HRB 34337 Amtsgericht Chemnitz...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Allgemeine Beschreibung ........................3 2. Sicherheitshinweise ..........................3 3. Lieferumfang ............................4 4. Montage des ADL-SR® ......................... 4 5. Anschluss des ADL-SR® ........................5 5.1 Gleichzeitiger Anschluss von Windgeschwindigkeits- und Temperatur-Sensor ......6 6. Technische Daten ..........................7 7. -
Page 3: Allgemeine Beschreibung
1. Allgemeine Beschreibung Der Sonnensensor wird zur Messung der Bestrahlungsstärke in Photovoltaik-Anlagen eingesetzt. Als Ausgangssignal steht unter anderem der momentane Einstrahlungswert in W/m² und die Modultemperatur in °C zur Verfügung. Mit der integrierten hochauflösenden ADL-FE Fieldextension wird das analoge Signal der Referenzzelle in ein digitales RS485 Signal umgewandelt. -
Page 4: Lieferumfang
Y-Verteiler (wird mitgeliefert, wenn beide Sensoren bestellt wurden) 4. Montage des ADL-SR® Das ADL-SR® ist für die Montage im Außenbereich vorgesehen. Die Vorderseite mit der Referenzzelle soll dabei je nach Anforderung waagerecht oder im gleichen Winkel wie die Solar-Module ausgerichtet sein. Auf der Rückseite befindet sich eine kleine Bohrung mit einer Entlüftungsmembran. -
Page 5: Anschluss Des Adl-Sr
5. Anschluss des ADL-SR® Anschluss für Stromversorgung und RS485-Bus (Leitung mit Sensorbuchse M8, A-kodiert) Kabelfarbe Belegung Braun Masse (GND, --) Weiß Versorgung (VCC, +) Blau RS485-A (+) Schwarz RS485-B (--) Anschluss für externen Temperatursensor und Geber für Windgeschwindigkeit: (Leitung mit... -
Page 6: Gleichzeitiger Anschluss Von Windgeschwindigkeits- Und Temperatur-Sensor
5.1 Gleichzeitiger Anschluss von Windgeschwindigkeits- und Temperatur- Sensor Wenn Sie beide Sensoren gleichzeitig an einem ADL-SR anschließen möchten, benötigen Sie ein kurzes Verlängerungskabel und einen Y-Adapter. Beides liegt Ihrer Bestellung bei, wenn Sie die Sensoren in einem Set bestellt haben. Wenn Sie sich später dazu entscheiden beide Sensoren anzuschließen, können Sie die Teile als Zubehör bei uns erwerben. -
Page 7: Technische Daten
6. Technische Daten Allgemeine Daten Versorgungsspannungsbereich 9 - 36 VDC Leistungsaufnahme 0,26 W Betriebstemperaturbereich -30 - 70 °C Betriebsfeuchtebereich 0 - 100 % rF Gehäusematerial Aluminium / PMMA Plexiglas Schutzart IP 65 nach DIN 40 050-9/5.93 Gewicht 550 g Abmessungen (L/B/H) 150x130x20 mm Temperaturfühler PT1000 1/3 DIN... -
Page 8: Eg - Konformitätserklärung
EG - Konformitätserklärung Der Hersteller: DMITEC GmbH Rittergutsweg 5 D-08297 Zwönitz erklärt hiermit, dass das Produkt: Einstrahlungssensor ADL-SR den wesentlichen Anforderungen der folgenden europäischen Richtlinien entspricht: 1999/5/EG R&TTE Richtlinie 2004/108/EG EMV Richtlinie Zur Beurteilung der Konformität wurden folgende Normen herangezogen:... - Page 9 DMITEC GmbH · Rittergutsweg 5 · 08297 Zwönitz · Tel. 037754 304 0 Geschäftsführer Dipl.-Ing. (FH) Dirk Lohse HRB 34337 Amtsgericht Chemnitz...
-
Page 10: General Description
1. General description The sun sensor is used to measure the irradiance in photovoltaic systems. Among other things, the instantaneous irradiance in W/m² and the module temperature in °C are available as output signal. With the integrated high-resolution ADL-FE Field Extension, the analog signal of the solar module is converted into a digital RS485 signal. -
Page 11: Package Contents
At the rear there is a small hole with a ventilation membrane. The ADL-SR® must be mounted so that this hole points downward and no rain water can penetrate. In this bore no objects may be inserted, otherwise the membrane is damaged. -
Page 12: Connecting Adl-Sr
(Y-splitter or tee will be supplied when both sensors are ordered together). Connector for power supply and RS485-Bus Connector for external temperature or wind speed sensor ADL-SR Mounting holes (distance 60 mm, ø 8,5mm) Factory setting of the ADL-SR: Protocol: Modbus RTU Interface speed: 19200 8N1 Address:... -
Page 13: Connecting Wind Speed Sensor And External Temperature Sensor
Please connect the sensors as shown in following the diagram. Connection cable Power/RS485 PT1000 Temperature Sensor Extension cable 0.3m Wind speed sensor Y-Plug ADL-SR DMITEC GmbH · Rittergutsweg 5 · 08297 Zwönitz · Tel. 037754 304 0 Geschäftsführer Dipl.-Ing. (FH) Dirk Lohse HRB 34337 Amtsgericht Chemnitz... -
Page 14: Technical Specifications
6. Technical specifications General specifications Supply voltage 9 - 36 VDC Power consumption 0,26 W Operating temperature range -30 - 70 °C Operating humidity range 0 - 100 % rH Housing material Aluminum / PMMA Plexiglas Protection class IP 65 according to DIN 40 050-9/5.93 Weight 550 g Dimensions (L/W/H) -
Page 15: Eg - Declaration Of Conformity
EG – Declaration of conformity Manufacturer: DMITEC GmbH Rittergutsweg 5 D-08297 Zwönitz hereby declares that the product: Radiation Sensor ADL-SR complies with the essential requirements of the European Directives: 1999/5/EG R&TTE Richtlinie 2004/108/EG EMV Richtlinie For conformity following standards were applied:...
