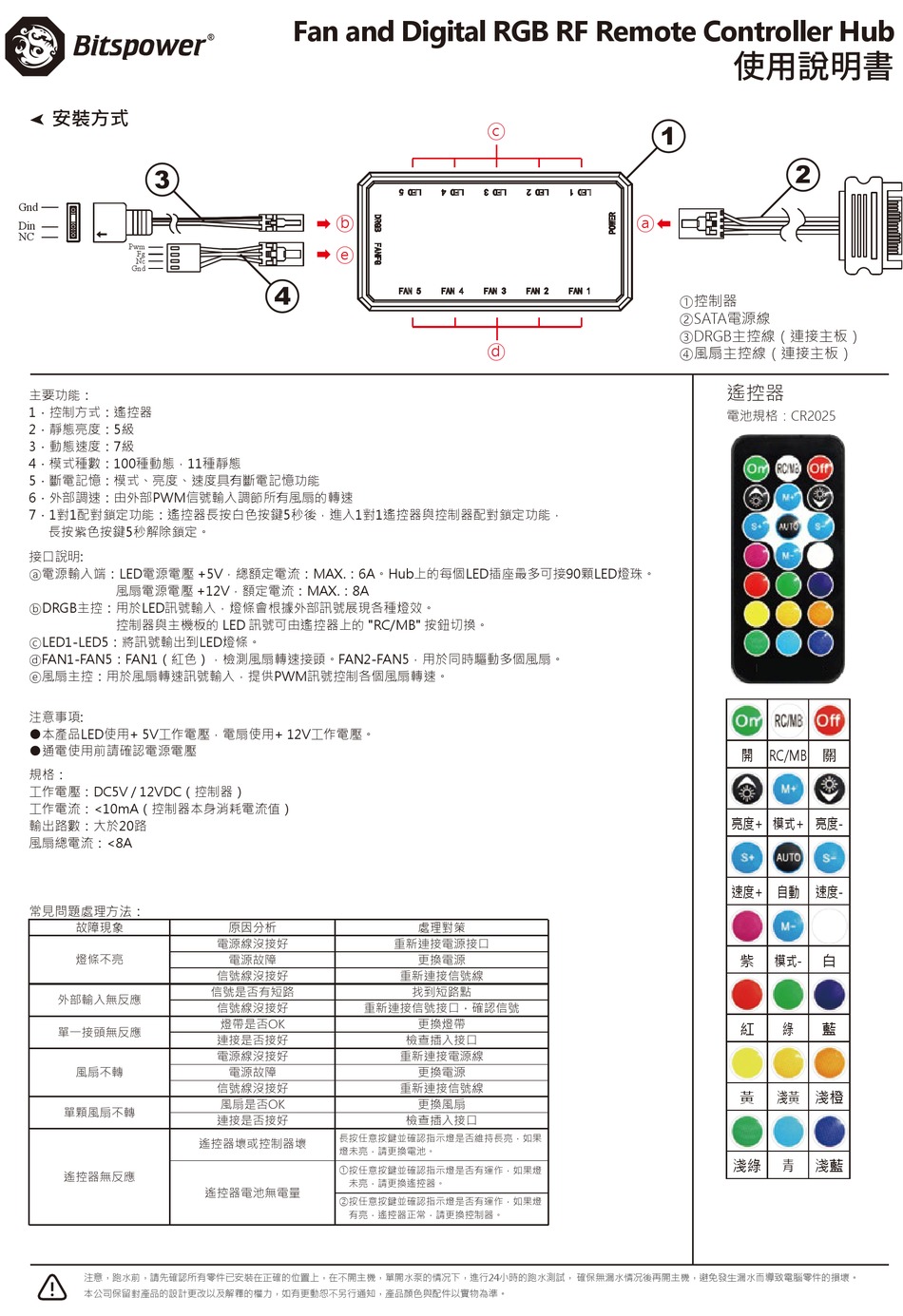

安裝方式
3
Gnd
Din
NC
Pwm
Fg
Nc
Gnd
主要功能：
1．控制方式：遙控器
2．靜態亮度：5級
3．動態速度：7級
4．模式種數：100種動態，11種靜態
5．斷電記憶：模式、亮度、速度具有斷電記憶功能
6．外部調速：由外部PWM信號輸入調節所有風扇的轉速
7．1對1配對鎖定功能：遙控器長按白色按鍵5秒後，進入1對1遙控器與控制器配對鎖定功能，
長按紫色按鍵5秒解除鎖定。
接口說明:
ⓐ電源輸入端：LED電源電壓 +5V，總額定電流：MAX.：6A。Hub上的每個LED插座最多可接90顆LED燈珠。
風扇電源電壓 +12V，額定電流：MAX.：8A
ⓑDRGB主控：用於LED訊號輸入，燈條會根據外部訊號展現各種燈效。
控制器與主機板的 LED 訊號可由遙控器上的 "RC/MB" 按鈕切換。
ⓒLED1-LED5：將訊號輸出到LED燈條。
ⓓFAN1-FAN5：FAN1（紅色），檢測風扇轉速接頭。FAN2-FAN5，用於同時驅動多個風扇。
ⓔ風扇主控：用於風扇轉速訊號輸入，提供PWM訊號控制各個風扇轉速。
注意事項:
●本產品LED使用+ 5V工作電壓，電扇使用+ 12V工作電壓。
●通電使用前請確認電源電壓
規格：
工作電壓：DC5V / 12VDC（控制器）
工作電流：<10mA（控制器本身消耗電流值）
輸出路數：大於20路
風扇總電流：<8A
常見問題處理方法：
故障現象
燈條不亮
外部輸入無反應
單一接頭無反應
風扇不轉
單顆風扇不轉
遙控器無反應
注意，跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的情况下，進行24小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏水而導致電腦零件的損壞。
本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品顏色與配件以實物為準。
Fan and Digital RGB RF Remote Controller Hub
ⓑ
ⓔ
4
原因分析
電源線沒接好
電源故障
信號線沒接好
信號是否有短路
信號線沒接好
重新連接信號接口，確認信號
燈帶是否OK
連接是否接好
電源線沒接好
電源故障
信號線沒接好
風扇是否OK
連接是否接好
長按任意按鍵並確認指示燈是否維持長亮，如果
遙控器壞或控制器壞
燈未亮，請更換電池。
① 按任意按鍵並確認指示燈是否有運作，如果燈
未亮，請更換遙控器。
遙控器電池無電量
② 按任意按鍵並確認指示燈是否有運作，如果燈
有亮，遙控器正常，請更換控制器。
ⓒ
ⓓ
處理對策
重新連接電源接口
更換電源
重新連接信號線
找到短路點
更換燈帶
檢查插入接口
重新連接電源線
更換電源
重新連接信號線
更換風扇
檢查插入接口
使用說明書
1
2
ⓐ
①控制器
②SATA電源線
③DRGB主控線（連接主板）
④風扇主控線（連接主板）
遙控器
電池規格：CR2025
開
RC/MB 關
亮度+ 模式+ 亮度-
速度+ 自動
紫
模式-
紅
綠
黃
淺黃 淺橙
淺綠
青
速度-
白
藍
淺藍
