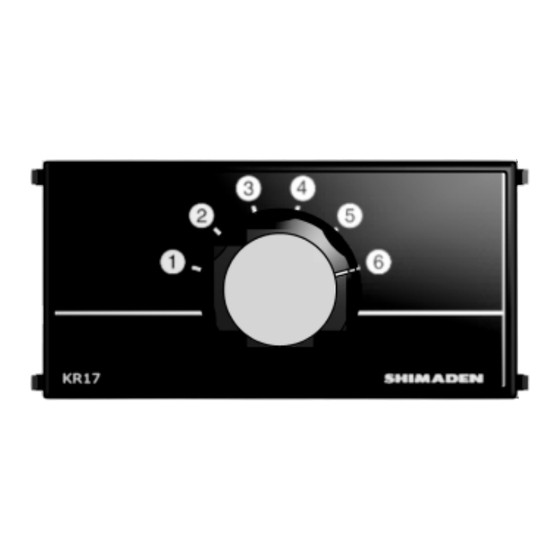

Shimaden KR17 Series Instruction Manual

KR17 シリーズ
ロータリー式６点切換器
取 扱 説 明 書
お願い
この取扱説明書は、最終的にお使いになる方のお手元に確実に届くよう、
お取りはからいください。
まえがき
本取扱説明書は、KR17 の配線および設置・操作・日常のメンテナンス
に携わる方々を対象に取扱う上での注意事項・配線について書かれています。
KR17 を取扱う際は常に本書をお手元に置いてご使用ください。
また、本取扱説明書の記載内容を遵守してご使用ください。なお、安全に関す
る注意事項や機器 ・設備の損傷に関する注意事項について以下の見出しのもと
に書いてあります。
『 注意』
◎お守りいただかないと機器・設備の損傷につながる恐れのある注意事項
『 注 意』
1.配線時は端子接続部の締付けを確実に行ってください。
2.入力電圧、負荷の電圧・電流は接点定格以内でご使用ください。
これを超えると温度上昇で製品寿命を短くしたり、 本器の故障を招いたり
する恐れがあります。
3.ユーザーによる改造及び変則使用は絶対にしないでください。
4.本器を安全に正しく使用し、信頼性を維持させるために、取扱説明書に記
載されている注意事項を守って使用してください。
5.安全および製品の機能を維持するため、本器を分解しないでください。交換、修
理などで分解する必要がある場合は、 最寄りの弊社営業所までお問合わせくださ
い。
6.必ず、取付けられたガスケットを使用してください。ガスケットが切れた
り、外れたりした場合は、指定のガスケットに交換してください。
『 注 』取扱説明書の『 注意』を守らないで事故が発生しても、責任は負いか
ねます。
１．仕 様
□ 切換点数
6
□ 切換回路数
2
□ 切換操作 ロータリー式
□ 適用信号 熱電対、電圧（測温抵抗体は対応していません）
□ 接点定格
接触方式 スライド式
電 圧
30V DC max
電 流
100mA DC max
接触抵抗
300mΩ max
～
□ 使用周囲温度範囲
-10
□ 使用周囲湿度範囲 90% RH 以下 （ただし、結露なきこと）
□ 材 質 PPE 樹脂
□ カラー ケース：マンセル値 N1 相当
前面部：マンセル値 N1 相当
□ 外形寸法
H48×W96×D127（パネル内 100）mm
□ 取付穴寸法
H45×W92mm
□ 取 付 パネル埋込取付け（ワンタッチ方式）
‐
□ 適用パネル厚
1.0
□ 質 量 約 250g
２．コード選択表
項 目 コード
1.シリーズ KR17-
2.特記事項
３．入力選択
入力を切り換える場合は、該当する番号へロータリースイッチを回します。
選択された番号が ON 状態となります。
50℃
4.0mm
仕 様
ロータリー式 6 点切換器
なし
0
あり
9
KR17 Series
Rotary type Six-Point Selector
Instruction Manual
Notice
Please ensure that this instruction manual is given to the final user of the
instrument.
Preface
This instruction manual describes the care for operation and wiring to help
those who will be involved in the wiring, installation, operation and routine
maintenance of the KR17 series. Keep this manual at the work site during
operation of the KR17 series. While using this instrument, you should always
follow the guidance provided herein. For matters regarding safety, potential
damage to equipment and/or facilities, additional instructions are indicated by
the following headings.
CAUTION
Exercise extreme caution as indicated. This heading indicates hazardous
conditions that could cause damage to equipment and/or facilities.
1. When you wire, tighten the terminal connections firmly.
2. Input voltage and voltage/current of a load should be within contacts rated
range. Otherwise, product life may be shortend or/and result in
malfunctions.
3. Remodeling the instrument or using it in an anomalous way is prohibited.
4. For safe and proper use of the instrument, observe the instructions
described in this manual.
5.To ensure safety and maintain the functions of this device, do not disassemble
this device. If this device must be disassembled for replacement or repair,
contact your dealer.
6.Be sure to install this product with the attached gasket. In case if the gasket
is broken or falls off, please replace it with the designated one.
Note : For accidents or damage arising from failure to observe
described in this instruction manual, we will take no responsibility nor
provide compensation.
1. Specifications
□ No. of switching points:
□ No. of switching circuits:
□ Switching operation method: Rotary type
□ Applicable signal:
□ Contact rating
Contact method:
Voltage:
Current:
Contact Resistance:
□ Operating ambient temperature range: -10
□ Operating ambient humidity range:
□ Material:
□ Color:
□ External dimensions:
□ Panel cutout:
□ Mounting:
□ Panel thickness:
□ Weight:
2. Code selection
Item Code
1.Series KR17
2.Remark
3. Input selection
If you change the input, turn the rotary switch to the corresponding
number. The selected number is ON
1
CAUTION
6
2
Thermocouple, voltage.
(R.T.D. is not applicable)
Contact slide
30V DC max
100mA DC max
300mΩ max
‐
+50℃
90% RH max(no dew condensation)
PPE resin
Case: Munsell No.N-1 or compatible
Front Panel: Munsell No.N-1 or compatible
H48 x W96 x D127 (panel depth:100)mm
H45 x W92mm
Push-in Panel (one-touch mount)
‐
1.0 4.0mm
Approx.250g
Specifications
Rotary type six-point selector
0 Without
9 With
MKR017-J/E01-B
Caution
2022 年 6 月
