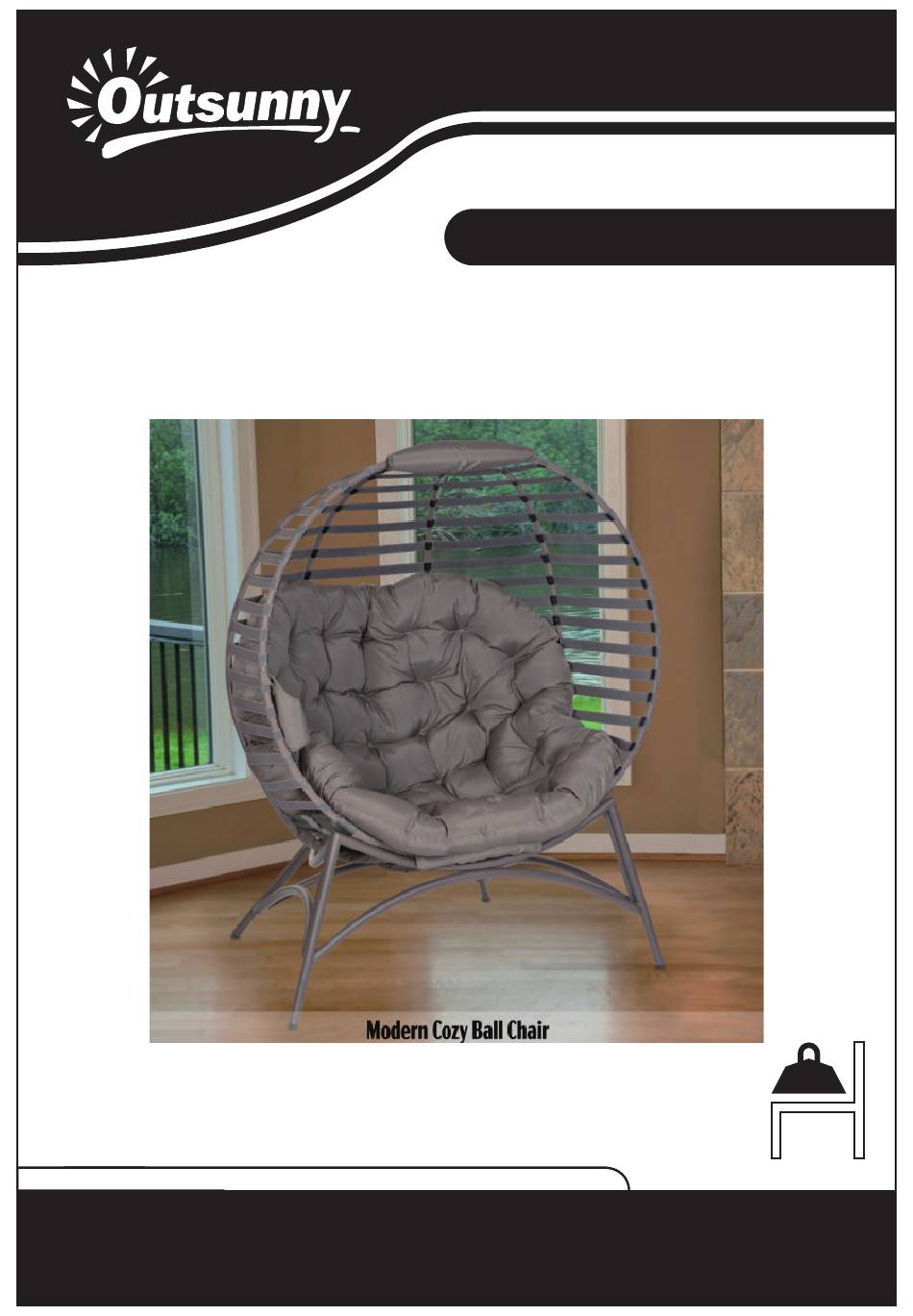

- Page 1 INbba054_UK_DE 054_UK_FR_ES_DE_IT_84B-670_84B-670V70 230kg IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
- Page 4 EN_Left Rail*1 EN_Right Rail*1 DE_Linke Schiene*1 DE_Rechte Schiene*1 EN_Rack Rail*1 DE_Rackschiene * 1 EN_Pilow*1 DE_Kissen * 1 EN_Canopy*1 DE_Baldachin*1 EN_Front Rail*1 EN_Base Pad*1 DE_Frontschiene * 1 DE_Basispolster * 1 EN_Nut*10 DE_Mutter*10 EN_Short Flat EN_Round Head Bolt*2 Head Bolt*8 DE_Kurze DE_Rundkopfs Flachkopfschra chraube * 8 ube * 2...
- Page 5 EN_Insert Round Bolts DE_Runde Schrauben einsetzen EN_Front Rail DE_Frontschiene EN_Right Rail DE_Rechte Schiene EN_Left Rail DE_Linke Schiene...
- Page 6 EN_Place Front Rail on the floor,Insert Round bolts DE_Legen Sie die vordere Schiene auf den Boden, setzen Sie runde Schrauben ein EN_Rear Rail DE_Hintere Schiene EN_Right Rail EN_Left Rail DE_Rechte Schiene DE_Linke Schiene EN_Front Rail DE_Frontschiene...
- Page 7 EN_Canopy Roof Haube-Oberteil EN_Expand the Canopy Ausklappen der HAUBE EN_Front rib Vorderrippe EN_Canopy Floor Haube-Unterteil EN_Plate Platte EN_Canopy Roof EN_Attach the Front Ribs to Plate HAUBE-OBERTEIL with Round Bolts and Nuts DE_Befestigen Sie die vorderen Rippen mit runden Schrauben und Muttern an der Platte...
- Page 8 EN_Canopy Roof Haube-Oberteil EN_Front rib Vorderrippe EN_Canopy Floor Haube-Unterteil EN_TOP OBERSEITE EN_Plate Platte EN_Lever Tool Hebelwerkzeug EN_Canopy Roof HAUBE-OBERTEIL EN_INsert Lever Tool into center of Plate HEBELWERKZEUG in die Mitte der PLATTE einführen...
- Page 9 EN_Grasp Lever Tool and First Rib HEBELWERKZEUG und VORDERRIPPE fassen EN_Lever Tool Hebelwerkzeug EN_Above Canopy Roof DE_OBERHALB DES HAUBEN-OBERTEILS EN_TOP DE_OBERSEITE EN_Insert Short Flat Head Bolt and install Nut DE_Setzen Sie die kurze Flachkopfschraube ein und installieren Sie die Mutter EN_Front rib Vorderrippe EN_Above Canopy Roof...
- Page 10 EN_Grasp Lever Tool and First Rib HEBELWERKZEUG und VORDERRIPPE fassen EN_Front rib EN_Lever Tool Vorderrippe Hebelwerkzeug EN_Under Canopy Roof DE_UNTERHALB DES HAUBEN-OBERTEILS EN_Squeeze Lever Tool and Front Rib together until hole is clear Drücken Sie das HEBELWERKZEUG und die VORDERRIPPE zusammen, bis das Loch frei ist.
- Page 11 EN_Insert Shim between First Rib and Long Bolt(optional) UNTERLEGSCHEIBE zwischen VORDERRIPPE und LANGER SCHRAUBE einfügen (optional) EN_Important:Be sure shim teeth are against plastic sleeve on first rib. WICHTIG: Achten Sie darauf, dass die Zähne der Unterlegscheibe an EN_TOP d e r K u n s t s t o f f h ü l s e d e r Vorderrippe anliegen.
- Page 12 EN_Position Canopy on top of Base with Ribs over Tabs EN_TOP DE_Baldachin mit Rippen über DE_OBEN Laschen auf der Basis positionieren EN_Rib DE_Rippe EN_U-bolts DE_U-Bolzen EN_Long Bolts DE_Lange Schrauben EN_Tab EN_Secure Canopy to DE_Tab Base with U-Bolts and Nuts into the Tabs EN_see next DE_Befestigen Sie den Step15...
- Page 13 EN_Position Front Rib on Front Rail and insert round Head Bolts to Front Rail DE_Positionieren Sie die vordere Rippe auf der vorderen Schiene und setzen Sie Rundkopfschrauben in die vordere Schiene ein EN_Round Head Bolt EN_Round Head Bolt DE_Rundkopfschraube DE_Rundkopfschraube EN_Front Rib Sleeve DE_Rippenärmel vorne EN_Front Rail...
- Page 14 EN_Fold Floor Flap inside canopy and attach to velcro on Rib sleeves DE_Falten Sie die Bodenklappe innerhalb des Baldachins und befestigen Sie sie am Klettverschluss an den Rippenärmeln EN_Front Rib Sleeve DE_Rippenärmel vorne EN_Plate DE_Teller EN_Front Rail DE_Frontschiene EN_Velcro DE_Klettverschluss EN_Floor Flap DE_Bodenklappe...
- Page 15 EN_TOP DE_OBEN EN_Insert Pad inside Canopy and insert Pillow UNTERLAGE in die HAUBE einlegen und das KISSEN einsetzen. EN_Pad DE_Pad EN_Pillow DE_Kissen...
