Einbauanleitung
| Mounting instructions

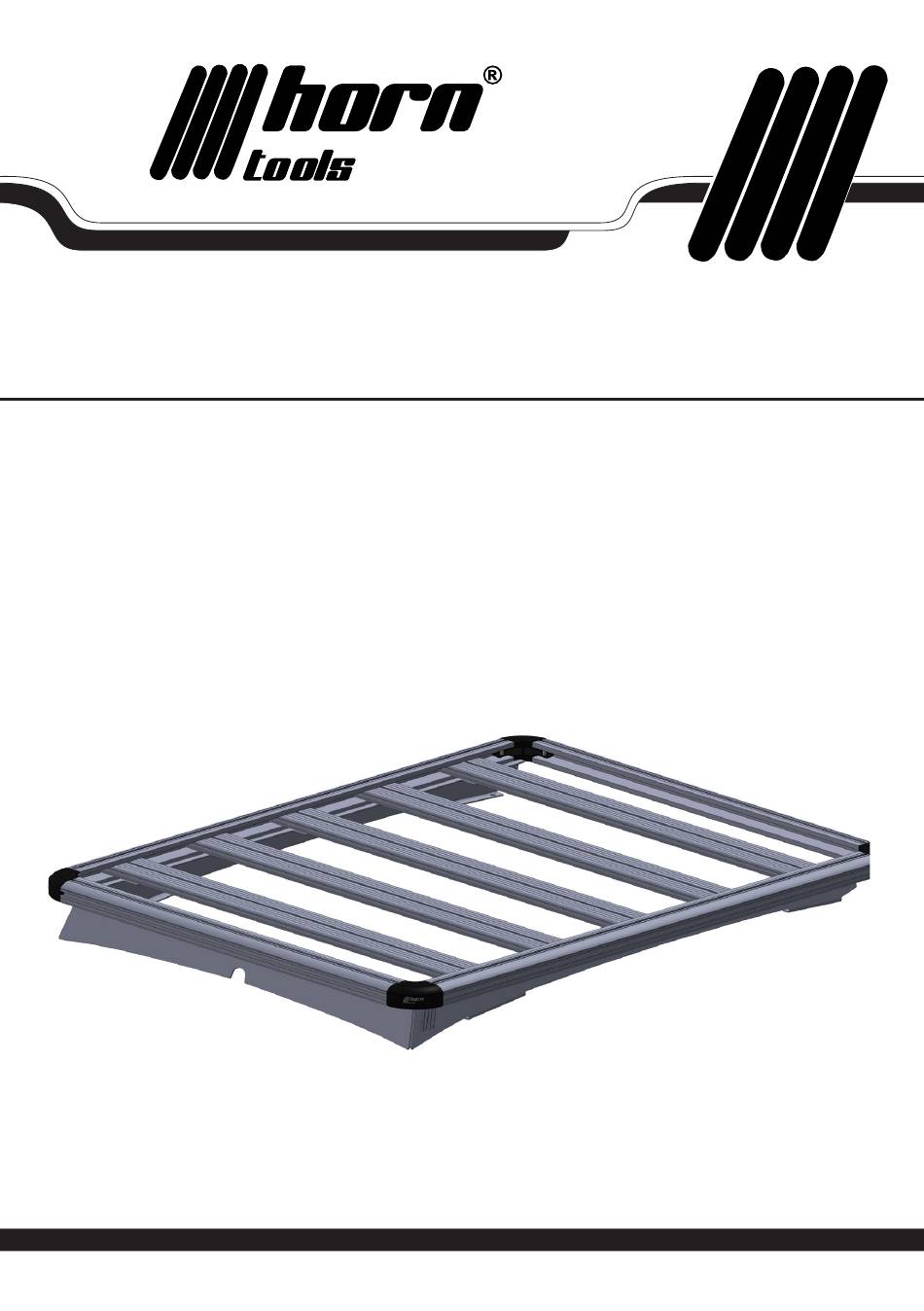

für Ex Roof Montagefüße Isuzu D-Max
for ISUZU D-Max ExRoof mounting brackets
Modell
| Model
HISDMDCRREX01FIT
Trägerfahrzeug: Isuzu DMAX BJ: 2021 -
Dieses Produkt kann nur auf Fahrzeuge mit Gewindeeinsätzen im Dach montiert werden
fits: Isuzu D-Max manufacturing year 2021 and following
this product only fit's cars with OEM nutserts in cabin
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for Horn Tools HISDMDCRREX01FIT
- Page 1 Ex Roof Montagefüße Isuzu D-Max for ISUZU D-Max ExRoof mounting brackets Modell | Model HISDMDCRREX01FIT Trägerfahrzeug: Isuzu DMAX BJ: 2021 - Dieses Produkt kann nur auf Fahrzeuge mit Gewindeeinsätzen im Dach montiert werden fits: Isuzu D-Max manufacturing year 2021 and following this product only fit’s cars with OEM nutserts in cabin...
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
- Page 4 Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Montagefüße HISDMDCRREX01FIT mounting brackets Deflektor HISDMDCRREX01FIT_de- deflector flector Schraubenliste | boltlist Artikel Größe Festigkeit Kopfform Oberfläche Norm Anzahl article size strength...
- Page 5 Freilegen der Gewindebuchsen im Fahrzeugdach | uncover nutserts in cabin roof Am Fahrzeugdach sind M8 Gewindeeinsätze unter den Kunststoffabdeckungen angebracht (Abb.01). Kunststoff Abdeckungen demontieren. Achtung: Diese können nicht wieder montiert werden! Mittels Messer o.Ä den Kunststoffverschluss der Gewindeeinsätze vorsichtig aufschneiden. On the cabin roof are M8 nutserts, those are underneath the plastic covers (Abb.01).
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Montage der Haltefüße | mounting of the cabin brackets Montagefuß am ExRoof Dachträger verschraubt / mounting bracket bolted to the ExRoof Abb.02 Abb.03 Montagefüße auf dem Dachträger verschraubt / mounting brackets attached tot he rack platform Datum / date: 16.12.2021 Seite / page:...
- Page 7 Die Montagefüße mit den Nutensteinen (die ins Profil eingedreht werden können) so an den Dachträger verschrauben, dass sie noch verschiebbar sind. Den Abstand der Befestigungsöffnungen entsprechend den vorher aufgeschriebenen Werten einstellen (wie in Abb. 02 & 03 gezeigt). Alle Schrauben, die in die eindrehbaren Nutensteine verschraubt werden, werden mit 17Nm festgezogen und mit Schraubensicherung (Loctite 243 o.Ä.) gesichert.
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Deflektor anbringen | attachment of the deflector Sollte der Dachträger schon zusammengebaut sein muss die vorderste Querstrebe nach vorne ausgebaut werden Abb. 04. If the roof rack is already assembled detach the frontmost cross member like shown in Abb.04. Abb.04 Ggf.
- Page 9 Abb.05 Nutensteine einschieben / insertion oft he slot nuts Die 5 großen Nutensteine ins Profil einschieben und den Deflektor mit M8x12mm Schrauben befestigen (Abb. 05). Insert the 5 big slot nuts, then attach the deflector using the M8x12mm bolts (Abb.05). Datum / date: 16.12.2021 Seite / page:...
- Page 10 Technische Änderungen vorbehalten / technical changes reserved Abb.06 Deflektor montiert / deflector attached Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Datum / date: 16.12.2021 Seite / page:...
- Page 11 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 12 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
