Deutsch
English
Page 25
Patent angemeldet
Patent pending
Evers GmbH
Graf-Zeppelin-Str. 10
Betriebsanleitung
Seite 2
Operating and safety instructions

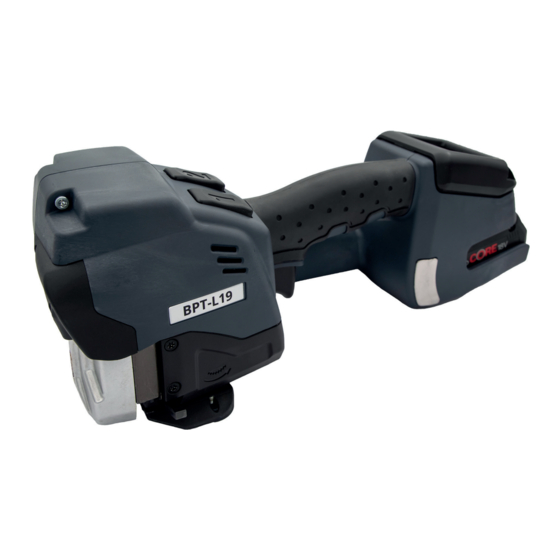

BPT-L19
●
Akku-Handgerät zum Umreifen mit Stahlband
13, 16, 19 mm
●
Battery-operated strapping tool for steel strapping
13, 16, 19 mm (
46149 Oberhausen
Telefon +49 208 99475-0
/
,
/
,
/
")
1
5
3
2
8
4
Telefax +49 208 99475-31
evers@eversgmbh.de
eversgmbh.de
Advertisement
Chapters
Table of Contents
Related Manuals for Evers BPT-L19
Summary of Contents for Evers BPT-L19

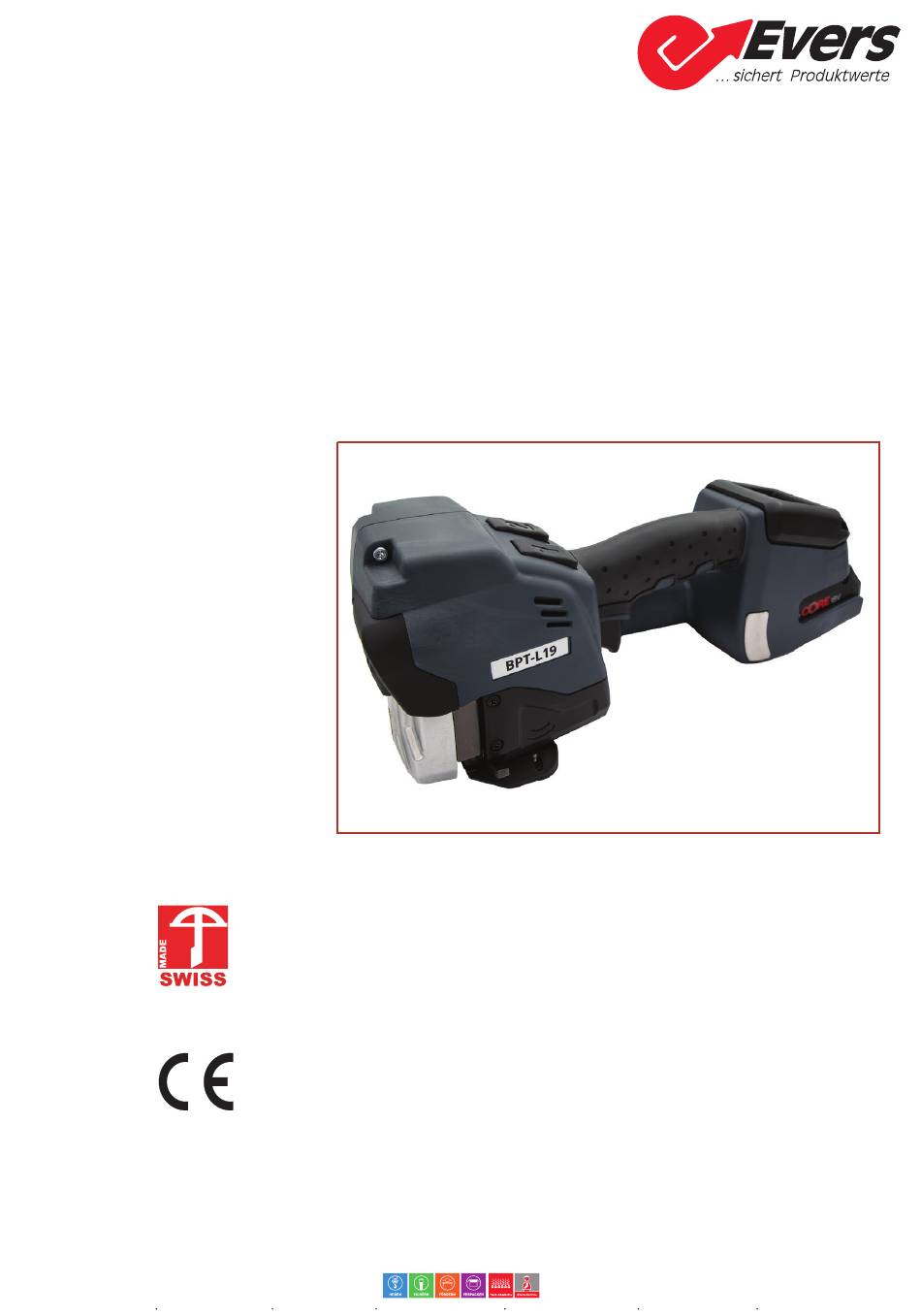

- Page 1 Deutsch Betriebsanleitung Seite 2 English Operating and safety instructions Page 25 BPT-L19 ● Akku-Handgerät zum Umreifen mit Stahlband 13, 16, 19 mm ● Battery-operated strapping tool for steel strapping 13, 16, 19 mm ( ″) Patent angemeldet Patent pending Evers GmbH Graf-Zeppelin-Str.
- Page 2 Originalbetriebsanleitung gemäss „Maschinen-Richtlinie“ 2006/42/EG. Vor dem Gebrauch des Gerätes die Betriebsanleitung aufmerksam lesen. Diese Betriebsanleitung ist ein Bestandteil des Produkts, deshalb für einen späteren Gebrauch oder Nachbesitzer aufbewahren. Gültigkeit: ● BPT-L19 ab Serien-Nr. L/21111001 Hersteller Signode Switzerland GmbH Evers GmbH Graf-Zeppelin-Straße 10-12...
-
Page 3: Table Of Contents
Wartung und Instandsetzung Wartungstabelle Gerät reinigen Gerät nachschmieren Spannrad reinigen/ersetzen Klauen, Kerbmesser und Abschneidmesser reinigen/ersetzen Beheben von Störungen Technische Daten EG-Konformitätserklärung (Kopie) Operating instructions Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de... -
Page 4: Allgemeines
Richtlinie 2012/19/EU vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE II). Für die Entsorgung sind die gültigen gesetzlichen Vorschriften zu berücksichtigen. ► Ladegerät und Akkus sollen einer umweltgerechten Wiederverwertung zugeführt werden. ► Hinweise, Warnungen und Instruktionen des Batterie Herstellers beachten. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 5: Sicherheit
Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarte- Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... - Page 6 2.1.6 Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de...
-
Page 7: Bestimmungsgemässe Verwendung
Bandspannung nur durch Ziehen des Auslösers gelöst werden. Nochmaliges Drücken der Spann- oder Ver- schliesstaste stoppt das Gerät nur. ● Nach dem Verschliessen, Band mit Werkzeug (Band- schere) trennen. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... - Page 8 Gerät nicht mit Wasser oder Wasserdampf reinigen. Gerät bei Anwendung im Freien vor Regen schützen. Nur Original-Ersatzteile verwenden Die Verwendung von anderen Ersatzteilen schliesst Garantieleistungen und Haftpflicht aus. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de...
-
Page 9: Beschreibung
Beschreibung Aufbau Taste „1“ = Spanntaste Taste „2“ = Verschliesstaste Handgriff Bedienpanel Entriegelungstaste Akku Akku Auslöser Seriennummer (XJJMMYYYY) X L=BPT-L19 JJ Baujahr MM Monat YYYY fortlaufende Nummer Typenbezeichnung 10 Spannvorrichtung 11 Verschliesservorrichtung Bedienpanel Tastenfeld „Favorit“ Tastenfeld „Betriebsart“ Tastenfeld „Plus & Tastensperre“... -
Page 10: Funktionsprinzip
● Die Spannkraft ist einstellbar (Kap. 4.3). ● Die Geräte können mit den Bandbreiten 13, 16 und 19 mm betrieben werden (Kap. 7): Lieferumfang Zu Umreifungsgerät BPT-L19: ● Akku Li-on ProCORE 18 V / 4.0 Ah Artikel-Nr. 2187.025 ● Ladegerät GAL 1880 CV EU Artikel-Nr. -
Page 11: Zubehör
Das Gerät kann mit einem optio- nalen Universal-Aufhängebügel aus- gestattet werden. Der Aufhängebügel ist so konstruiert, dass das Gerät horizontal, ver- tikal oder seitlich an einem Federzug aufgehängt werden kann. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 12: Betriebsvorbereitungen Und Einstellungen
Laufbalken (1) angezeigt – unter 10%: minimale Ladung (Akku muss bald geladen werden) – die Hinweissymbole (2) erscheinen nur, wenn ein entsprechender Umstand anliegt (Kap. 6.6). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de... -
Page 13: Betriebsart Einstellen
Bandspannung nur durch Ziehen des Auslösers gelöst werden. Noch- maliges Drücken der Spann- oder Verschliesstaste stoppt das Gerät nur. Nach dem Ver- schliessen, Band mit Werkzeug (Bandschere) trennen. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 14: Spannkraft Einstellen
Sekunden drücken. ● Jeder Tastendruck wird mit einem akustischen Signal bestätigt. ● Die Spannkraft wird im Betriebszustand dauernd angezeigt. BPT-L19: 800 1000 1250 1500 1750 2000 2250 2500 2750 3000 lbf* (Werte gerundet) * N = Newton, lbf = pound-force Tastensperre ein- und ausschalten Die Tastatur kann gesperrt werden, um unerwünschtes Verstellen der Einstellungen zu verhindern. -
Page 15: 4.5 Favorit Wählen
Nach ca. zwei Minuten ohne Geräte-Bedienung wechselt das Gerät in den Schlafmodus. – Das Bedienpanel ist ausgeschaltet (schwarz). ► Durch Betätigung des Auslösers wird der Schlafmodus wieder ausgeschaltet. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 16: Bedienung
Bei Gefahr (eingeklemmte Person) für Not-Halt: Sofern noch kein Verschluss gemacht wurde, kann die Bandspannung nur durch Ziehen des Auslösers gelöst werden. Nochmaliges Drücken der Spann- oder Verschliesstaste stoppt das Gerät nur. Nach dem Verschliessen, Band mit Werkzeug (Bandschere) trennen. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... - Page 17 Punkte der Statusanzeige in der Reihenfolge auf und erlöschen danach wieder. – Das Ende des Verschlussvorgangs wird durch ein akustisches Signal und grünem Bedienpanel angezeigt. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de...
-
Page 18: Verschlusskontrolle
Verschleissteile kontrolliert/ersetzt werden: ● Klauen, Kerbmesser und Abschneidmesser (Kap. 6.5) ► Falls kein guter Plombenverschluss erreicht wird muss das Gerät von einer Servicestelle überprüft werden. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 19: Wartung Und Instandsetzung
► Alle Gelenke und Gleitstellen an den Schmier- punkten (3) mit hochdruckbeständigen Haftschmieröl-Spray (z.B. Würth HHS 2000) einsprühen. ► Der Einbau erfolgt in umgekehrter Reihen- folge. ● Schmierpunkte Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de... -
Page 20: Spannrad Reinigen/Ersetzen
► Der Einbau erfolgt in umgekehrter Reihenfolge. Einbaurichtung des Spannrades beachten, siehe Pfeil (4) auf der Aussenseite des Spannrades. ► Innendurchmesser des Spannrades leicht mit einem Universalfett (z.B. Klüber GBU Y 131, Micro- lube) einfetten. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 21: 6.5 Klauen, Kerbmesser Und Abschneidmesser Reinigen/Ersetzen
(6) vor Klauenträger in Position bringen und mit Führungsbolzen (5) fixieren. Führungsbol- zen bis zum Anschlag vorschieben und die gefrästen Flächen wie in der Zeichnung dargestellt senkrecht ausrichten. ► Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 22: Beheben Von Störungen
& time out. Falls der Fehler durch oben erwähnte Massnahmen nicht behoben werden kann lokale Servicestelle kontaktieren! Bei weiteren hier nicht beschriebenen Fehlern/Fehlernummern lokale Servicestelle kontaktieren! Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 23: Technische Daten
Technische Daten BPT-L19 Gewicht 4,5 kg (inkl. Akku) Abmessungen Länge: 390 mm Breite: 150 mm Höhe: 140 mm Spannkraft 400–3000 N Spanngeschwindigkeit 135 mm/s Verschluss Plombenverschluss mit 1-fach Kerbung Verschlussfestigkeit ab- hängig von Bandqualität, ca. 55% der Bandzugfestigkeit Banddimension und Plombe... -
Page 24: Eg-Konformitätserklärung (Kopie)
BPT-L19 STAHLBAND Bandbreiten 13 mm 16 mm 19 mm Normalqualität: Zugfestigkeit bis ca. 850 N/mm 850 N/mm 850 N/mm Banddicke 0,40–0,63 mm 0,40–0,63 mm 0,40–0,63 mm Hochfeste Qualität: Zugfestigkeit bis ca. 1100 N/mm 1100 N/mm 1100 N/mm Banddicke 0,40–0,63 mm 0,40–0,63 mm... - Page 25 Read the operating instructions carefully. These operating instructions are part of the product and therefore should be kept for later use or a future owner. Validity: ● BPT-L19 ab Serien-Nr. L/21111001 Manufacturer Signode Switzerland GmbH Works agency Evers GmbH Graf-Zeppelin-Straße...
- Page 26 Preventive maintenance schedule Cleaning the tool Re-greasing the tool Cleaning/replacing the tension wheel Cleaning/replacing jaws, notcher and cutter Troubleshooting Technical data EC Declaration of Conformity (copy) Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de...
-
Page 27: General Information
The legal prescriptions for disposal of all parts must be observed. ► Chargers and batteries should be sorted for environmentally-friendly recycling. ► Observe notes, warnings and instructions of the battery manufacturer. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 28: Safety
Do not be lulled into a false sense of security and do not ignore the safety rules for power tools, even if you are familiar with the tool after using it many times. Careless actions can lead to serious injuries within fractions of a second. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen... - Page 29 2.1.6 Service a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de...
-
Page 30: Use For The Intended Purpose
Pressing the tensioning or sealing button again only stops the tool. ● After sealing, cut the strap using a suitable tool (strap cutter). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... - Page 31 Do not clean the tool with water or steam. When using the tool outdoors, protect it from rain. Use only original spare parts Using non-original spare parts will void the warranty and any liability. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de...
-
Page 32: Description
Button “1” = Tensioning button Button “2” = Sealing button Handle Operating panel Unlock button, battery Battery Trigger Serial number (XJJMMYYYY) X L=BPT-L19 JJ Year MM Month YYYY consecutive number Type designation 10 Tensioning device 11 Sealing device Operating panel Keypad "Favourite"... -
Page 33: Function
The tensioning force is adjustable (Section. 4.3). ● The tools can be operated with the strap widths 13, 16 and 19 mm (Section 7). Scope of delivery For strapping tool BPT-L19: ● Battery Li-Ion ProCORE 18 V / 4.0 Ah Part no 2187.025 ●... -
Page 34: Accessories
It can be suspended on a spring balancer. The suspension bow is designed to strap the package horzontal, vertical or side ways. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 35: Preparing For Operation And Settings
– Below 10% minimum charge (battery must soon be charged) – The information symbols (2) only appear if a corresponding situation is occuring (Section 6.6). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 36: Setting The Operating Mode
Pressing the tensioning or sealing button again only stops the tool. After sealing, cut the strap using a suitable tool (strap cutter). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen... -
Page 37: Setting Strap Tension
● Every time the button is pressed an acoustic signal confirms the action. ● The tension force is displayed continuously when the tool is operational. BPT-L19: 800 1000 1250 1500 1750 2000 2250 2500 2750 3000 lbf* (rounded values) * N = Newton, lbf = pound-force Switching touch-pad lock on and off The touch pad can be locked to prevent unwanted changing of the settings. -
Page 38: Select Favorite
The operating panel becomes dark (not Illuminated). ► Pressing the operating panel switches the energy-saving mode off again. After approx. two minutes without operation the tool switches to sleep mode. – The operating panel is switched off (black). ► Actuating the trigger switches the sleep mode off again. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 39: Operating Instructions
Pressing the ten- sioning or sealing button again only stops the tool. After sealing, cut the strap using a suitable tool (strap cutter). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen... - Page 40 – The end of the sealing process is indi- cated by an acoustic signal and green control panel. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de...
-
Page 41: Checking The Seal
● Claws, blades and cutter (Section 6.5) ► If a good seal is not achieved, the tool must be checked by a service centre. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 42: Preventive And Corrective Maintenance
(3) with high-pressure resistant adhesive lubricating oil spray (e.g. Würth HHS 2000) ► Fitting is performed in reverse order. ● Lubricating points Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de... -
Page 43: Cleaning/Replacing The Tension Wheel
► Fitting is performed in reverse order. Observe the installation direction of the tension wheel, see arrow (4) on the outside of the tension wheel. ► Lightly lubricate the inner diameter of the tension wheel with universal grease (e.g. Klüber grease GBU Y 131, Microlube). Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 44: Cleaning/Replacing Jaws, Notcher And Cutter
► Bring cutter (8) behind jaw carrier (7) into mounting position, and the rear jaw actuator (6) into position in front of jaw carrier and fix with guidance bolt (5). Push the guidance bolt forward as far as it will go and align the milled surfaces vertically as shown in the drawing. ► Fitting is performed in reverse order. Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de... -
Page 45: Troubleshooting
Performance limitation or time Symbols & out. In the case of other error numbers not described here, please contact the the local service center. If the error cannot be rectified by applying the measures described above, please contact the local service center! Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de... -
Page 46: Technical Data
Technical data BPT-L19 Weight 4.5 kg (9.9 lb) (incl. battery) Dimensions Length: 390 mm width: 150 mm Height: 140 mm (15.3″) (5.8″) (5.5″) Strap tension 400–3000 N (90–675 lbf) Tension speed 135 mm/s Sealing Sealjoint with single notch Seal efficiency depending on strap quality, dimension and seals approx. -
Page 47: Ec Declaration Of Conformity (Copy)
BPT-L19 STEEL STRAP Strap width 13 mm ( ″) 16 mm ( ″) 19 mm ( ″) Normal quality: Tensile strength up to approx. 850 N/mm 850 N/mm 850 N/mm Strap thickness 0.40–0.63 mm 0.40–0.63 mm 0.40–0.63 mm (.015″–.024“) (.015″–.024“) (.015″–.024“) - Page 48 Notizen / Notes Evers GmbH Graf-Zeppelin-Str. 10 46149 Oberhausen Telefon +49 208 99475-0 Telefax +49 208 99475-31 evers@eversgmbh.de eversgmbh.de...
