Cambre SKY SHELF SW1B-BB Assembly Instruction

SINGLE WIDE
COMPONENT SHELF
LARGE SIMPLE
ÉTAGÈRE COMPOSANTE

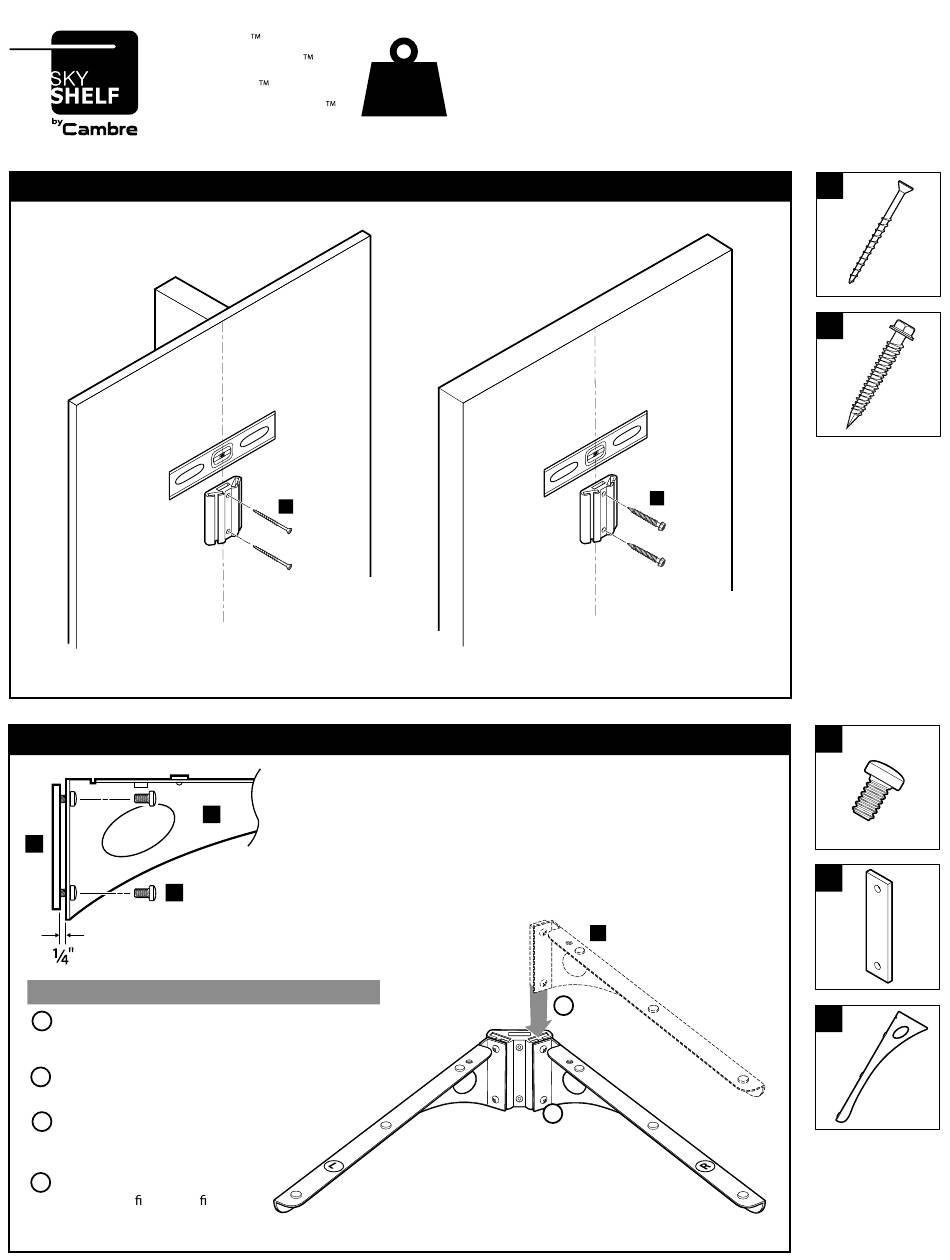

STEP ONE • ÉTAPE UNE
WOOD AND STUD WALL INSTALLATION

INSTALLATION DE MUR EN BOIS ET DE GOUJON

STEP TWO • ÉTAPE DEUX
D
C
/l'ill. 2
f ig. 2
SECURING THE ARMS • FIXATION DES BRAS
1
Slide the arm's plate ( D ) into the corresponding slot of
the wall bracket (L) for Left and ( R ) for right as shown
on Fig. 3
2
Once in place, tighten the bolts ( C ) so that the arm
is secured into place.
1
Glissez la plaque (D) du bras dans la fente correspon-
dante du support mural (L) pour la gauche et (R)
pour la droite, comme indiqué sur l'ill. 3.
2
Une fois en position, serrez les
boulons (C) a n de bien xer le
bras en place.
25lbs
11kg
MODEL #SW1B-BB
e n
w h
e t
v e l a c k
l b r
a l e
w a l n t
U s e
n t a
i n g
m o
u r
u n t
u e n
e m
m o
e s d
i v e a
h è s
n n
e n t
S e u
p a r
d e s
A
Insert bolts ( C ) through the holes in the arm ( E ) and screw them into the
back of plate ( D ). Only turn the screws a couple of times so you leave ¼"
E
space between the arm and the back plate.
Insérer les boulons (C) dans les trous du bras (E) et les visser dans le dos de la
plaque (D). Ne tournez les vis que sur deux tours, laissant un espace d'environ
6 mm entre le bras et la plaque arrière.
DO NOT RETURN TO STORE
Call 1-888-876-6786
Go to www.cambreproducts.com
MAX
for video instructions on mounting
and assembly.
Estimated assembly time: 15 minutes
