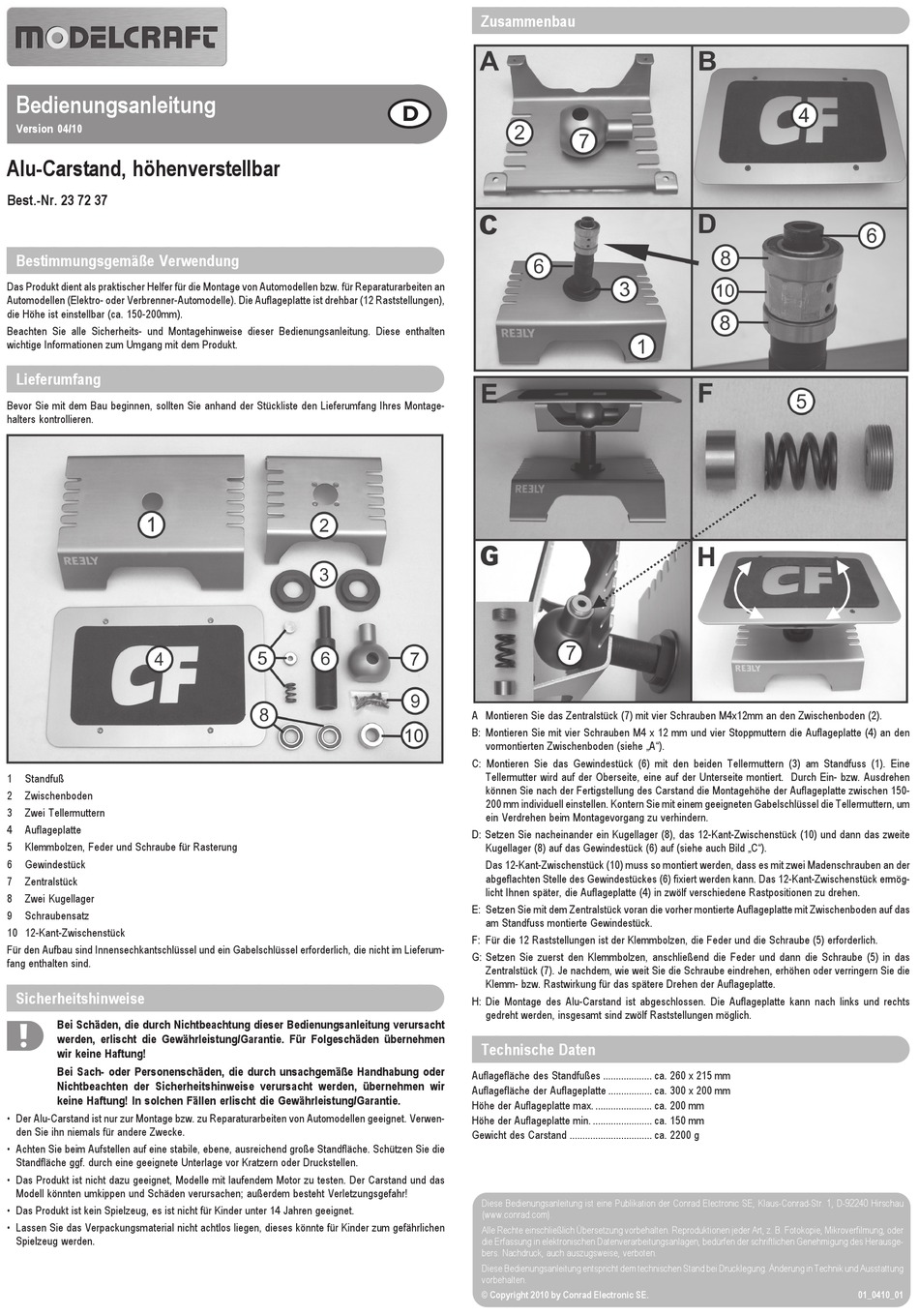

ModelCraft 23 72 37 Operating Instructions

Bedienungsanleitung
Version 04/10
Alu-Carstand, höhenverstellbar
Best.-Nr. 23 72 37

Bestimmungsgemäße Verwendung
Das Produkt dient als praktischer Helfer für die Montage von Automodellen bzw. für Reparaturarbeiten an
Automodellen (Elektro- oder Verbrenner-Automodelle). Die Auflageplatte ist drehbar (12 Raststellungen),
die Höhe ist einstellbar (ca. 150-200mm).
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung. Diese enthalten
wichtige Informationen zum Umgang mit dem Produkt.

Lieferumfang
Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Montage-
halters kontrollieren.
1 Standfuß
2 Zwischenboden
3 Zwei Tellermuttern
4 Auflageplatte
5 Klemmbolzen, Feder und Schraube für Rasterung
6 Gewindestück
7 Zentralstück
8 Zwei Kugellager
9 Schraubensatz
10 12-Kant-Zwischenstück
Für den Aufbau sind Innensechkantschlüssel und ein Gabelschlüssel erforderlich, die nicht im Lieferum-
fang enthalten sind.

Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Der Alu-Carstand ist nur zur Montage bzw. zu Reparaturarbeiten von Automodellen geeignet. Verwen-
den Sie ihn niemals für andere Zwecke.
• Achten Sie beim Aufstellen auf eine stabile, ebene, ausreichend große Standfläche. Schützen Sie die
Standfläche ggf. durch eine geeignete Unterlage vor Kratzern oder Druckstellen.
• Das Produkt ist nicht dazu geeignet, Modelle mit laufendem Motor zu testen. Der Carstand und das
Modell könnten umkippen und Schäden verursachen; außerdem besteht Verletzungsgefahr!
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zum gefährlichen
Spielzeug werden.

Zusammenbau

A Montieren Sie das Zentralstück (7) mit vier Schrauben M4x12mm an den Zwischenboden (2).
B: Montieren Sie mit vier Schrauben M4 x 12 mm und vier Stoppmuttern die Auflageplatte (4) an den
vormontierten Zwischenboden (siehe „A").
C: Montieren Sie das Gewindestück (6) mit den beiden Tellermuttern (3) am Standfuss (1). Eine
Tellermutter wird auf der Oberseite, eine auf der Unterseite montiert. Durch Ein- bzw. Ausdrehen
können Sie nach der Fertigstellung des Carstand die Montagehöhe der Auflageplatte zwischen 150-
200 mm individuell einstellen. Kontern Sie mit einem geeigneten Gabelschlüssel die Tellermuttern, um
ein Verdrehen beim Montagevorgang zu verhindern.
D: Setzen Sie nacheinander ein Kugellager (8), das 12-Kant-Zwischenstück (10) und dann das zweite
Kugellager (8) auf das Gewindestück (6) auf (siehe auch Bild „C").
Das 12-Kant-Zwischenstück (10) muss so montiert werden, dass es mit zwei Madenschrauben an der
abgeflachten Stelle des Gewindestückes (6) fixiert werden kann. Das 12-Kant-Zwischenstück ermög-
licht Ihnen später, die Auflageplatte (4) in zwölf verschiedene Rastpositionen zu drehen.
E: Setzen Sie mit dem Zentralstück voran die vorher montierte Auflageplatte mit Zwischenboden auf das
am Standfuss montierte Gewindestück.
F: Für die 12 Raststellungen ist der Klemmbolzen, die Feder und die Schraube (5) erforderlich.
G: Setzen Sie zuerst den Klemmbolzen, anschließend die Feder und dann die Schraube (5) in das
Zentralstück (7). Je nachdem, wie weit Sie die Schraube eindrehen, erhöhen oder verringern Sie die
Klemm- bzw. Rastwirkung für das spätere Drehen der Auflageplatte.
H: Die Montage des Alu-Carstand ist abgeschlossen. Die Auflageplatte kann nach links und rechts
gedreht werden, insgesamt sind zwölf Raststellungen möglich.

Technische Daten
Auflagefläche des Standfußes ................... ca. 260 x 215 mm
Auflagefläche der Auflageplatte ................. ca. 300 x 200 mm
Höhe der Auflageplatte max. ...................... ca. 200 mm
Höhe der Auflageplatte min. ....................... ca. 150 mm
Gewicht des Carstand ................................ ca. 2200 g
