Summary of Contents for Wöhner BROOME10

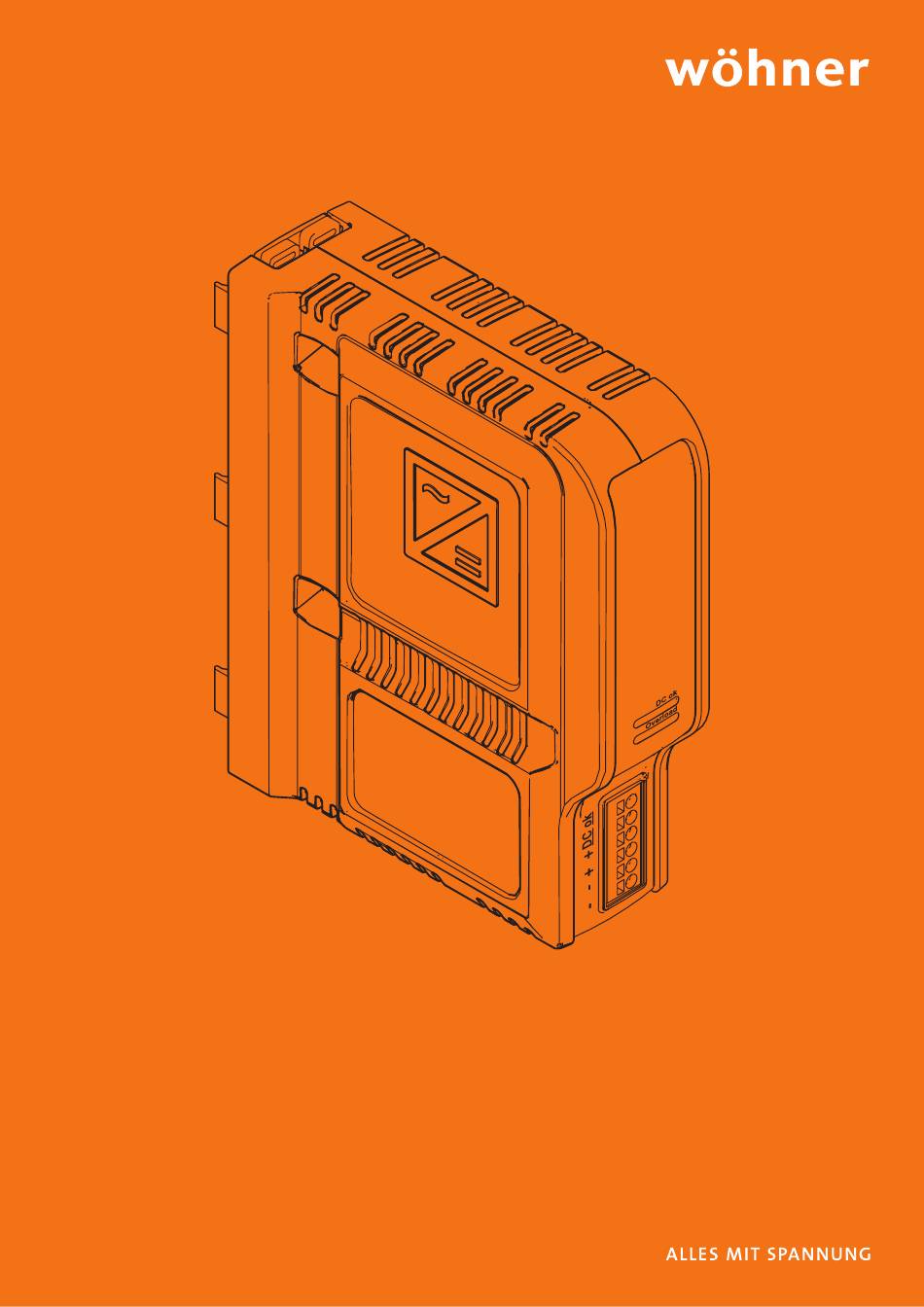

- Page 1 BROOME10 ®...
-
Page 3: Inhalt Der Eu-Konformitätserklärung
Eingangsspannung anliegt. Kurzbeschreibung • Installieren Sie das Gerät in einem Gehäuse, das Schutz vor Das Netzteil Broome10 ist ein Industrienetzteil für 3-phasige Netz- elektrischen, mechanischen und Brandgefahren bietet. systeme, das für den Einsatz mit dem modularen Energiever- • Stellen Sie sicher, dass die Verkabelung korrekt ist, indem Sie teilungssystem Crossboard entwickelt wurde. -
Page 4: Bedien- Und Anzeigeelemente
Deutsch Broome 10 Installationsanleitung 3. UL-Hinweise WARNUNG: Gefahr durch elektrischen Schlag und Brandgefahr Das Öffnen der Schutzeinrichtung der Abzweigleitung kann ein Hinweis darauf sein, dass ein Fehlerstrom unterbrochen wurde. Um die Gefahr eines Brandes oder eines elektrischen Schlages zu reduzieren, müssen stromführende Teile und andere Kompo- nenten der Abzweigleitung überprüft und ausgetauscht werden, falls sie beschädigt sind. - Page 5 Deutsch Broome 10 Installationsanleitung 7. Anschluss (Abbildung 4) Abbildung 5 Abbildung 4 A Output Terminals (Push-in Klemmen) (Zwei identische + Pole und zwei identische - Pole) + Positiver Ausgang – Negativer Ausgang B DC-OK Relais Kontakt (Push-in Klemmen) Überwacht die Ausgangsspannung (siehe Kapitel 8 für Details) 8.
- Page 6 Deutsch Broome 10 Installationsanleitung 9. Technische Daten Alle Werte sind typische Werte bei 400 Vac, 50 Hz Eingangsspannung, 24 V, 10 A Ausgangslast, 25°C Umgebungstemperatur und nach einer Einlaufzeit von 5 Minuten, sofern nicht anders angegeben. Geräteversorgung Eingangsspannung 380 V – 480 V DC -10 % / +15 % Netzfrequenz 50 –...
-
Page 7: Safety Notes
• Keep the following minimum installation clearances when the Article number Product description device is permanently loaded with more than 50 % of the nomi- 36200 BROOME10 CrossBoard Netzteil 10 A ® nal current: 40 mm on top, 20 mm on the bottom, 0 mm left and 36201... -
Page 8: Operating And Indicating Elements
English Broome 10 Installation Manual 3. UL notes WARNING: Risk of electrical shock and fire The opening of the branch-circuit protective device may be an indication that a fault current has been interrupted. To reduce the risk of fire or electric shock, current-carrying parts and the other components of the controller should be examined and replaced if damaged. - Page 9 Broome 10 Installation Manual English 7. Connection (Figure 4) Figure 5 Figure 4 A Output Terminals (push-in terminals) (Two identical + poles and two identical - poles) + Positive output – Negative (return) output B DC-OK Relaiy Contact (push-in terminals) Monitors the output voltage, see chapter 8 for details.
-
Page 10: Technical Data
English Broome 10 Installation Manual 9. Technical data All figures are typical values at 400 Vac, 50 Hz input voltage, 24 V, 10 A output load, 25°C ambient temperature and after a 5 minutes run-in time unless otherwise noted. Device supply Input voltage 380 V –... - Page 12 Wöhner GmbH & Co. KG Elektrotechnische Systeme Mönchrödener Straße 10 96472 Rödental Germany Phone +49 9563 751-0 info@woehner.com woehner.com...
