Summary of Contents for Takstar WPM-300

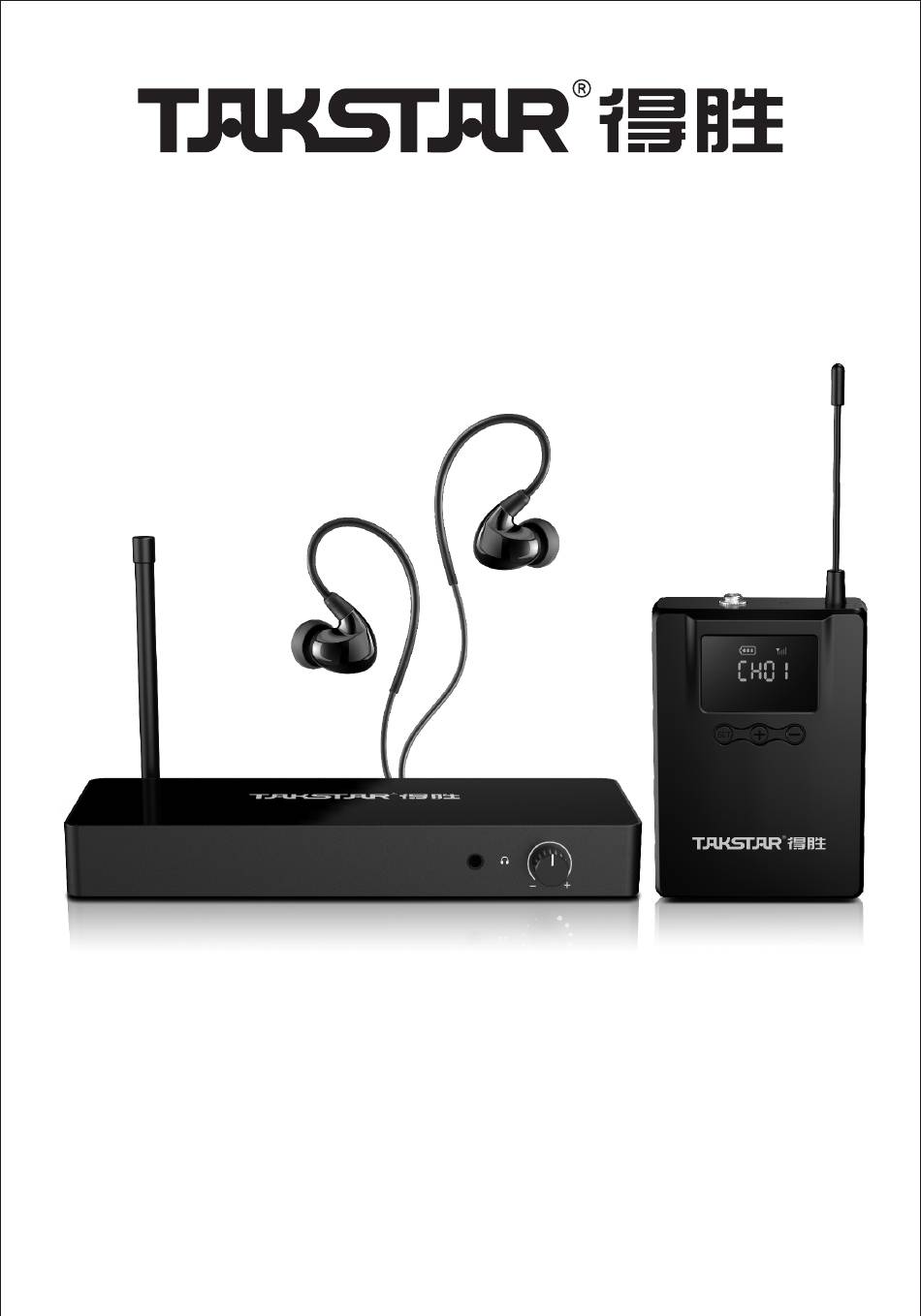

- Page 1 WPM-300无线监听系统 使用说明 Wireless Monitoring System User's Manual...
-
Page 2: Table Of Contents
WPM-300无线监听系统 中文目录………………………………………………………………………………2-9 前言………………………………………………………………………………………2 产品特性…………………………………………………………………………………2 适用范围…………………………………………………………………………………2 产品配置…………………………………………………………………………………3 技术参数…………………………………………………………………………………3 发射器参数……………………………………………………………………………3 接收机参数……………………………………………………………………………3 功能示意…………………………………………………………………………………4 主机（发射器）………………………………………………………………………4 接收器（腰包）………………………………………………………………………5 使用说明…………………………………………………………………………………6 对频方法………………………………………………………………………………6 操作说明………………………………………………………………………………6 安全警示…………………………………………………………………………………7 关于图标含义解释………………………………………………………………………8 关于本说明书……………………………………………………………………………8 环保说明…………………………………………………………………………………9... -
Page 3: 产品特性
WPM-300无线监听系统 前言 尊敬的用户： 感谢您选购得胜WPM-300无线监听系统，为了您能够更好的了解使用本产品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官 方服务热线400 6828 333或微信扫描二维码关注得胜官方公 众号与我们联系。 产品特性 • 一款专为乐器监听、舞台监听、同声翻译等场合设计的无线监听系统； • UHF无线传输，PLL锁相环路技术，工作稳定可靠； • 采用复合抗干扰电路，可自动避开有干扰的频率，支持多套腰包同时使用； • 最多可支持10台发射信号同时工作，适用于多国语言翻译的场合使用； • 在无干扰、无障碍物的环境下使用传输距离约50米； • 采用压缩动态扩展电路，信噪比高，确保输出声音的清晰度； • 配套入耳式监听耳机，佩戴舒适，声音细腻饱满，低音强劲； • 发射器具备Φ3.5mm音频输入接口，方便与调音台、功放等音频设备连接； 适用范围 适用于乐器监听、舞台监听、会议监听、同声翻译等场合。... -
Page 4: 产品配置
WPM-300无线监听系统 产品配置 WPM-300(套装） 主机（发射器）………………………………………………………………………1台 副机（接收器）………………………………………………………………………1个 耳塞……………………………………………………………………………………1副 硅胶耳帽（S、M、L）………………………………………………………………3对 5号干电池………………………………………………………………………………2节 Φ3.5mm音频线………………………………………………………………………1条 RCA音频线……………………………………………………………………………1条 Φ3.5mm转6.3mm插头………………………………………………………………1个 12V/300mA适配器……………………………………………………………………1个 说明书…………………………………………………………………………………1份 技术参数 发射器参数 接收机参数 工作频率范围：520-600MHz 频率范围：520-600MHz 工作电流：100mA (TYP) 工作电压： DC 2.5V (2.2V-3.0V) /AA两节电池 发射电源：DC12V/300mA 工作电流：115mA(TYP) 发射距离：≥50m(空旷无干扰场地 ) 频率响应：20Hz至 15 kHz（-6dB截点） 发射功率：5dbm(TYP) 信噪比：>60dB 发射尺寸：159×79.8×21.1mm 接收灵敏度：优于8dbuv 发射重量：123g 立体声分离度：>45dB 接收尺寸：169×64×30.95mm 接收重量：123.5g... -
Page 5: 功能示意
WPM-300无线监听系统 功能示意 主机（发射器）: ①电源开关：当开关打到“|”时，表示已开机，当打到“0”时则表示关机； ②LED显示屏：显示当前工作频道，有“CH01-CH10”共10个频道； ③耳机旋钮：调整发射器的耳机接口的音量； ④输入接口：一个ø3.5mm立体声音频输入接口，连接外部音源；一对RCA莲花音 频输入接口，连接外部音源； ⑤SET按键：点按SET键切换频率，详见对频方法部分； ⑥ 3.5mm耳机输出接口：用于连接耳机监听音源输出的声音； ⑦ 电源接口：用于连接规格为12V/300mA的适配器给发射器供电； ⑧ 天线连接座：连接外置天线，增强信号接收。 ① ⑦ ④ ⑤ ⑧ ⑥ ③ ②... -
Page 6: 接收器（腰包
WPM-300无线监听系统 接收器（腰包）： ①电源开关：长按两秒开机/关机； ②指示灯：电源指示灯，正常电量时常亮绿灯，低电时常亮红灯。 ③音量调节：接收器音量大小调节，共10档可调，点按音量“+”调大接收器音 量，点按“-”调小接收器音量 （默认在5档，音量调节具有记忆功能）； ④SET按键：点按SET键切换频率，详见对频方法部分； ⑤显示屏：显示当前工作频道，有“CH01-CH10”共10个频道；显示当前电池电 量，三格电量；显示无线连接状态，信号图标常亮为连接成功，闪烁为信号弱，熄 灭为断开连接。 ⑥ 外置天线：1/4波长天线，增强信号发射距离； ⑦ 耳机接口：用于连接耳机设备进行声音监听。 ⑥ ② ⑦ ① ⑤ ④ ③... -
Page 7: 使用说明
WPM-300无线监听系统 使用说明 对频方法 产品出厂时已默认配对好，开机会自动连接，无需配对。如遇有信号干扰，可按下 面方法进行重新配对或变频。 1、分别打开发射器及接收器电源开关； 2、点按发射器“SET”键，更换频道； 3、点按接收器“SET”键，更换频道，选择到与发射器显示频道一致的频道。 操作说明 1.将附送的适配器一端连接发射器，另一端接入市电插座，按步骤连接完成即可通 电； 2.将转换线一端连接到发射器的音频输入接口上，另一端连接到音频输出设备上；... -
Page 8: 安全警示
WPM-300无线监听系统 3.开启发射器的电源开关，LED屏指示灯亮，表示进入正常工作状态； 4.同时按压接收器电池仓伸缩键取出电池仓，装入两节5号电池，将电池仓推送入 接收器电池卡座内，直到电池仓伸缩键“哒”的一声扣紧到位； 5.将耳机插头插入接收器耳机插孔内； 6.长按两秒接收器的电源开关，指示灯亮，表示接收器已进入工作状态； 7.调节调频“SET”按键，使接收器对应发射器的频道一样，接收器屏幕信号图标 常亮，即配对成功； 8.调节接收器上的音量“-”或音量“+”按键来获得您满意的音量大小 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身 伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1．使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大 小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常； 2．使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拨掉电源插 头，然后将产品送经销商检修； 3．若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要为 非充电电池充电； 4．废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造成 安全隐患或影响环境； 5．本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环 境，使用中避免靠近火源，雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风 孔，避免损坏其功能； 6．使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产 品，以免导致意外事故； 7．请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联 系当地经销商跟进处理。... -
Page 9: 关于图标含义解释
WPM-300无线监听系统 关于图标含义解释 根据RL2004/108/EG和European Low Voltage Directive（欧洲低电压 指令）RL2006/95/EG的测试结果表明，本产品符合欧共体关于电磁兼 容性的成员国法律整合的指令中所规定的限值。 未经合规方明确批准的变更或修改可能会使用户失去操作设备的权限。 此设备符合FCC规则第15条部分的要求。操作须符合以下两个条件： （1）此设备可能不会造成有害干扰； （2）此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。 此符号表示，根据WEEE指令(2012/19/EU)和国家法律，由于这种类型的 废弃物会有潜在的有害物质，可能对环境和人类健康产生负面影响，所以 本产品不应与您的家庭垃圾一起处置，应将本产品应交由授权的电气和电子设备 （WEEE）回收站回收。同时，您在正确处理本产品的同时将有助于自然资源的有 效利用。如需了解更多有关您可以在何处放置废物回收设备的信息，请联系您当地 的城市办事处、废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进产品，本 说明书可能不符合您的特定产品的技术规格。要获取最新版说明书，请访问得胜官 网，然后下载说明书文件。技术规格、设备或另售的附件在各个地区可能有所不 同，如有问题请与当地得胜经销商确认。如需更多支持和深层产品信息，请浏览得 胜官方网站：https://www.takstar.com/... -
Page 10: 环保说明
WPM-300无线监听系统 环保说明... -
Page 11: Contents
WPM-300 Wireless Monitoring System Contents……………………………………………………………………………10-20 Preface…………………………………………………………………………………11 Features…………………………………………………………………………………11 Applications……………………………………………………………………………11 Package Contents……………………………………………………………………12 Specifications…………………………………………………………………………12 Transmitter Specifications………………………………………………………12 Receiver Specifications……………………………………………………………12 Function Descriptions………………………………………………………………13 Transmitter…………………………………………………………………………13 Bodypack Receiver…………………………………………………………………14 Operation Instructions………………………………………………………………16 Sync Frequency………………………………………………………………………16 Operation Instructions ……………………………………………………………17 Safety Instructions……………………………………………………………………18 Label Meanings………………………………………………………………………19 About This Manual……………………………………………………………………20... -
Page 12: Preface
WPM-300 Wireless Monitoring System Preface Dear Customer, Thank you for purchasing Takstar WPM-300 Wireless Monitoring System. In order to better understand and use the product, please read this manual carefully. If you have any questions or suggestions, please contact our local dealer. -
Page 13: Package Contents
(-6dB intercept point) Dimensions: 159×79.8×21.1mm S/N Ratio: > 60dB Weight: approx. 123g Receiving Sensitivity: better than 8dbuv Stereo Separation: >45dB Dimensions: 169×64×30.95mm Weight: approx. 123.5g Note: The above data is measured by Takstar laboratory, and Takstar has the final interpretation right! -
Page 14: Function Descriptions
WPM-300 Wireless Monitoring System Function Descriptions Transmitter: ① Power Switch: flip to “|” position to power on, or to “0” position to power off the device. ② LED Screen: displays current working channel, ranging from 10 channels, CH01 to Ch10. -
Page 15: Bodypack Receiver
⑥ 3.5mm Headphone Output: for connecting headphones to monitor audio output. ⑦ Power Inlet: for connecting power supply via an adapter with a specification of 12V/300mA. ⑧ Antenna Connector: for connecting external antenna to enhance signal reception. ① ⑦ ④ ⑤... - Page 16 WPM-300 Wireless Monitoring System ⑤ LED Screen: displays current working channel, ranging from 10 channels, CH01 to Ch10. Displays current battery level in a 3-bar meter. Displays wireless connection status; signal indicator stays on when connected successfully, flickers during weak signal, or turns off when disconnected.
-
Page 17: Operation Instructions
WPM-300 Wireless Monitoring System Operation Instructions Sync Frequency The transmitter and the receiver are already paired before shipping out and will auto connect to each other. Follow below re-pairing or frequency change steps only if there is signal interference. 1. Turn on transmitter and receiver. -
Page 18: Operation Instructions
WPM-300 Wireless Monitoring System Operation Instructions 1. Connect the transmitter to supplied adapter, plug the adapter into AC mains socket for power supply. 2. Connect the transmitter audio input with audio output device using the adapter cable. 3. Turn on the transmitter power, its LED screen and indicator lights up if working properly. -
Page 19: Safety Instructions
WPM-300 Wireless Monitoring System Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Please check if the power of the connected equipment matches with that of this product before operation. -
Page 20: Label Meanings
WPM-300 Wireless Monitoring System Label Meanings According to the test results obtained based on RL2004/108/EG (Electromagnetic Compatibility Directive) and RL2006/95/EG (Low Voltage Directive), this product complies with the limits specified in the European Community EMC (Electromagnetic Compatibility) Directive, an integration of relevant laws from its member states. -
Page 21: About This Manual
This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. For the latest version/more information, please visit our website: https://www.takstar.com/. Specifications, devices or accessories available may vary from region to...
