Summary of Contents for Flash butrym F7300250

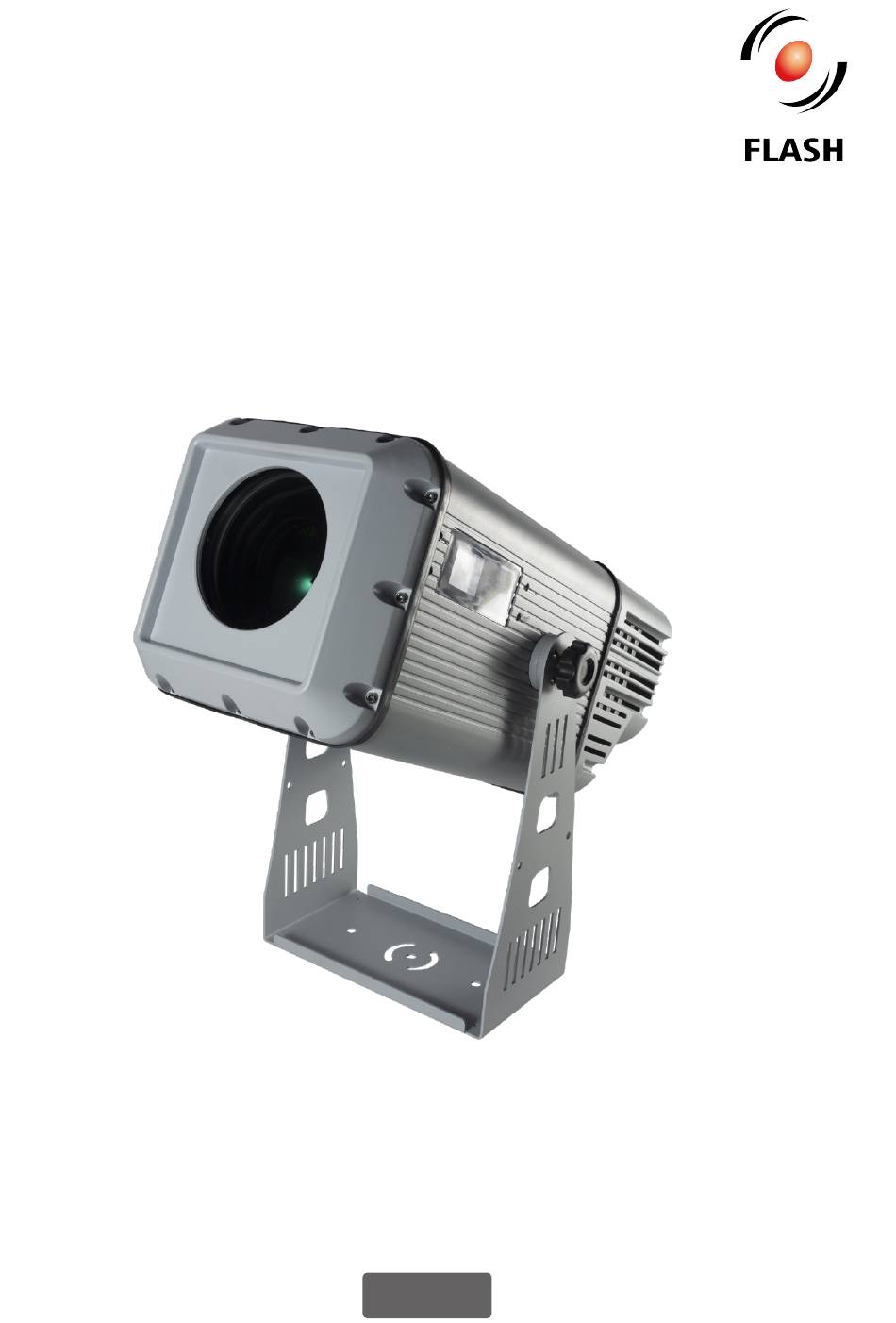

  • Page 1 User Manual Instrukcja Obsługi BIG LOGO PROJECTOR IP65 300W F7300250...
  • Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING BIG LOGO PROJECTOR IP65 300W. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2. SAFETY INFORMATION higher than this. ...
  • Page 3 BIG LOGO PROJECTOR IP65 300W • Art No F7300250 3. PRODUCT INFORMATION Focus: Yes Light source: 1pcs 300W LED DMX standard: DMX 512 Signal: DMX 512 Beam angle (min): 11 Power consumption: 300W Beam angle (max): 60 Color: 8 Colours + White IP Rating: IP65...

  • Page 4: Table Of Contents

    User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110-240V 300W 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device ( i n c l u d e d ) .

  • Page 5: Scene Run

    BIG LOGO PROJECTOR IP65 300W • Art No F7300250 5.5 Manual control This interface is used to control the current lamp, and at the same time automatically enter the host state (do not receive DMX signal, send DMX signal to the bus to the slave).

  • Page 6: Dimmer

    User Manual •Instrukcja Obsługi 5.8 Channel table Explain Channel DIMMER STOP/STROBE COLOUR WHEEL EFFECT GOBO CHANGE EFFECT GOBO ROTATION ZOOM FOCUS RESET DIMMER - CHANNEL 1 EFFECT REMARKS 100% ..STOP/STROBE - CHANNEL 2 EFFECT REMARKS 0-254 Strobe from Slow to Fast OPEN (Dimmer)
  • Page 7 BIG LOGO PROJECTOR IP65 300W • Art No F7300250 COLOUR WHEEL -CHANNEL 3 COLOUR REMARKS White Red/White Green/Red Green Blue/Green Blue Yellow/Blue Yellow Magenta/Yellow Magenta Cyan/Magenta Cyan Pink/Cyan Pink Orange/Pink Orange White/Orange 150-204 Colour Rotation from Fast to Slow 205-255...

  • Page 8: Gobo 7

    User Manual •Instrukcja Obsługi EFFECT GOBO 1 CHANGE 4 EFFECT REMARKS FAST ROTATION ..SlOW ROTATION ..FAST ROTATION GOBO 9 SHAKE, FAST SPEED ..GOBO 9 SHAKE, SLOW SPEED GOBO 8 SHAKE, FAST SPEED ..GOBO 8 SHAKE, SLOW SPEED ..
  • Page 9 BIG LOGO PROJECTOR IP65 300W • Art No F7300250 EFFECT GOBO 1 ROTATION 5 EFFECT REMARKS FAST ROTATION ..SLOW ROTATION ..FAST ROTATION 0-127 POSITION ZOOM - CHANNEL 6 EFFECT REMARKS 100% ..FOCUS - CHANNEL 7...
  • Page 10 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! WAŻNE! Nie kieruj silnego strumienia świetlnego z innych urządzeń, ponieważ intensywne oświetlenie może uszkodzić wyświetlacz. Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i uszkodzenia urządzenia.
  • Page 11 BIG LOGO PROJECTOR IP65 300W • Art No F7300250 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze BIG LOGO PROJECTOR IP65 300W względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.  Nie należy korzystać z urządzenia 2.
  • Page 12 User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND powerCON DMX - 5.1 Podłączenie sygnału DMX DMX + 5-pin XLR Połączenie odbywa się...

  • Page 13: Gobo Rotation

    BIG LOGO PROJECTOR IP65 300W • Art No F7300250 5.4 Struktura Menu Main interface ---- Set ---- Run Mode ---- Scene Run ---- Scene Set ---- DMX Address ---- Channel Mode ---- DMX signal ---- Display ---- Linear Color ---- Load Default...

  • Page 14: Zoom

    User Manual •Instrukcja Obsługi Options Explain Slave status: Receive DMX signal from Operating mode console or host Auto 1 Master status: self-propelled and send DMX signal to slave Auto 2 Random Program Auto, Colse, Scene Run Scene 20, Scene 19... 1 Scene Save, Scene Select (1-20) Scene Time, AutoRun (On/Off), Scene Set Dimmer, Shutter, Color, Gobo, Roto Gobo RT, Focus, Zoom...
  • Page 15 BIG LOGO PROJECTOR IP65 300W • Art No F7300250 KOŁO KOLORÓW -CHANNEL 3 COLOUR REMARKS Biały Czerwony/Biały Czerwony Zielony/Czerwony Zielony Niebieski/Zielony Niebieski Żółty/Niebieski Żółty Magenta/Żółty Magenta Cyan/Magenta Cyan Różowy/Cyan Różowy Pomarańczowy/Różowy Pomarańczowy Biały/Pomarańczowy 150-204 Rotacja Koloru z Szybkiego do Wolnego...
  • Page 16 User Manual •Instrukcja Obsługi EFFECT GOBO 1 CHANGE 4 EFFECT REMARKS FAST ROTATION ..SlOW ROTATION ..FAST ROTATION GOBO 9 SHAKE, FAST SPEED ..GOBO 9 SHAKE, SLOW SPEED GOBO 8 SHAKE, FAST SPEED ..GOBO 8 SHAKE, SLOW SPEED ..

  • Page 17: Reset

    BIG LOGO PROJECTOR IP65 300W • Art No F7300250 EFFECT GOBO 1 ROTATION 5 EFFECT REMARKS FAST ROTATION ..SLOW ROTATION ..FAST ROTATION 0-127 POSITION ZOOM - CHANNEL 6 EFFECT REMARKS 100% ..FOCUS - CHANNEL 7...
  • Page 18 User Manual •Instrukcja Obsługi...
  • Page 19 BIG LOGO PROJECTOR IP65 300W • Art No F7300250...
  • Page 20 F7300250 www.flash-butrym.pl...
