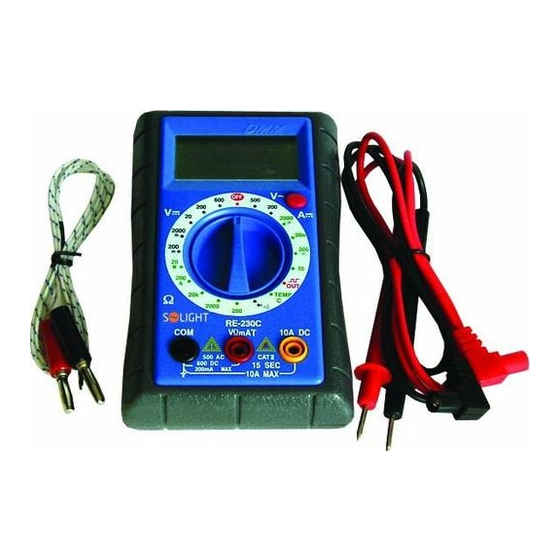

Digitální multimetr Solid V10
Děkujeme Vám, že jste si koupili tento přístroj. Před použitím si pozorně přečtěte
tento návod. V opačném případě riskujete ohrožení svého zdraví a poškození
přístroje.
I. Důležité bezpečnostní pokyny:
Základní bezpečnostní zásadou při použití tohoto přístroje je nezbytné snížení rizika
vzniku požáru, elektrického šoku a zranění osob. Proto laskavě dodržujte
následující pokyny:
1. Nikdy nezapojujte tento přístroj do elektrického obvodu nad 750V AC (střídavé)
nebo 1000V DC (stejnosměrné).
2. Pokaždé se ujistěte, zda nedochází k poškození izolace, příp. zkratu.
3. Zkontrolujte, zda nedochází k přerušení elektrického obvodu při přepínání funkcí.
4. Před začátkem měření se ujistěte, zda funkce a rozsah jsou nastaveny podle
předpokládaných hodnot měření.
5. Nikdy nepoužívejte přístroj ve vlhkém prostředí, resp. Neovládejte přístroj
mokrýma rukama.
6. Před testováním funkcí „ " a „ │" odpojte vstupní elektrický obvod a vybijte
všechny vysokonapěťové kondenzátory přes ochrannou impedanci.
7. Nikdy nezapojujte přístroj do obvodu, který generuje modulované napětí (např.
běžící motor, transformátor), které by mohlo přesáhnout stanovenou maximální
hodnotu napětí.
8. Používejte tlumící pouzdro. Nepoužívejte pouzdra s abrasivním povrchem.
9. Tento přístroj není určen pro pevnou (fixní) instalaci.
II. Technická specifikace:
A. Stejnosměrné napětí
Rozsah
200mV
2V
20V
200V
1000V
Ochrana proti přetížení: DC špičkově 1000V
B. Stejnosměrný proud
Rozsah Rozlišení
200µA 100nA
2000µA 1µA
20mA 10µA
200mA 100µA
10A 10mA
Ochrana proti přetížení: nad 0,2 A / 250V pojistka
nad 10A rozsahu není chráněn
C. Střídavé napětí
Rozsah
200V
750V
Frekvenční rozsah: 45 – 400 Hz
Ochrana proti přetížení: AC 750V rms.
Indikace: Průměrná hodnota (rms nebo sinusoida)
D. Odpor
Rozsah Rozlišení
200 0,1
2000 1
20k 10
200k 100
2000k 1k
E. Meranie teploty
Rozsah Rozlíšenie
-20 ~ 150ºC 1ºC
151 - 1000˚C 1˚C
Vlastnosti:
• Display: 3,5 místný s maximální hodnotou 1999
• Automatické zobrazení polarity
• Zobrazení vysokého napětí: „HV" (DC 1000V nebo AC 750V)
• Indikace překročení rozsahu: „1"
• Indikace stavu baterie: „BAT"
• Teploty:
o Pracovní teploty: 0 - 40ºC (při relativní vlhkosti 75%)
o Skladovací teplota: -15ºC - 50ºC
o Zaručená přesnost: 23ºC +/- 5ºC (při relativní vlhkosti 75%) po dobu
jednoho roku od kalibrace
• Typ baterie: 9V NEDA 1604, IEC 6F22/6LR61
• Rozměry: 150 x 70 x 24 mm
• Hmotnost: 150g (včetně baterie)
III. Návod k obsluze
Měření stejnosměrného napětí
1. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
2. Přepněte přepínač na vhodný rozsah „DC V". Pokud neznáte měřené napětí,
zvolte nejvyšší rozsah a postupně jej snižujte až do dosažení čitelnosti.
3. Spojte měřící kabely paralelně s měřeným obvodem.
4. Zobrazené napětí přečtěte z LCD včetně napěťové polarity.
5. Pokud je přepínač nastaven na 1000V a zobrazí se na displeji „HV", je tímto
signalizována nebezpečná úroveň napětí.
Měření stejnosměrného proudu
1. Pokud budete měřit proud menší než 200mA, zapojte červený měřící kabel do
zdířky „V mA". Pokud bude proud větší, použijte zdířku „10A". Černý kabel
zapojte do zdířky „COM".
2. Přepněte přepínač na vhodný rozsah „DC A".
3. Zapojte měřící kabely sériově s měřeným obvodem.
Rozlišení Přesnost
100µV
1mV
+/- 0,5%
10 mV
100 mV
1 V +/- 0,8%
Přesnost
+/- 1,0%
+/- 1,2%
+/- 1,2%
Rozlišení Přesnost
100mV
+/- 1,2%
1V
Přesnost
+/- 0,8%
+/- 1,2%
Presnosť
+/- 3,0%
+/- 3,0%
4. Přečtěte z displeje naměřený proud.
Měření střídavého napětí
1. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
2. Přepněte přepínač na vhodný rozsah „AC V".
3. Spojte měřící kabely paralelně s měřeným obvodem.
4. Zobrazené napětí přečtěte z displeje.
5. Pokud je přepínač nastaven na 750V a zobrazí se na displeji „HV", je tímto
signalizována nebezpečná úroveň napětí.
Měření odporu
1. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
2. Přepněte přepínač na vhodný rozsah „ ".
3. Zapojte měřící kabely k měřenému odporu.
4. Pokud je měřený odpor zapojen v obvodu s napájením, je nutno napájení vypnout
a vybít všechny kondenzátory obvodu. Teprve poté je možno připojit měřící
kabely k měřenému odporu.
Měření tranzistoru hFE
1. Přepněte přepínač do polohy hFE.
2. Zasuňte vývody tranzistoru (E, B, C) do příslušných zdířek v zásuvce umístěné na
čelním panelu.
Měření teploty
1. Zapojte kabel k měření teploty do zdířek „V mA" a „COM".
2. Přepněte přepínač do polohy „ºC".
3. Po dotyku s měřeným objektem se na displeji zobrazí jeho teplota.
Měření diody
4. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
5. Přepněte přepínač do polohy „|".
3. Připojte měřící kabely na měřenou diodu (červený na anodu, černý na katodu).
4. Změřená hodnota se zobrazí v mV. Pokud je dioda špatná, zobrazí se „1".
Měření vodivosti pomocí zvukové signalizace
1. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
2. Přepněte přepínač do polohy „•))".
3. Zapojte měřící kabely sériově s měřeným obvodem.
4. Bzučák se rozezní, pokud je odpor menší než 70 .
Generátor střídavého signálu
1. Červený měřící kabel zapojte do zdířky „V mA", černý kabel pak do zdířky
„COM".
2. Přepněte přepínač do polohy „hFE"
3. Multimetr generuje signál 5V š.š. o frekvenci 50Hz.
Funkce paměti
Pokud při měření stisknete tlačítko „HOLD", zůstane poslední naměřená hodnota na
displeji až do okamžiku opětovného stisknutí tohoto tlačítka.
IV. Výměna baterií a pojistky
Pokud se na displeji zobrazí „BATT", je potřeba vyměnit baterii. Při výměně baterie
nebo pojistky je nutné odšroubovat 2 šrouby na zadní straně, odmontovat vadnou
pojistku nebo vybitou baterii a namontovat novou. Kryt se opět zajistí dvěma šrouby.
Typ baterie: 9V NEDA 1604, IEC 6F22/6LR61
Upozornění:
• Při výměně pojistky nahraďte vadnou pojistku stejným typem (V, mA)
• Před otevřením krytu se ujistěte, zda měřící kabely jsou odpojeny od měřeného
obvodu, aby nedošlo k úrazu elektrickým proudem.
• Nezasahujte do zapojení, čistěte běžným hadříkem, nechte důkladně vyschnout,
k čištění nepoužívejte rozpouštědla.
Digitálny multimeter Solid V10
Ďakujeme Vám, že ste si kúpili tento prístroj. Pred použitím si pozorne prečítajte
tento návod. V opačnom prípade riskujete ohrozenie svojho zdravia a poškodenie
prístroja.
I. Dôležité bezpečnostné pokyny:
Základnou bezpečnostnou zásadou pri použití tohoto prístroja je nevyhnutné
zníženie rizika vzniku požiaru, elektrického šoku a zranenia osôb. Preto láskavo
dodržujte nasledujúce pokyny:
1. Nikdy nezapájajte tento prístroj do elektrického obvodu nad 750V AC (striedavé)
alebo 1000 DC (jednosmerné).
2. Za každým sa ubezpečte, či nedochádza k poškodeniu izolácie, príp. skratu.
3. Skontrolujte, či nedochádza k prerušeniu elektrického obvodu pri prepínaní funkcií.
4. Pred začiatkom merania sa uistíte, či funkcie a rozsah sú nastavené podľa
predpokladaných hodnôt merania.
5. Nikdy nepoužívajte prístroj vo vlhkom prostredí, resp. neovládajte prístroj mokrými
rukami.
6. Pred testovaním funkcií „ " a „ │" odpojte vstupný elektrický obvod a vybite
všetky vysokonapäťové kondenzátory cez ochrannú impedanciu.
7. Nikdy nezapájajte prístroj do obvodu, ktorý generuje modulované napätie (napr.
bežiaci motor, transformátor), ktoré by mohlo presiahnuť stanovenú maximálnu
hodnotu napätia.
8. Používajte tlmiace puzdro. Nepoužívajte puzdra s abrazívnym povrchom.
9. Tento prístroj nieje určený pre pevnú (fixnú) inštaláciu.
II. Technická špecifikácia:
A. Jednosmerné napätie
Rozsah Rozlíšenie
200mV 0,1mV
2V 1mV
20V 10mV
200V 100mV
1000V 1V
Ochrana proti prepätiu: DC impulzne 1000V
B. Jednosmerný prúd
Rozsah Rozlíšenie
200µA 0,1µA
2000µA 1µA
20mA 10µA
200mA 100µA
10A 10mA
Presnosť
+/- 0,5%
+/- 0,8%
Presnosť
+/- 1,0%
+/- 1,2%
+/- 1,2%
