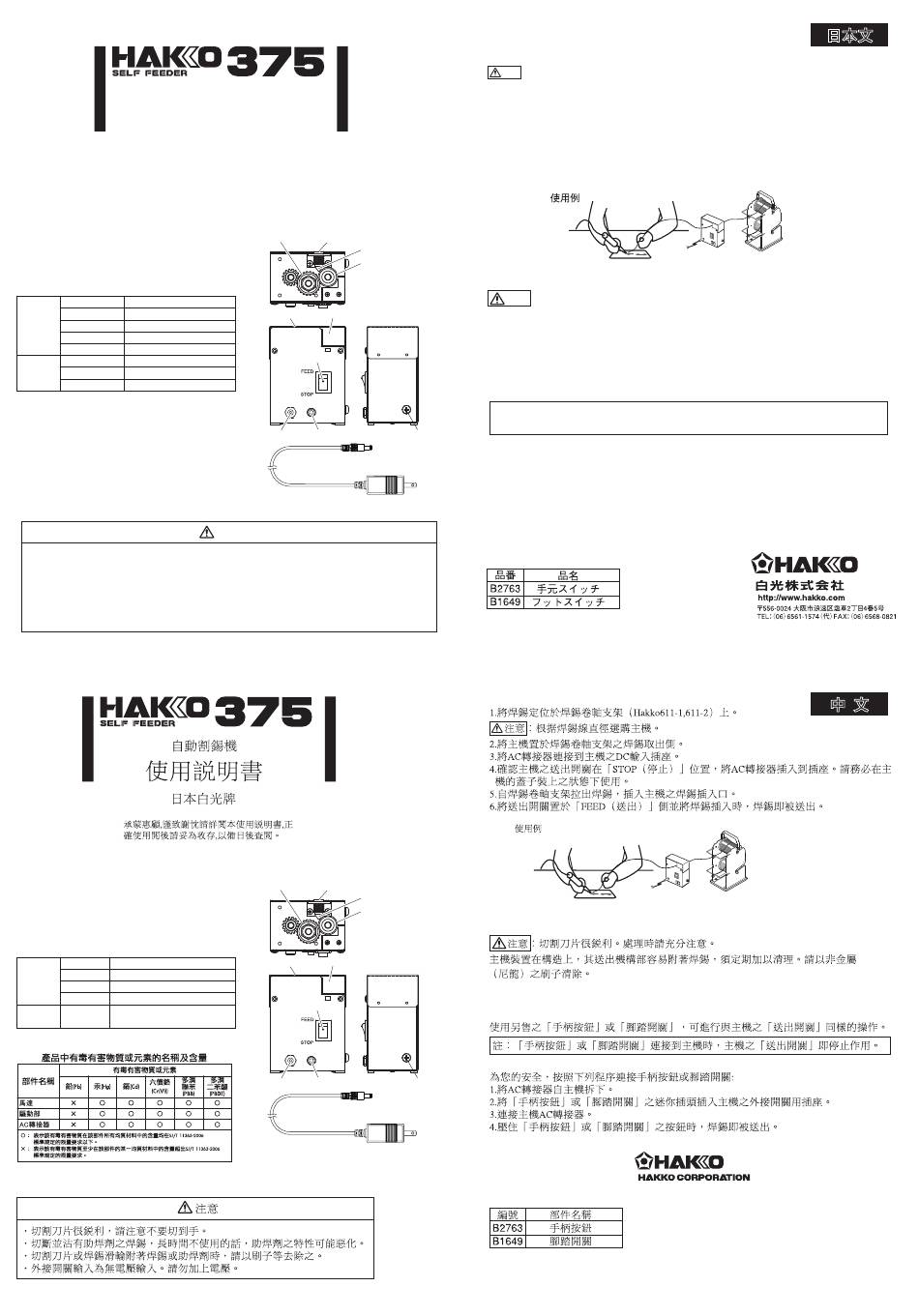

HAKO 375 Instruction Manual

はんだカット機能付供給装置
取 扱 説 明 書
お買い上げいただきありがとうございます。
この説明書をお読みになり、 正しくお使いください。
お読みになった後も、
後日お役に立ちますので大切に保管してください。
セット内容
本体
....................................................1
ACアダプター ....................................1
取扱説明書 .........................................1
仕様
品名 ハッコー375
DC24V 75mA
定格
27 mm/sec
本体 はんだ送り速度
78(W) × 98(H) × 56(D) mm
外形寸法
0.59 kg
重量
DC24V 200mA
定格
AC
35(W) × 25(H) × 50(D) mm
外形寸法
アダプター
46 g
重量
安全及び取り扱い上の注意
・ カッティ ングブレー ドは刃物です。 手などを切らないようにご注意く ださい。
・ カッ ト したヤニ入り はんだを長時間使用しない場合、 ヤニ （フラックス） の特性が
劣化することがあり ます。
・ カッティ ングブレー ドやはんだプーリーにはんだやフラックスが付着した時はブラシ
などで除去してく ださい。
・ 外部スイ ッチ入力は無電圧入力です。 電圧を加えないでく ださい。
包裝清單
機身 ............................................................ 1
AC轉接器 .................................................. 1
使用說明書 ............................................... 1
規格
功率消耗 DC 24V 75mA
送錫速度 27 mm/sec
機身
外形尺寸 78(W) × 98(H) × 56(D) mm
重 量 0.59 kg
AC
輸出功率 DC 24V
轉接器
安全及使用上的注意事項

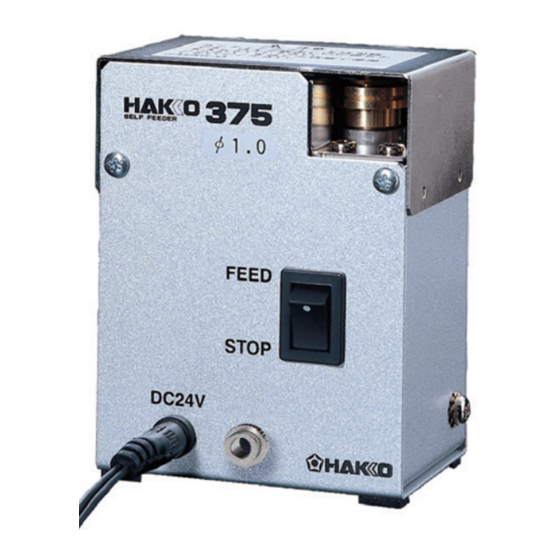

各部名称
カッティ ングブレー ド はんだ挿入口
供給ノズル
はんだプーリー
送りユニッ トカバー はんだ取出し口
送りスイ ッチ
DC入力用ジャック 外部スイ ッチ用ジャック
ACアダプター
注意
各部名稱
切割刀片 焊錫輸入口
供給導嘴
焊錫滑輪
蓋子 焊錫取出口
開關
DC輸入用插座 外部開關用插座
轉接器
AC
使用方法
1. はんだリール台(HAKKO 611-1、611-2)にはんだをセットします。
はんだは本体の仕様に適合したはんだ径のものをご使用ください。
注意
2. はんだリール台のはんだ取り出し側に本体を置きます。
3. 本体のDC入力用ジャックにACアダプターを接続します。
4. 本体の送りスイッチが「STOP」になっているのを確認し、ACアダプターを
ACコンセントに差し込みます。本体の送りユニットカバーは必ず取り付けた
状態でご使用ください。
5. はんだリール台からはんだを引き出し、本体のはんだ挿入口に差し込みます。
6. 送りスイッチを「FEED」側にし、はんだを差し込むと、はんだが送り出され
ます。
メンテナンス
注意 カッティングブレードは刃物です。取り扱いには十分ご注意ください。
本体装置は構造上送り機構部にフラックスが付着しやすいため、定期的にクリーニン
グする必要があります。非金属（毛、ナイロン）のブラシで取り除いてください。
オプション
別売の「手元スイッチ」または、「フットスイッチ」を使うことで、本体の「送りス
イッチ」と同じ操作が行えます。
注記：「手元スイッチ」または、「フットスイッチ」を本体に接続しますと、本体
の送りスイッチは機能しません。
接地ねじ
使用方法
1. 本体からACアダプターを外します。
2. 本体の外部スイッチ用ジャックに「手元スイッチ」または「フットスイッチ」のミニ
プラグを差し込みます。
3. 本体にACアダプターを接続します。
4. 「手元スイッチ」または、「フットスイッチ」のボタンを押している間、はんだが送
り出されます。
オプション
使用方法
保養
另購配件
接地螺釘
另購配件
