INSTRUCTION MANUAL

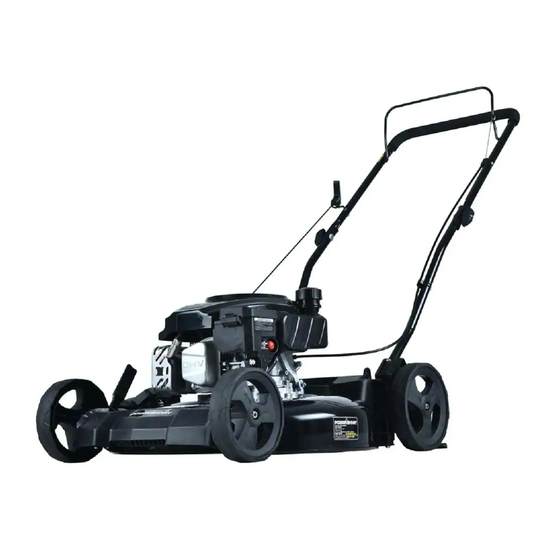

EN 21" 2-in-1 GAS PUSH LAWN MOWER
FR 21" 2-in-1 TONDEUSE A GAZON A PROPULSION DE GAZ
ES 21" 2-en-1 CORTADORA DE CÉSPED A GASOLINA
Model # DB8621CR
Have product questions or need technical support? Please feel free to contact us!
Website:
www.Amerisuninc.com
www.powersmartusa.com
Toll free: 1-800-791-9458 Mon-Fri 9-5 EST
Email: support@amerisuninc.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DB8621CR and is the answer not in the manual?

Questions and answers

Related Manuals for Power smart DB8621CR

Summary of Contents for Power smart DB8621CR

  • Page 1 EN 21" 2-in-1 GAS PUSH LAWN MOWER FR 21" 2-in-1 TONDEUSE A GAZON A PROPULSION DE GAZ ES 21" 2-en-1 CORTADORA DE CÉSPED A GASOLINA Model # DB8621CR Have product questions or need technical support? Please feel free to contact us! Website: www.Amerisuninc.com...

  • Page 3: Table Of Contents

    Maintenance……………………………………………………………... Storage……………………………………………………………………. 20 Troubleshooting…………………………………………………………. Exploded view & parts list……………………………………………… Warranty………………………………………………………………… TECHNICAL DATA 21" 2-in-1 Gas Push Lawn Mower Model # DB8621CR Engine type: 4 stroke, OHV, single cylinder with forced air cooling system Displacement: 170cc Fuel tank capacity: 0.21 Gallon Oil capacity: 16.9 fl.oz...

  • Page 4: Introduction

    INTRODUCTION ® Thank You for Purchasing a PowerSmart Product. This manual provides information regarding the safe operation and maintenance of this product. Every effort has been made to ensure the accuracy of ® the information in this manual. PowerSmart reserves the right to change this product and specifications at any time without prior notice.

  • Page 5: General Safety Procedures

    GENERAL SAFETY PROCEDURES For any questions regarding the hazard and safety notices listed in this manual or on the product, please call (800) 791-9458 Mon-Fri 9-5 EST before using the engine. DANGER: CARBON MONOXIDE Using an engine indoors CAN KILL YOU IN MINUTES. Engine exhaust contains carbon monoxide (CO).

  • Page 6: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS This machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. I.General Operation 1. Read, understand, and follow instructions and warnings in this manual and on the machine, engine and attachments.
  • Page 7 V. SLOPE SPECIFIC Slopes are a major factor related to accidents. Operation on slopes requires extra caution. 1. Travel in the manufacturer recommended direction on slopes. Use caution while operating near drop offs. 2. Avoid mowing wet grass. (Poor footing could cause a slip and fall accident.) 3.

  • Page 8: Warning Label Instructions

    WARNING LABLE INSTRUCTIONS Read carefully the manual before use. Danger-flying objects; keep safe distance from the machine as long as the engine is running. Do not open or remove safety shields while engine is running. Pay more attention to the operator’s hands and feet to avoid injury. Do not open or remove safety shields while engine is running.
  • Page 9 Look behind while backing Steep slope hazard When repairing, please pull off the spark plug boot, then repair it according to the operational manual Hot surfaces When mowing,please wear the glasses ad ear plugs to defend the operator himself Keep bystanders away. Safety label found on the lawn mower: KEEP HANDS AND FEET AWAY.

  • Page 10: Knowing Your Lawn Mower

    KNOWING YOUR LAWN MOWER Please use the illustration below to familiarize yourself with the location and function of the components that control of your lawn mower. Recoil Starter handle Cutting height adjustment lever Primer bulb Cutting height adjustment lever Rear wheel Lower handle Side discharge chute Upper handle...

  • Page 11: Lawn Mower Preparation

    LAWN MOWER PREPARATION The following section describes steps necessary to prepare the lawn mower for use. If after reading this section, you are unsure about how to perform any of the steps please call (800)791-9458 Mon-Fri 9-5 EST for customer service. Failure to perform these steps properly can damage the lawn mower or shorten its lifespan.
  • Page 12 ATTACH LOWER & UPPER HANDLE 1. Loosen two knobs and turn the folded upper handle to match the lower handle, and tighten the knob. 2. Turn the lower handle to an angle that maches the base and tighten with two screws. (Two screws are in the accessories bag.
  • Page 13 SIDE DISCHARGE CHUTE 1. Lift the spring-loaded discharge cover located on the side of the mower. 2. Slide two hooks of the side discharge chute under the hinge pin and lower the spring on the side discharge cover. Caution: Do not attempt to remove the permanently mounted spring loaded side discharge cover at any time.

  • Page 14: Operation

    OPERATION GAS AND OIL FILL-UP The engine comes shipped without oil or gasoline. Be sure to add oil and gasoline before starting the engine. 1. Add oil before starting mower for the first time. 2. Service the engine with gasoline as instructed. Warning: Use extreme care when handling gasoline.
  • Page 15 Gasoline is extremely flammable and is explosive under certain conditions. Refueling in a well-ventilation area with the engine stopped. Do not smoke and allow flames or sparks in the area where gasoline is stored or where the fuel tank is refueled. Do not overfill the fuel tank (there should be no fuel in the filling neck).
  • Page 16 Return cord gently into the recoil starter. Never allow the cord to snap back. 4. If engine fails to start, repeat step 3. Note: After repeated failed attempts to start the engine, please consult the troubleshooting guide before attempting again. If problems persist, please call customer service. Note: on’t allow the starter grip to snap back against the engine.

  • Page 17: Maintenance

    MAINTENANCE Proper routine maintenance of this mower will help prolong the life of the machine. Always observe safety rules when performing any maintenance. The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence.
  • Page 18 To check the oil level: 1. Make sure the lawn mower is on a level surface. 2. Clean around oil fill. Remove dipstick and wipe the dipstick with a clean rag. Insert the dipstick into the oil fill opening without screwing in. Remove the dipstick to check the oil mark. Add oil if the oil mark covers less than one half of the dipstick.
  • Page 19 Screw the spark plug back into the spark plug hole using the spark plug wrench. Do not over-tighten spark plug. Recommended tightening of spark plug is ½ to ¾ of a turn after spark plug gasket contacts spark plug hole. Reinstall the spark plug boot. Maintenance Schedule Item Action...

  • Page 20: Storage

    STORAGE CAUTION: Never place any type of storage cover or tarp on the MOWER while it is still hot. If the MOWER is being stored for extended periods of time (30 days or more), drain fuel tank and carburetor bowl. When storing the mower for extended periods of time: 1.

  • Page 21: Exploded View & Parts List

    EXPLODED VIEW AND PARTS LIST...
  • Page 22 Item Stock # Description Item Stock # Description 303190311A Engine 26 203050386 8" Right wheel Rear adjustment spring 303020627 Bolt M8X25 27 303071476 leaf assembly 203050381B Side discharge deflector 28 303180938A Rear axle seaming 303090066A Spring pin shaft 29 203050387 8"Left wheel 303130335 Torsional spring...
  • Page 23 ENGINE EXPLODED VIEW AND PART LIST...
  • Page 24 Item Stock # Description Item Stock # Description CRANKCASE E01-1 11310-Z3C0110-00A0 E04-3 90408-Z030210-0000 WASHER ， FLAT SUBASSEMBLY. E01-2 90682-Z240110-0000 SEAL, OIL E04-4 14200-Z2P0110-00A0 CAMSHAFT ASSY. E01-3 90682-Z030210-0000 SEAL, OIL E04-5 13122-Z240110-00A0 CLIP, PISTON PIN E01-4 90103-0410-51 SCREW E04-6 13121-Z240110-00A0 PIN, PISTON E01-5 11321-Z2P0110-0000 PIECE, BREATH...

  • Page 25: Warranty

    PowerSmart is committed to building equipment that will provide years of dependable service. Our warranties are consistent with our commitment and dedication to quality. THREE (3) YEARS LIMITED WARRANTY OF POWER SMART PRODUCTS FOR HOME USE. PowerSmart (“Seller") warrants to the original purchaser only, that all PowerSmart consumer power tools will be free from defects in material or workmanship for a period of three (3) years from date of purchase.

  • Page 26: Sommaires Données Techniques

    Stockage…………………………………………………………………….…… Dépannage……………………………………………………………………… Vue éclatée & Liste des Pièces……………………………………………….… Garantie ………………………………………………………………………… DONNEES TECHNIQUES 21" 2-pouces-1 Tondeuse à Gazon à Propulsion Modèle # DB8621CR Type de moteur : 4-temps, OHV, monocylindre avec refroidissement à air forcé Déplacement : 170cc Capacité de la boîte de carburant : 0.21Gallon...

  • Page 27: Introduction

    INTRODUCTIONS Merci d'avoir acheté un produit de PowerSmart®, Ce manuel fournit des informations sur l'utilisation et la maintenance en toute sécurité de ce produit. Tous les efforts ont été faits pour assurer l'exactitude des informations contenues dans ce manuel. PowerSmart® se réserve à tout moment le droit de la modification de ce produit et des spécifications sans préavis.

  • Page 28: Procédures Générales De Sécurité

    PROCEDURES GENERALES DE SECURITE Pour toute question concernant les avis de danger et de sécurité figurant dans ce manuel ou sur le produit, veuillez appeler (800)791-9458 Lun-Ven 9-5 EST avant le fonctionnement de la machine. DANGER : MONOXYDE DE CARBONE L'utilisation d'un moteur dans la pièce PEUT VOUS TUER EN QUELQUES MINUTES.

  • Page 29: Instructions Importantes De Sécurité

    CONSIGNES DE SÉCURITÉ IMPORTANTES Cette machine est capable d'amputer les mains et les pieds et de lancer des objets. Le non respect des consignes de sécurité suivantes peut entraîner des blessures graves, même mortelles. I.Opération Générale 1. Lisez, comprenez et suivez les instructions et les avertissements de ce manuel ainsi que sur la machine, le moteur et les accessoires.
  • Page 30 1. Voyagez dans les directions recommandées par le fabricant sur les pentes. Faites preuve de prudence lorsque vous travaillez près des points de chute. 2. Évitez de tondre l'herbe humide. (Une mauvaise mise en place pourrait provoquer un accident de glissement et de chute.) 3.Ne faites pas fonctionner la machine dans des conditions où...

  • Page 31: Instructions Sur Les Étiquettes D'avertissement

    AVERTISSEMENT INSTRUCTIONS SUR L ’ ÉTIQUETTE Lisez attentivement le manuel avant utilisation. Objets volants dangereux; gardez une distance de sécurité avec la machine tant que le moteur tourne. Ne pas ouvrir ni enlever les protecteurs lorsque le moteur est en marche. Faites tres attention aux mains et aux pieds de l’opérateur pour éviter les blessures.
  • Page 32 Regarder en arrière tout en vous retournant Danger en pente raide Lors de la réparation, retirez le soufflet de la bougie, puis réparez-le conformément au manuel d'utilisation. Surfaces chaudes Lors de la tonte, veuillez porter les lunettes et des bouchons d'oreilles pour vous protélé...

  • Page 33: Connaître Votre Tondeuse À Gazon

    CONNAITRE VOTRE TONDEUSE A GAZON Veuillez utiliser l'illustration ci-dessous pour vous familiariser avec l'emplacement et la fonction des composants qui contrôlent votre tondeuse à gazon. Poignée de démarrage à Levier de réglage de la hauteur de coupe rappel Levier de réglage de la Ampoule d'amorçage hauteur de coupe Roue arrière...

  • Page 34: Préparation De La Tondeuse À Gazon

    PREPARATION DE LA TONDEUSE A GAZON La section suivante décrit les étapes nécessaires pour préparer la tondeuse à gazon pour utilisation. Si, vous n'êtes pas sûr de savoir comment effectuer l'une des étapes après avoir lu cette section, veuillez appeler (800) 791-9458Lun-Ven 9-5 EST pour le service à la clientèle. Le défaut d'effectuer ces étapes correctement peut endommager la tondeuse à...
  • Page 35 FIXER LA POIGNEE INFERIEURE & SUPERIEURE 1. Desserrez deux boutons et tournez la poignée supérieure pliée en l'ajustant à la poignée inférieure, puis serrez le bouton. 2. Tourner la poignée inférieure à un angle qui wnis la base et serrer avec deux vis. (Deux vis sont dans le sac d'accessoires.
  • Page 36 CHUTE LATÉRALE DE DÉCHARGE 1. Soulevez le couvercle de décharge à ressort situé sur le côté de la tondeuse. 2. Faites glisser deux crochets de la goulotte d'éjection latérale sous l'axe de charnière et abaissez le ressort sur le couvercle d'éjection latérale. Attention : N'essayez pas de retirer le couvercle latéral de décharge à...

  • Page 37: Opération

    OPÉRATION REMPLISSAGE DE GAZ ET D'HUILE Le moteur est expédié sans huile ni essence. Assurez-vous d'ajouter de l'huile et de l'essence avant de démarrer le moteur. 1. Ajouter de l'huile avant de démarrer la tondeuse pour la première fois. 2. Faites le plein d ’ essence conformément aux instructions . Avertissement: Faites très attention lorsque vous manipulez de l'essence.
  • Page 38 1. L'essence est extrêmement inflammable et peut exploser dans certaines conditions. 2. Faites le ravitaillement dans une zone de ventilation adéquate avec le moteur arrêté. Ne fumez pas et ne laissez pas de flammes ou d ’ étincelles dans la zone de stockage de l ’ essence ou de remplissage du réservoir.
  • Page 39 DÉMARRAGE / ARRÊT DU MOTEUR Levier de démarrage /arrêt du moteur Cette tondeuse à gazon est équipée d'un levier de démarrage / d'arrêt du moteur pour empêcher le démarrage involontaire et assurer un fonctionnement sûr. Relâcher ce levier arrêtera rapidement la lame en cas de danger.
  • Page 40 Éteignez le moteur avant de faire des vérifications sur la lame. Gardez à l'esprit que la lame continue de tourner pendant quelques secondes après l'arrêt du moteur. N'essayez jamais d'arrêter manuellement la lame. Vérifiez régulièrement si la lame est solidement fixée, en bon état et bien affûtée. dans cas contraire, affûtez la lame ou remplacez-la.

  • Page 41: Entretien

    ENTRETIEN Un entretien de routine de cette tondeuse aidera à prolonger la durée de vie de la machine. Respectez toujours les règles de sécurité lors de toute opération de maintenance. La garantie sur cette tondeuse à gazon ne couvre pas les articles qui ont fait l'objet d'abus ou de négligence de la part de l'opérateur.
  • Page 42 La tondeuse à gazon doit être vérifiée avant chaque utilisation pour vérifier le niveau d'huile approprié. Ceci est une étape critique pour un démarrage correct du moteur. Pour vérifier le niveau d'huile: 1. Assurez-vous que la tondeuse à gazon soit sur une surface plane 2.
  • Page 43 Entretien dela bougie La bougie est importante pour le bon fonctionnement du moteur. Une bonne bougie doit être intacte, exempte de dépôts et correctement écartée Voir le calendrier de maintenance recommandé. Pour inspecter la bougie: 1. Retirez le capot de bougie. Veillez à ne pas déchirer l'isolation ou le fil. 2.

  • Page 44: Stockage

    STOCKAGE ATTENTION : Ne placez jamais de type de bâche de stockage ou de bâche sur la TONDEUSE tant qu'elle est encore chaude. Si la TONDEUSE est entreposée pendant de longues périodes (30 jours ou plus), vidangez le réservoir de carburant et le bol de carburateur. Lorsque vous rangez la tondeuse pendant de longues périodes : 1.

  • Page 45: Dépannage

    DEPANNAGE Problème Cause Solution Le levier de démarrage / arrêt du Engager le levier de démarrage / arrêt du moteur. moteur est désengagé. Le fil de la bougie d'allumage est Raccorder le fil de la bougie d’allumage. déconnecté. Le réservoir de carburant vide ou Remplir le réservoir d'essence propre et fraîche.

  • Page 46: Vue Éclatée & Liste Des Pièces

    VUE ECLATEE &LISTE DES PIECES...
  • Page 47 Item Stock # Description Item Stock # Description 303190311A Moteur 203050386 8 "roue droite 303020627 Verrou M8X25 303071476 Ressort de réglage arrière 1 203050381B Side discharge deflector 303180938A Couture d'essieu arrière 303090066A Spring pin shaft 203050387 8 "roue gauche 303130335 Torsional spring 303030140 écrou...
  • Page 48 Vue éclatée du moteur et liste des pièces...
  • Page 49 Articl Article N° de stock Description N° de stock Description Qté é E01-1 11310-Z3C0110-00A0 SOUS-ENSEMBLE DU CARTER. E04-3 90408-Z030210-0000 RONDELLE, PLATE E01-2 90682-Z240110-0000 JOINT D'ÉTANCHÉITÉ, HUILE E04-4 14200-Z2P0110-00A0 ASSEMBLAGE ARBRE À CAMES E01-3 90682-Z030210-0000 JOINT, HUILE E04-5 13122-Z240110-00A0 AGRAFE, AXE DE PISTON E01-4 90103-0410-51 E04-6...

  • Page 50: Garantie

    PowerSmart s'est engagé à construire des équipements offrant des années de service fiable. Nos garanties sont compatibles avec notre engagement et notre attachement à la qualité. TROIS (3) ANS DE GARANTIE LIMITÉE SUR LES PRODUITS POWER SMART POUR USAGE DOMESTIQUE.
  • Page 51 Vista detallada y lista de piezas………………………………………… Garantía………………………………………………………………… DATOS TÉCNICOS ortadora de césped de empuje a gas 2 en 1 de 21 pulgadas, Modelo # DB8621CR Tipo de Motor: 4 tiempos, OHV, cilindro único con sistema de refrigeración por aire forzado...

  • Page 52: Introducción

    INTRODUCCIÓN Gracias por comprar un producto PowerSmart®. Este manual proporciona información sobre la operación segura y el mantenimiento de este producto. Se ha hecho todo lo posible para garantizar la precisión de la información en este manual. PowerSmart® se reserva el derecho de cambiar este producto y especificaciones en cualquier momento sin previo aviso.

  • Page 53: Procedimientos Generales De Seguridad

    PROCEDIMIENTOS GENERALES DE SEGURIDAD Para cualquier pregunta relacionada con los avisos de peligro y seguridad enumerados en este manual o en el producto, llame al (800) 791-9458 de lunes a viernes de 9 a 5 Horario Estándar del Este antes de usar el motor.

  • Page 54: Instrucciones De Seguridad Importantes

    INSTRUCCIONES DE SEGURIDAD IMPORTANTES Esta máquina es capaz de amputar manos y pies, y arrojar objetos. El incumplimiento de las siguientes instrucciones de seguridad puede provocar lesiones graves o la muerte. I. FUNCIONAMIENTO GENERAL 1. Lea, comprenda y siga las instrucciones y advertencias de este manual y de la máquina, el motor y los accesorios.
  • Page 55 1. Viaje en la dirección sugerida por el fabricante en pendientes. Tenga precaución al operar cerca de pendientes. 2. Evite cortar el césped mojado (una mala base puede causar un accidente de resbalón y caída). 3. No opere la máquina bajo ninguna condición donde la tracción, la dirección o la estabilidad estén en duda.

  • Page 56: Instrucciones De Etiqueta De Advertencia

    INSTRUCCIONES DE ETIQUETA DE ADVERTENCIA Lea atentamente el manual antes de usar. Peligro, objetos voladores; Mantenga una distancia segura de la máquina mientras el motor esté funcionando. No abra ni quite los protectores de seguridad mientras el motor está funcionando. Preste más atención a las manos y pies del operador para evitar lesiones.
  • Page 57 Mire hacia atrás mientras retrocede Peligro en pendientes pronunciadas Al reparar, retire la funda de la bujía y luego repárela de acuerdo con el manual operativo Superficies calientes Al cortar, use los anteojos y tapones para los oídos para protejer al operador Mantenga a los espectadores alejados.

  • Page 58: Conociendo Su Cortadora De Césped

    CONOCIENDO SU CORTADORA DE CÉSPED Utilice la siguiente ilustración para familiarizarse con la ubicación y la función de los componentes que controlan su cortadora de césped. Empuñadura de retroceso Palanca de ajuste de altura de corte Bomba de cebado de combustible Palanca de ajuste de altura de corte Rueda trasera Asa inferior...

  • Page 59: Preparación De La Cortadora De Césped

    PREPARACIÓN DE LA CORTADORA DE CÉSPED La siguiente sección describe los pasos necesarios para preparar el cortacésped para su uso. Si después de leer esta sección, no está seguro de cómo realizar alguno de los pasos, llame al (800)791-9458 de lunes a viernes de 9 a 5 horatrio estándar del este para obtener servicio al cliente. Si no realiza estos pasos correctamente, puede dañar la cortadora de césped o acortar su vida útil.
  • Page 60 FIJE LA MANIJA INFERIOR Y SUPERIOR 1. Afloje dos perillas y gire la manija superior doblada para que coincida con la manija inferior, y apriete la perilla. 2. Gire la manija inferior a un ángulo que coincida con la base y apriete con dos tornillos. (Los dos tornillos se encuentran en la bolsa de accesorios).
  • Page 61 CONDUCTO DE DESCARGA LATERAL 1. Levante la cubierta de descarga con resorte ubicada en el costado de la cortadora. 2. Deslice dos ganchos del conducto de descarga lateral debajo del pasador de bisagra y baje el resorte en la cubierta de descarga lateral. Precaución: No intente quitar la cubierta de descarga lateral con resorte permanente montada permanentemente en ningún momento.
  • Page 62 FUNCIONAMIENTO RELLENO DE GAS Y ACEITE El motor se entrega sin aceite ni gasolina. Asegúrese de agregar aceite y gasolina antes de arrancar el motor. 3. Agregue aceite antes de arrancar la cortadora de césped por primera vez. 4. Mantenga el motor con gasolina según las instrucciones. Advertencia: Tenga mucho cuidado al manipular gasolina.
  • Page 63 Advertencia: 1. La gasolina es extremadamente inflamable y es explosiva bajo ciertas condiciones. 2. Reabastezca el combustible en un área bien ventilada con el motor parado. No fume ni permita llamas o chispas en el área donde se almacena la gasolina o donde se recarga el tanque de combustible.
  • Page 64 2. Presione el cebador 3 veces. 3. Active el control de arranque / parada del motor y, simultáneamente, tire del arrancador de retroceso. Tire lentamente la manija del arrancador de retroceso hasta que sienta una ligera resistencia, luego jale rápidamente para arrancar el motor. 4.

  • Page 65: Mantenimiento

    MANTENIMIENTO El mantenimiento de rutina adecuado de esta cortadora de césped ayudará a prolongar la vida útil de la máquina. Observe siempre las reglas de seguridad al realizar cualquier mantenimiento. La garantía de esta cortadora de césped no cubre artículos que hayan sido objeto de abuso o negligencia por parte del operador.
  • Page 66 Advertencia: Riesgo de lesiones al trabajar con una cuchilla dañada. COMPROBACIÓN DEL ACEITE La capacidad de aceite del cárter del motor es de 16.9 fl. onz. Verifique el nivel de aceite del motor de acuerdo con el Programa de mantenimiento recomendado. La cortadora de césped debe verificarse antes de cada uso para determinar el nivel de aceite adecuado.
  • Page 67 La bujía es importante para el correcto funcionamiento del motor. Una buena bujía debe estar intacta, libre de depósitos y bien separada. Consulte el programa de mantenimiento recomendado. Para inspeccionar la bujía: 1. Retire la funda de la bujía. Tenga cuidado de no romper el aislamiento o el cable. 2.

  • Page 68: Almacenamiento

    ALMACENAMIENTO PRECAUCIÓN: Nunca coloque ningún tipo de cubierta de almacenamiento o lona en la CORTADORA DE CÉSPED mientras aún esté caliente. Si la cortadora de césped se almacena durante largos períodos de tiempo (30 días o más), drene el tanque de combustible y el tazón del carburador. Cuando guarde la cortadora de césped por períodos de tiempo prolongados: 3.

  • Page 69: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Problema Causa Solución Palanca de arranque / Accione la palanca de arranque / parada del parada del motor motor. desconectada. Cable de la bujía Conecte el cable de la bujía. desconectado. Depósito de combustible Llene el tanque con gasolina limpia y fresca. El motor no arranca vacío o combustible rancio.

  • Page 70: Vista Detallada Y Lista De Piezas

    VISTA DETALLADA Y LISTA DE PIEZAS...
  • Page 71 Item Stock # Description Item Stock # Description Rueda derecha de 8 303190311A Motor 203050386 pulgadas 303020627 Perno M8x25 303071476 Costura del eje trasero 203050381B Deflector de descarga lateral 1 303180938A Eje trasero soldado Rueda izquierda de 8 303090066A Eje de pasador de resorte 203050387 pulgadas 303130335...
  • Page 72 Vista detallada del motor y lista de piezas...
  • Page 73 Ítem No. de inventario Descripción Cantidad Ítem No. de inventario Descripción Cantidad E01-1 11310-Z3C0110-00A0 CARTER SUBCONJUNTO. E04-3 90408-Z030210-0000 ARANDELA PLANA CONJUNTO DE ARBOL E01-2 90682-Z240110-0000 SELLO, ACEITE E04-4 14200-Z2P0110-00A0 DE LEVAS. Gancho, ALFILER DE E01-3 90682-Z030210-0000 SELLO, ACEITE E04-5 13122-Z240110-00A0 PISTÓN E01-4 90103-0410-51...
  • Page 74 PowerSmart se compromete a construir equipos que brinden años de servicio confiable. Nuestras garantías son consistentes con nuestro compromiso y dedicación a la calidad. GARANTÍA LIMITADA DE TRES (3) AÑOS DE PRODUCTOS POWER SMART PARA USO DOMÉSTICO. PowerSmart ("Vendedor") garantiza únicamente al comprador original que todas las herramientas eléctricas de consumo PowerSmart estarán libres de defectos en materiales o mano de obra por un período de tres (3) años a...
