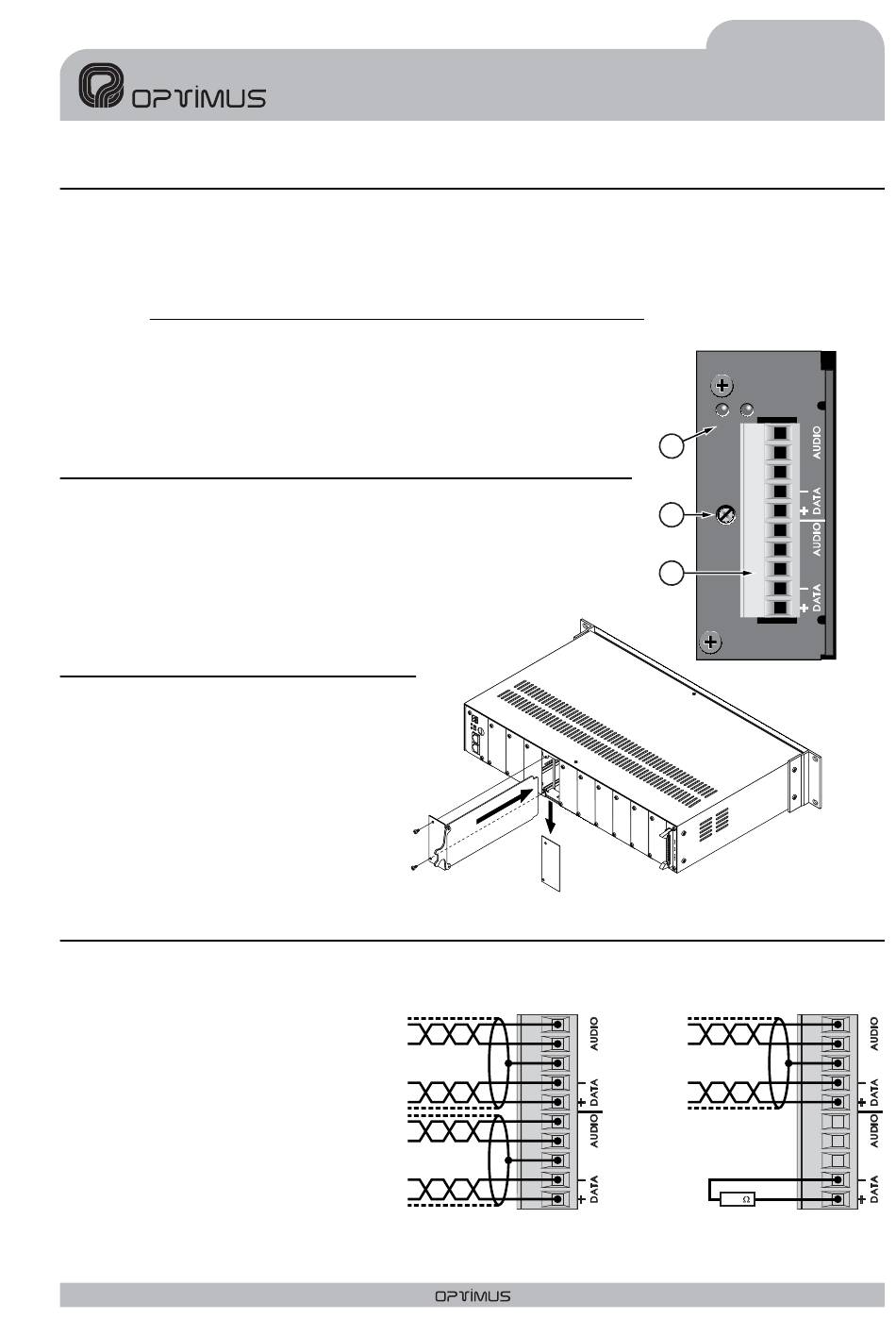

1. Características
Interfaz de unión directa entre el sistema SMP94 y la UMX-01/0.
Permite la interconexión de los elementos del sistema SMP-94 (SMP-94RS, SMP-94RC, SMP-94R, C-
610R94, BX-94) con la matriz modular UMX-01/0, de modo que desde cualquier pupitre del sistema se
pueden enviar avisos a una o varias zonas/grupos de la matriz de audio sin necesidad de P.C.
Además permite activar, desde un pupitre SMP-94RS, mensajes pregrabados de cartas UMX-MP3 de la
UMX-01/0 (las cartas UMX-94R y UMX-MP3 deben estar en el mismo chasis).
Dispone de leds indicadores de RX/TX y ajuste del nivel de audio.
Se confi gura desde el teclado de la UMX01/0 o a través de un P.C.
NO entrega alimentación al BUS SMP94.
2. Elementos
1. Leds indicadores de transmisión (TX) y de recepción (RX) de datos
2. Ajuste de volumen del nivel de audio
3. Regleta de conexión al BUS SMP-94
3. Colocación de las
cartas en la UMX-01/0
1. Sitúe el interruptor frontal de la UMX-01/0
en posición OFF o desconecte la regleta de
alimentación.
2. Retire la placa ciega de la posición donde
se quiera colocar la carta quitando los dos
tornillos de sujección.
3. Introduzca la carta.
4. Coloque los tornillos de sujeción.
4. Conexión
El sistema utiliza
comunicación formado
pares trenzados más una malla.
Uno de los pares se utiliza para el
audio y la alimentación PHANTOM y
el otro par para los datos.
La transmisión de
realiza con un estándar RS-485
galvánicamente aislado.
Para conectar la carta al BUS,
siga la fi gura 3A. Si se trata de
un fi nal de línea debe conectarse
la resistencia de terminación, tal y
como indica la fi gura 3B.
