Summary of Contents for GLM Alumil SMARTIA PG120P

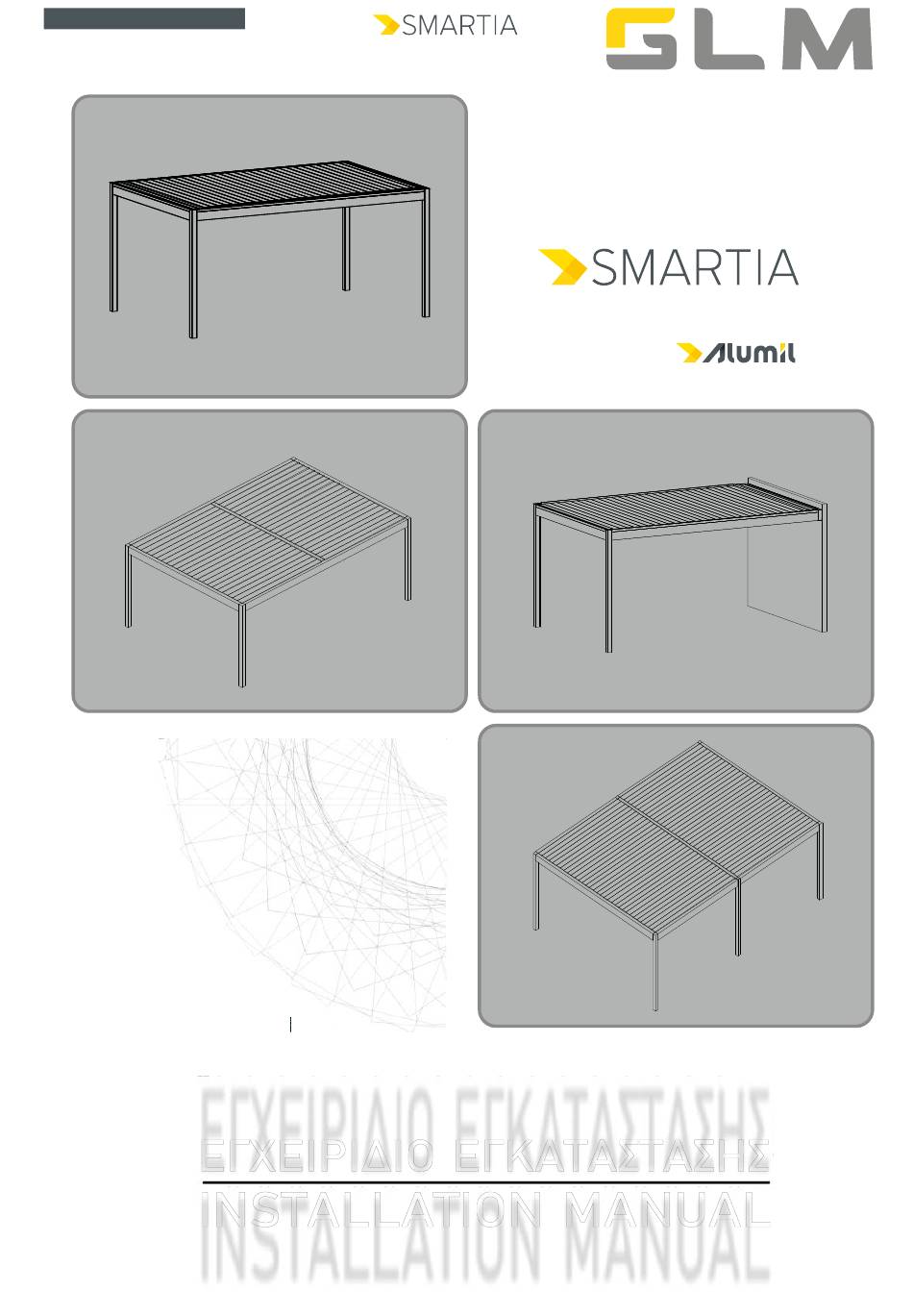

- Page 1 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης PG120P ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ INSTALLATION MANUAL...
- Page 2 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης...
- Page 3 VERSION 05/2019 Installation Manual Εγχειρίδιο εγκατάστασης PG120P PG120P Base 4L PG120P Base 4L ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ INSTALLATION MANUAL...
- Page 4 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης ΠΡΟΣΟΧΗ: Το πλάτος « » είναι ΠΑΝΤΑ η διάσταση παράλληλη των περσίδων ATTENTION: « » The width of the construction is ALWAYS parallel to the length of the louver σχ.1 _ 4 Τοποθετούμε την πρώτη κολώνα στο καθορισμένο σημείο...
- Page 5 VERSION 05/2019 VERSION 04/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης σχ.1 _ 5 Τοποθετούμε μια τραβέρσα μήκους και στερεώνουμε με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί η τραβέρσα μήκους συστ νεται η χρήση ή...
- Page 6 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης σχ.1 _ 6 Τοποθετούμε την δεύτερη τραβέρσα μήκους με τον ίδιο τρόπο. Για καλ τερη στεγανοπο ηση ύ ί πριν τοποθετη θεί η τραβέρσα μήκους συστ νεται η χρήση ή αρμού εφαρμογης στην νωση έ...
- Page 7 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Αφαιρούμε το καπάκι της βάσης έδρασης περσίδας Μ5852. Remove the louver holder cup (M5852). σχ.1 _ 7 435.58550.00 κόλλα glue AL5850 σχ.2 _ 7 Προσθέτουμε και κολλάμε το πλαστικό εξάρτημα υποδοχής περσίδας 435.58550.00 σε κάθε...
- Page 8 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την πρώτη σταθερή περσίδα από την πλευρά του μοτέρ και τη βιδώνουμε στο προφίλ υποδοχής σταθερής περσίδας από πάνω . Install the first fixed louver from the motor side and screw it on to the fixed louver holder profile from the top side.
- Page 9 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την περσίδα του μοτέρ Μ5873 και στερεώνουμε τη βάση του μοτέρ 435.58600.00 με 4 βίδες 798.41263.32 (6,3x62mm) Place the M5873 motor louver and screw the motor base 435.58600.00 with four (4) screws 798.41263.32 (6.3x62mm) M5757 σχ.1 _ 9...
- Page 10 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Ασφαλίζουμε με τη βοήθεια του τρυπημένου προφίλ М5852, βιδώνοντας ανά 190mm με τη βίδα 798.412 63 50 (6,3x50). Πάνω του κουμπώνουμε το διακοσμητικό καπάκι М5860. Secure with the help of the pierced profile M5852 by screwing every 190mm with the 798.41263.50 screw (6.3x50).
-
Page 11: Motor Connection
VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τροφοδοτούμε το μοτέρ με ρεύμα (230 V AC) και με το τηλεχειριστήριο δοκιμάζουμε την κίνηση των περσίδων. Κατά την διάρκεια της κίνησης, ελέγχουμε ότι δεν υπερβαίνουμε τα τερματικά όρια της περσίδας και είμαστε σε ετοιμότητα να την σταματήσουμε εάν χρειαστεί. Supply the motor with power (230V AC) and with the remote control test the louvers movement. - Page 12 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Κουμπώνουμε όλα τα πλαϊνά καπάκια Μ5 , τα διακοσμητικά καπάκια απορροών και την προέκταση καπακιού κολώνας ( 435-58-778-00 Place all the M5702 side cups the decorative drainage cups and the extended finishing cap (435-58-778-00) σχ.1 _ 12 Οι...
- Page 13 VERSION 05/2019 Installation Manual Εγχειρίδιο εγκατάστασης PG120P PG120P Base 2L PG120P Base 2 L ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ INSTALLATION MANUAL...
- Page 14 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης ΠΡΟΣΟΧΗ: Το πλάτος « » είναι ΠΑΝΤΑ η διάσταση παράλληλη των περσίδων ATTENTION: « » The width of the construction is ALWAYS parallel to the length of the louver σχ.1 _ 14 Τοποθετούμε την επιτοίχια τραβέρσα Μ5850 στο καθορισμένο σημείο εκκίνησης...
- Page 15 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε τις γωνίες στήριξης της επιτοίχιας τραβέρσας (SOL 924) 1 τμχ / 1μ, αλφαδιάζοντας τη ν Τοποθετούμε την τραβέρσα Μ5850 επάνω στις γωνίες στήριξης, βιδώνοντας την στο κάτω μέρος με βίδες 5.5mmx25mm (EX-7982125525 ) Place the wall mounted transom support corner (SOL924) 1pcs/1m, by aligning it.
- Page 16 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης σχ.1 _ 16 Τοποθετούμε δυο τραβέρσες μήκους και στερεώνουμε με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά και με έξι βίδες 798.41263.50 (6,3 x50) το γωνιακό εξάρτημα 435.58.850.00.Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ...
- Page 17 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την δεύτερη τραβέρσα πλάτους και την στερεώνουμε με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά. Σφίγγουμε οριστικά τις βίδες πάκτωσης κολώνας. Για καλ τερη ύ σ τ ε γ α ν ο π ο η σ η π ρ ι ν το π ο θ ετ η ί...
- Page 18 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Στη συνέχεια ακολουθούμε τα βήματα από σχέδιο 1_6 έως 1_11. Τοποθετούμε τα επιτοίχια προφίλ Μ9913+Μ9010 στο επάνω μέρος και το Μ9914+Μ9010 στο κάτω μέρος της επιτοίχιας τραβέρσας Μ5850. Για καλύτερη στεγανοποιηση συστήνεται η χρήση αρμού εφαρμογής στην ενωση του...
- Page 19 VERSION 05/2019 Installation Manual Εγχειρίδιο εγκατάστασης PG120P PG120P Base TL PG120P Base T L ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ INSTALLATION MANUAL...
- Page 20 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε τη πρώτη κολώνα στο καθορισμένο σημείο εκκίνησης και την βιδώνουμε με τέσσερις βίδες Μ12 mm. Οι γάντζοι στ ριξ ς 435.57005.00 πρέπει να ή η ( βρίσκονται στ ην εσωτερική πλευρά. Προσέχουμε το καπάκι εξόδου απορροών να είναι στην προκαθορισμένη πλευρά. Μέχρι να τοποθετηθούν...
- Page 21 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την πρώτη τραβέρσα μήκους και στερεώνουμε με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί η τραβέρσα μήκο υς συστ νεται η χρήση ή...
- Page 22 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την δεύτερη τραβέρσα μήκους με δυο βίδες 798.32263.32 (6,3 32 x mm ) σε κάθε πλευρά. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί η τραβέρσα μήκο υς συστ νεται η χρήση ή...
- Page 23 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Βιδώνουμε τα γωνάκια σύνδεσης ενδιάμεσης τραβέρσας με την κύρια Screw the secondary connector to transom. 435-58-750-00 σχ.1 _ 23 Σφίγγουμε οριστικά τις βίδες πάκτωσης κολώνας . Screw the mullions tightly with drilling screws Στη...
- Page 24 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Η πέργκολα είναι έτοιμη για λειτουργία. Κ ΑΛΗ ΕΠΙΤΥΧΙΑ The pergola is ready for operation GOOD LUCK...
- Page 25 VERSION 05/2019 Installation Manual Εγχειρίδιο εγκατάστασης PG120P PG120P Base TLC PG120P Base T C L ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ INSTALLATION MANUAL...
- Page 26 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης ΠΡΟΣΟΧΗ: Το πλάτος « » είναι ΠΑΝΤΑ η διάσταση παράλληλη των περσίδων Place the mullions at the specified starting point and screw it with four (4) M12mm screws. The hook support in mullion (435.57005.00) must be at the internal side. Be careful the over flow gutter cover to be at its right place.
- Page 27 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε μια τραβέρσα πλάτους και στερεώνουμε με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί η τραβέρσα πλάτ ους συστ νεται η χρήση ή αρμού...
- Page 28 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την ενδιάμεση τραβέρσα. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί ενδιάμεση η τραβέρσα μήκο , υς συστ νεται η χρήση ή αρμού εφαρμογής στην νωση έ του νεροχύτη με τη κολ να ώ...
- Page 29 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Τοποθετούμε την δεύτερη τραβέρσα μήκους με δυο βίδες 798.32263.32 (6,3x32mm) σε κάθε πλευρά. Για καλ τερη στεγανοπο ηση πριν τοποθετη ύ ί θεί η τραβέρσα μήκους συστ νεται η χρήση ή αρμού εφαρμογής στην...
- Page 30 VERSION 05/2019 Installation Manual PG120P Εγχειρίδιο εγκατάστασης Η πέργκολα είναι έτοιμη για λειτουργία. Κ ΑΛΗ ΕΠΙΤΥΧΙΑ The pergola is ready for operation GOOD LUCK...
