Speaka Professional 2369306 Operating Instructions Manual

Bedienungsanleitung

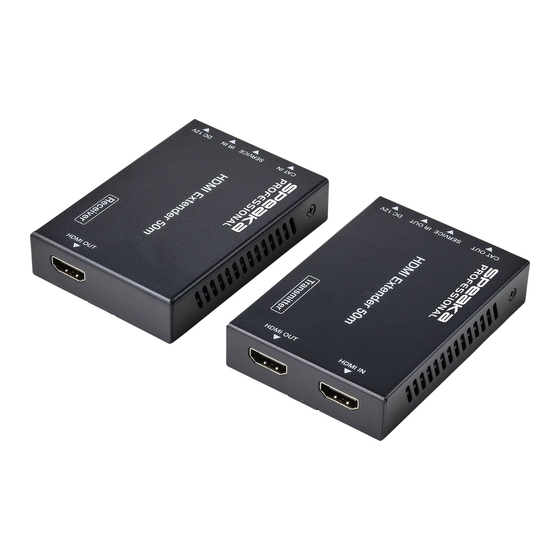

HDMI-Extender 50 m über Netzwerkkabel mit
Einweg-IR
Best.-Nr. 2369306
Bestimmungsgemäße Verwendung
Dieser HDMI-Extender kann HD-Video-/Audiosignale und Einweg-IR-Signale bis zu 50 m
zwischen Sender und Empfänger über ein einziges Cat5e/6-Kabel verlängern. Er unterstützt
eine Bandbreite von 18 Gbit/s, Videoauflösungen bis zu 4K2K bei 60 Hz 4:4:4 und ist konform
mit HDMI 2.0, HDCP 2.2/1.4 und DVI 1.0.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht
im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI Extender-Sender
• HDMI-Streaming-Empfänger
• IR-Blasterkabel (1,5 m)
• Empfänger-Kabel
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur
Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Netzteil
• 4 x Montagelaschen
• Bedienungsanleitung
Produkt vor extremen Temperaturen,
• Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
den Artikel ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an
dieses Produkt angeschlossen sind.
c) Bedienung
Dieses Produkt enthält empfindliche elektrische Komponenten, die durch
Spannungsspitzen,
Blitzeinschläge usw. beschädigt werden können. Die Verwendung von
Überspannungsschutzsystemen wird dringend empfohlen, um Ihre Geräte zu
schützen und ihre Lebensdauer zu verlängern.
Ausstattung
• Kompatibel mit HDMI 2.0, HDCP 2.2/1.4 und DVI 1.0
• Unterstützt 18 Gbps Bandbreite
• Unterstützt Eingangs- und Ausgangs-Videoauflösungen bis zu 4k2k bei 60 Hz 4:4:4, mit
einer Verlängerungsreichweite von bis zu 50 Metern
• Unterstützt einen HDMI-Loop-Ausgang
• Unterstützt einseitiges IR-Pass-Through
• Unterstützt HDR-Funktion
• Unterstützt PoC (Power over Cable)-Funktion – nur der Sender oder Empfänger benötigt
eine Stromversorgung
• Unterstützt die EDID-Funktion zum automatischen Kopieren
• Kompaktes Design für einfache und flexible Installation

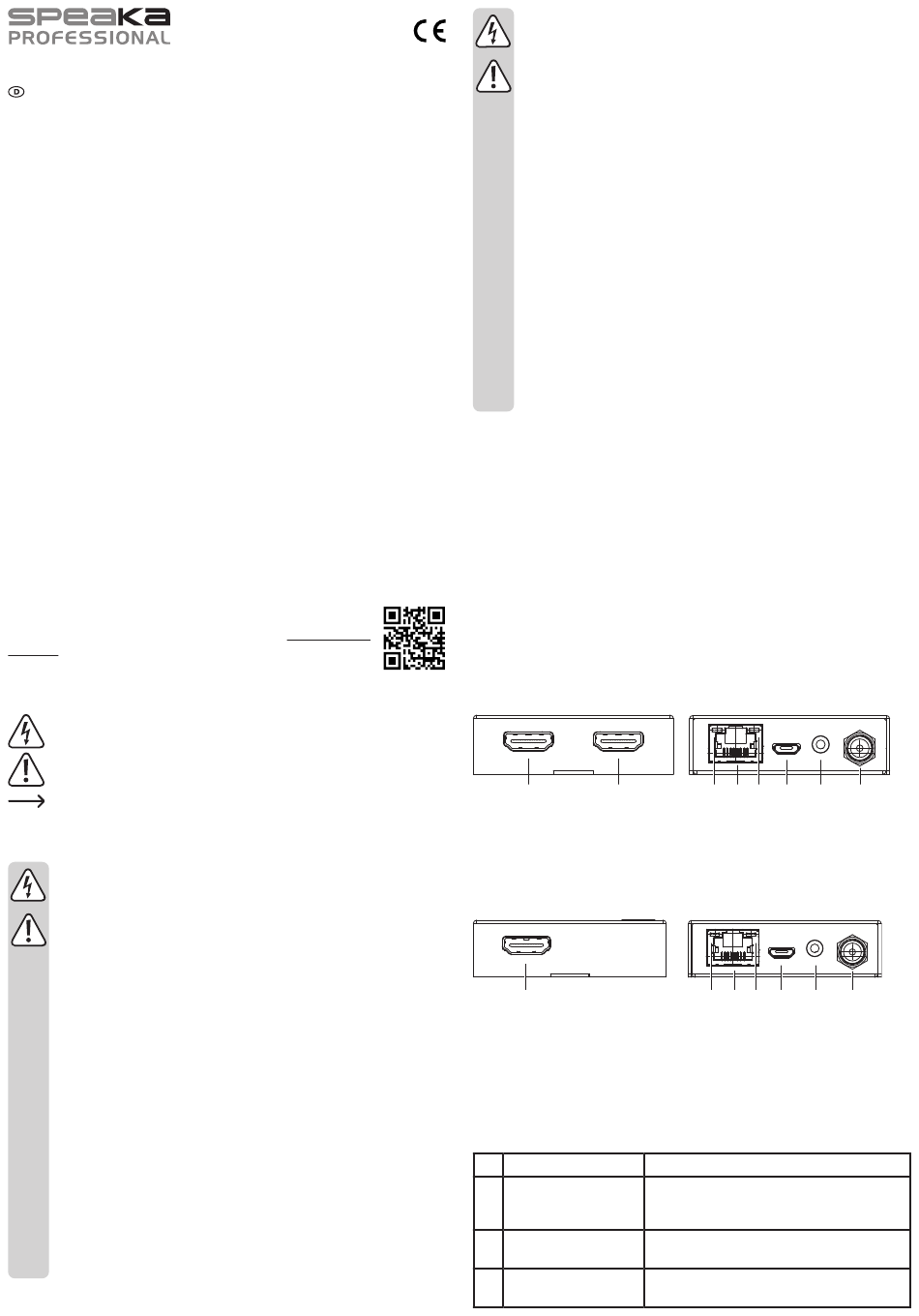

Bedienelemente und Komponenten
a) Sendereinheit
1
1 HDMI-Ausgang
2 HDMI IN
3 CAT Out
4 Betriebsanzeige (grün)
b) Empfängereinheit
1
1 HDMI-Ausgang
direkter
2 CAT in
3 Betriebsanzeige (grün)
4 Datensignalanzeige (orange)
Bedienung
a) Sendereinheit
Nr. Bezeichnung
1 HDMI-Ausgang
2 HDMI-Eingang
3 CAT-Ausgang
Überspannungen, elektrische
2 3 4 5 6
5 Datensignalanzeige (orange)
6 Service-Anschluss
7 IR-Ausgang
8 DC 12 V
3 2 4 5
5 Service-Anschluss
6 IR In
7 DC 12 V
Funktion
Anschluss eines HDMI-Anzeigegeräts, z. B. eines
Fernsehgeräts oder eines Projektors, mit einem HDMI-
Kabel.
Anschluss eines HDMI-Quellgerät, z. B. eines DVD-
oder PS4-Players, mit einem HDMI-Kabel.
Anschluss an den CAT-Eingang auf der Empfangsseite
mit einem CAT6-Kabel.
Erschütterungen,
7 8
6 7
