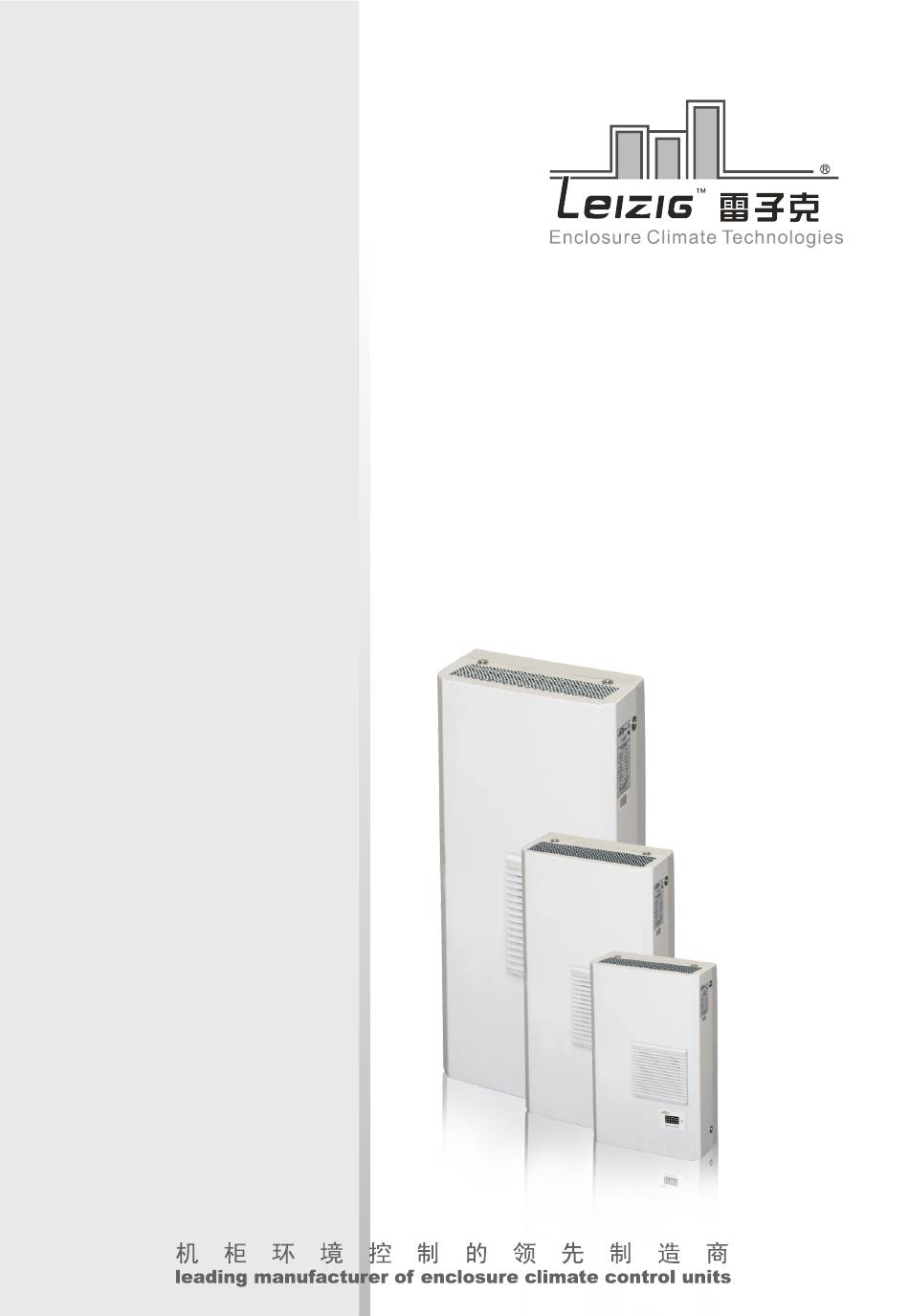

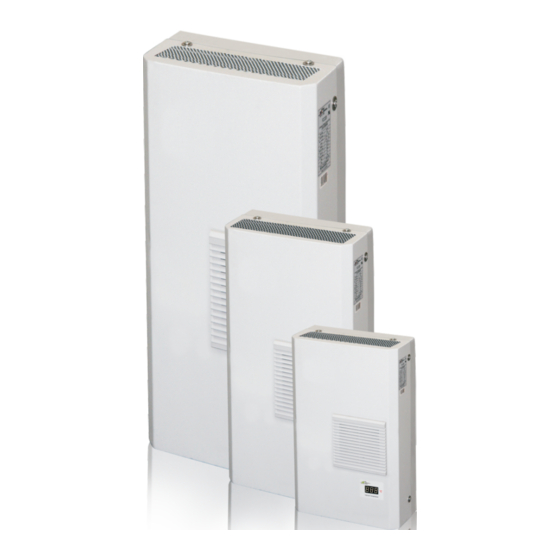

- Page 1 Enclosure Climate Control Unit Assembly Instructions 工业控制柜制冷机安装说明书 (ECC系列产品) ECC225 ECC320 ECC500 ECC680 ECC825 ECC1100 ECC1500 ECC2000 ECC2500 ECC3200 ECC4300...
- Page 2 中 文 内容 应用场合 技术参数、安装开孔图 安装方式 安全与注意 电气连接 操作说明 工作原理 维护保养 质量保证 10. 电气原理图 常见故障分析及解决措施...
- Page 3 1．应用场合 工业控制柜制冷机通过把控制柜内的空气冷却同时把柜内热量驱散出柜外，从而保护控制 柜内的电气元件在可控的范围内运行。制冷机同时具有除湿功能，保证控制柜内有理想的温度 和湿度。ECC冷却单元特别适合温度在40℃至55℃范围内使用，可以达到其它散热产品如空气 /空气热交换器、风扇和过滤器单元达不到的效果。 2．技术参数 ECC225 ECC320 产品型号 项目 ECC320 ECC320P ECC320Q ECC225 ECC225P ECC225Q 订货号 30200509 30200518 30200527 3020051 0 3020051 9 30200528 制冷功率W（L35L35） 制冷功率W（L35L50） 消耗功率W（L35L35） 消耗功率W（L35L50） R134a/60g R134a/70g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V...
- Page 4 30200576 30200577 制冷功率 W（L35L35） 制冷功率 W（L35L50） 消耗功率 W（L35L35） 消耗功率 W（L35L50） R134a/100g 冷媒 环境温度 C 20-55 额定电压 V 额定频率 Hz 50Hz 电压范围 V 220-240 外形尺寸WxHxDmm 300x580x157 重量 Kg 防护等级 IP54 55dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 ECC500安装开孔图: ECC500Q安装开孔图: ECC500/500Q外形图: ECC500P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 5 制冷功率W（L35L35） 制冷功率W（L35L50） 消耗功率W（L35L35） 消耗功率W（L35L50） R134a/300g R134a/360g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 330x860x173 330x860x173 重量Kg 防护等级 IP54 IP54 55dB(A) 55dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 ECC680/825/680Q/825Q外形图: ECC680/825安装开孔图: ECC680Q/825Q安装开孔图: ECC680P/825P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 6 消耗功率W（L35L50） R134a/430g R134a/550g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 450x1250x185 450x1250x185 重量Kg 防护等级 IP54 IP54 58dB(A) 58dB(A) 噪音等级 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 ECC1100/1500/ 1100Q/1500Q 外形图： ECC1100/1500安装开孔图： ECC1100Q/1500Q 安装开孔图： ECC1100P/1500P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 7 1196 R134a/1050g R134a/1126g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 450x1502x235 450x1502x235 重量Kg 防护等级 IP54 IP54 噪音等级 58dB(A) 58dB(A) 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 ECC2000/2500/ 2000Q/2500Q 外形图： ECC2000/2500安装开孔图： 2000Q/2500Q 安装开孔图： ECC2000P/2500P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 8 1311 1725 R134a/1200g R134a/1300g 冷媒 环境温度 C 20-55 20-55 额定电压V 额定频率Hz 50Hz 50Hz 电压范围V 220-240 220-240 外形尺寸WxHxDmm 485x1550x320 485x1550x320 重量Kg 防护等级 IP54 IP54 噪音等级 60dB(A) 60dB(A) 安装方式 半内嵌安装 外挂式安装 无螺钉 半内嵌安装 外挂式安装 无螺钉 ECC3200/4300/ 3200Q/4300Q 外形图： ECC3200Q/4300Q安装开孔图： ECC3200/4300安装开孔图： ECC3200P/4300P外形图和安装开孔图： HTTP://WWW.LEIZIG.COM...
- Page 9 3.安装方式 ECC系列产品每种型号都设计有半内嵌、 外挂（ 后缀中带P）和无螺钉快速安装（ 后缀 中带Q）三种安装方式，客户可根据需要选择。 4.安全与注意 安全提示：制冷机为精密电气，搬运务必轻放，严禁倒置，严禁倾斜存放 注意事项： ◆ 制冷机在灰尘大、油性或者毛绒的环境务必及时清理过滤网，否则会影响制冷机性能。 ◆ 制冷机内循环入风口需安装到控制柜体的上部。 ◆ 控制柜外的温度不能超过55摄氏度，但短暂的高温并不影响制冷机运作。 ◆ 包装应完好，如果发现制冷机有油渍，极有可能是泄漏制冷剂，包装的任何损坏都有 可能引起制冷机的故障。 ◆ 控制柜必须达到IP54，如果控制柜有漏洞或缝隙，冷凝水可能会持续产生。 ◆ 制冷机之间或制冷机与墙壁距离不小于200mm。 ◆ 在控制柜内部，制冷机入风和出风口不可有障碍物阻塞。制冷机需水平安装、使用， 最大倾斜角度不大于2° ◆ 维护及送电必须由专业人员操作。 ◆ 控制柜内部电气元件的热释放不能超过制冷机可用制冷功率，否则会出现制冷机长期 运作。 ◆ 不可用任何方式修改制冷机。 5. 电气联接 电压与频率必须与制冷机的铭牌相匹配，在制冷机电气联接前端不可有其他的温度控 制，制冷机上回路电保护元件应与制冷机额定功率相吻合，在安装时参考相关说明。 特殊电压请参照相关手册安装使用。 HTTP://WWW.LEIZIG.COM...
- Page 10 项 时 ， 再 按 一 次 “DOWN”键 ， 即 返 回 主 页 面 ； 查 看 设 设置 置值时再短按一次“SET”即进入设置状态，此时设定值 闪 烁 ， 按 动 “UP” 或 “DOWN”键 可 增 加 或 减 少 设 定 值，再短按一次“SET”键可使设定值立即生效并返回查 看状态。 1、在设定参数时，短按此键值递增1，长按此键不放，值 快速递增。 增加 2、在查看故障页面，有多个故障时，按“UP”上翻进行 查看系统存在的故障。 HTTP://WWW.LEIZIG.COM...
- Page 11 在 主 页 面 ， 按 “SET”键 ， 进 入 设 置 页 面 ， 显 示 为 第 一 个 设 置 参 数 ， 可 按 “UP”和 “DOWN”切换设置参数，在当前设置参数页面，按“SET”则进入参数设置状态，设置 参数的设置代码数值闪烁，按“UP”和“DOWN”增加或减小参数数值，设置完成后按 SET确 认 ， 此 时 可 按 “ UP”和 “ DOWN”选 择 其 他 参 数 。 在 [厂 家 复 位 ] 页 面 (显 示 )，按“DOWN”键则退出参数设置返回主页面； HTTP://WWW.LEIZIG.COM...
- Page 12 压缩机开启温度（不建议客户调整） 28～40 温度 制冷 当柜内温度小于制冷温度—制冷回差， ℃ 1～9 回差 关闭压缩机。 内风机 当柜内温度大于此值，则内风机开。 ℃ 0～35 启动点 高温 当柜内温度大于设定值报警，小于设定 ℃ 10-99 报警点 值-5度故障自动复位。 厂家 当此值设置为1时，复位所有参数设置。 0～1 复位 6.4 开关机 机组通电后如果满足启动内风机的条件，系统会自动延时5～15秒钟（随机值）启动 内风机，若满足压缩机机开启条件，则在内风机启动后延时10秒启动压缩机。 6.5 自检功能 在开机读秒期间按组合键进入自检，自检时每个继电器通断30秒钟，自检完成后进 入正常使用的流程。 自检顺序： 1、开机读秒按“UP”+“DOWN”+“SET”键，系统进入自检，开启内风机； 2、内风机运行30秒后，开启压缩机； 3、30秒后，关压缩机，开启外风机； 4、30秒后，关外风机，开启故障继电器； 5、30秒后，全关，退出自检，进入温控开启相应设备。 内风机在自检期间一直开 HTTP://WWW.LEIZIG.COM...
- Page 13 内风机启动10秒钟后检测柜内温度是否满足启动压缩机的条件： 压缩机启动条件：柜内温度≥[制冷温度35](缺省35度，可设置)； 压缩机停止条件：柜内温度<[制冷温度]-[制冷回差3](缺省32度)。 压缩机启停还需要满足如下条件： ◆ 满足压缩机最小运行时间和最小停机时间的要求 6.7 故障检测及保护 ◆ 压缩机保护 压缩机最短停机时间为3分钟，压缩机停止后最少要3分钟才能重新启动 ◆ 故障检测及动作 故障报警时，显示故障代码 故障 代码 推迟时间 持续时间 复位操作 备注 柜内温度 报警、 0秒 2秒 自动 探头故障 停压缩机 高温报警 0秒 2秒 自动 报警 故障复位后压机延时1分钟重新开启，且需满足压缩机停机时间大于压缩机最 短停机时间(3分钟)。 ◆ 查询故障代码 有新故障产生时，数码管跳转至显示故障信息。重新查询当前故障时，在主页面按 “▲+SET”键，即可查询当前未复位的第一个故障信息。按“▲”或“▼”键可循 环查看机组存在的故障，再按“▲+SET”键则退出故障查询页面。 HTTP://WWW.LEIZIG.COM...
- Page 14 7. 工作原理 制冷机采用相变制冷原理，从压缩机内排出的高温高压气态制冷剂进入冷凝器，被强 制冷却为高压中温的液态制冷剂，经毛细管或膨胀阀节流后变成低温低压的液态制冷剂， 进入到蒸发器，通过相变吸收控制柜内的热量后变成气态再进入压缩机，往复循环保证控 制柜的可靠工作环境。 8. 维护保养 作为免维护的制冷机，制冷机在出厂前已经过严格的测试，所有的性能参数都通过相 应认证，风机采用滚珠轴承，寿命达到三万小时。只有在灰尘大的环境才建议用过滤网， 并建议一个月清理至少两次。 长期不使用时请切断电源。 在维护，保养时务必切断电源。 9. 质量保证 雷子克所有制冷机在正常使用下（参照4. 安全提示），拥有十五个月的免费维护， 在质保期内，返还的制冷机会在厂里或现场免费维修。 制冷机只能用于控制柜的冷却，如果被错误连接电源，或违规操作（参照使用说明 书），雷子克无责任承担任何的损失。 HTTP://WWW.LEIZIG.COM...
- Page 15 10. 电气原理图 10.1 ECC225/320/500/680/825,230V电路图 连接控 制面板 AC 12V 6 7 8 9 10 220V 温度探头 10.2 ECC1100/1500/2000/2500/3200/4300,230V电路图 连接控 制面板 AC 12V 3 4 5 6 7 8 9 10 温度探头 220V 压缩机 HTTP://WWW.LEIZIG.COM...
- Page 16 更换干燥过滤器 保压 抽真空 充注冷媒 系统脏堵 检查干燥过滤器外部是否结冰 运行但不制冷 后试机请与厂家联系） 断路器故障 选用的断路器容量电流要比空调的运行 检查断路器容量是否使用过小 电流大1.5倍 （使用不当） 空调启动 检查压缩机绕组绝缘 对地绝缘 压缩机故障 后导致空 是否损坏 气开关跳闸 请与厂家联系 冷凝风机故障 检查风机绕组绝缘 对地绝缘 蒸发风机故障 是否损坏 冷凝风机过滤网 检查过滤网是否堵塞) 清洗过滤网 脏堵 1.使用检漏仪进行检漏 制冷效果差 系统泄漏 请与厂家联系 2.可用测量电流判断 更换干燥过滤器 保压 抽真空 充注冷 系统脏堵 检查干燥过滤器外部是否结冰 媒后试机请与厂家联系） HTTP://WWW.LEIZIG.COM...
-
Page 17: Table Of Contents
English Content Application Technical data and cutout drawing Assembly Safety and caution Electrical connection Regular operations Working principle Maintenance/care Quality warranty Electrical schematic diagram 11. Common faults and troubleshooting HTTP://WWW.LEIZIG.COM... -
Page 18: Application
Range of operation(V) 220-240 220-240 300x560x155 300x560x155 DimensionWxHxD(mm) weight (Kg) Protection category IP54 IP54 55dB(A) 55dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless ECC225/320/225Q/320Q dimension drawing: ECC225Q/320Q cutout drawing: ECC225/320cutout drawing: ： ECC225P/320P dimension drawing & cutout drawing HTTP://WWW.LEIZIG.COM... - Page 19 Ambient temperature( 20-55 rated voltage(V) rated frequency(Hz) 50Hz Range of operation(V) 220-240 DimensionWxHxD(mm) 300x580x157 weight (Kg) Protection category IP54 55dB(A) Noise level Fitting semi-recessed external boltless ECC500Qcutout drawing: ECC500/500Qdimension drawing: ECC500cutout drawing: ECC500P dimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
- Page 20 Range of operation(V) 220-240 220-240 330x860x173 330x860x173 DimensionWxHxD(mm) weight (Kg) Protection category IP54 IP54 55dB(A) 55dB(A) Noise level semi-recessed external boltless semi-recessed external boltless Fitting ECC680/825/680Q/825Q dimension drawing: ECC680/825 cutout drawing: ECC680Q/825Q cutout drawing: ECC680P/825P dimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
- Page 21 220-240 220-240 450x1250x185 450x1250x185 DimensionWxHxD(mm) weight (Kg) Protection category IP54 IP54 58dB(A) 58dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless ECC1100/1500/ 1100Q/1500Q dimension drawing: ECC1100/1500 ECC1100Q/1500Q cutout drawing: cutout drawing: ECC1100P/1500P dimension drawing & cutout drawing : HTTP://WWW.LEIZIG.COM...
- Page 22 Range of operation(V) 220-240 220-240 450x1502x235 450x1502x235 DimensionWxHxD(mm) weight (Kg) Protection category IP54 IP54 58dB(A) 58dB(A) Noise level Fitting semi-recessed external boltless semi-recessed external boltless ECC2000/2500 2000Q/2500Q ECC2000/2500/ 2000Q/2500Q dimension drawing: cutout drawing: cutout drawing: ECC2000P/2500P dimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
- Page 23 220-240 Range of operation(V) DimensionWxHxD(mm) 485x1550x320 485x1550x320 weight (Kg) IP54 IP54 Protection category 60dB(A) 60dB(A) Noise level semi-recessed external boltless semi-recessed external boltless Fitting ECC3200Q/4300Q ECC3200/4300 ECC3200/4300/3200Q/4300Q dimension drawing: cutout drawing: cutout drawing: ECC3200P/4300P dimension drawing & cutout drawing： HTTP://WWW.LEIZIG.COM...
-
Page 24: Assembly
5. Electrical connection The voltage and frequency in use must match the data stated in the rating plate of cooling unit; Motor protector is suggested for the 3-phase cooling unit; for special voltage, refer to the assembly instruction for details. HTTP://WWW.LEIZIG.COM... -
Page 25: Regular Operations
.In setting interface， a short press makes the value 1、 increased progressively 1 by 1 and a long press gets the rapid increment. Incr. 2、 In the interface of fault lookup， press "UP" to leaf through the defaults with the system HTTP://WWW.LEIZIG.COM... - Page 26 "UP" or "DOWN" to increase or decrease the value，finally press again "SET" to confirm, and press "UP" or "DOWN" to do other settings. In the "factor y reset" ( ), press "DOWN" to quit the setting and get back to the main interface. HTTP://WWW.LEIZIG.COM...
- Page 27 Internal circuit fan ◆ System automatically delays 5-10s (random) to start up the internal circuit fan in case the condition of internal fan activation can be met after electrifying; condition of its activation： inside temperatre≥[ fan starting](defalut 15 celsius,settable); HTTP://WWW.LEIZIG.COM...
- Page 28 Nixie tubes get to show the relative information;press “▲+SET” in the main interface to look up the first malfunciton in record when the reset is not proceeded, press“▲ ” or“▼ ” to repeatedly find the other faults in queue, press“▲+SET”to quite the fault lookup interface. HTTP://WWW.LEIZIG.COM...
-
Page 29: Working Principle
The product is only limited to the purpose of cooling down the enclosure; otherwise Leizig shall take on no responsibility for the losses caused by any misconnection to power or incorrect operations (see regular operations). Electrical circuit drawings. -
Page 30: Electrical Schematic Diagram
10. Electrical diagram 10.1 ECC225/320/500/680/825,230V diagram： 连接控 制面板 AC 12V 6 7 8 9 10 220V 温度探头 10.2 ECC1100/1500/2000/2500/3200/4300,230V diagram： 连接控 制面板 AC 12V 3 4 5 6 7 8 9 10 温度探头 220V 压缩机 HTTP://WWW.LEIZIG.COM... -
Page 31: Common Faults And Troubleshooting
11. Common faults and troubleshooting Diagnosis method Troubleshooting Faults Probable cause Adjust the capacity of mains power supply, check if the power matches the abnormal voltage stated standard voltage and output check the coils of contacter Replace the contacter contacter fault if they are burnt out adjust the thermostat to the replace it in case of disconnection;... - Page 32 Add：Ruko gunung Sahari B3 Jalan gunung Sahari raya no.7 B3 (再冷却系统，变流器冷却系统） Kel.Gn Sahari utara Kec.Sarah besar Jakarta pusat ; Tel：+62 21 62307778 Fax：+62 21 6242305 香港分公司 LEIZIG (HONG KONG) CO.,LIMITED 香港新界葵涌昌路26-38號豪华工业大厦23楼B07室 Flat B07 Floor23,Hover Industrial Building,NO.26-38 Kwal Cheong Road,N.T,HONG KONG. 客户支持热线：...
