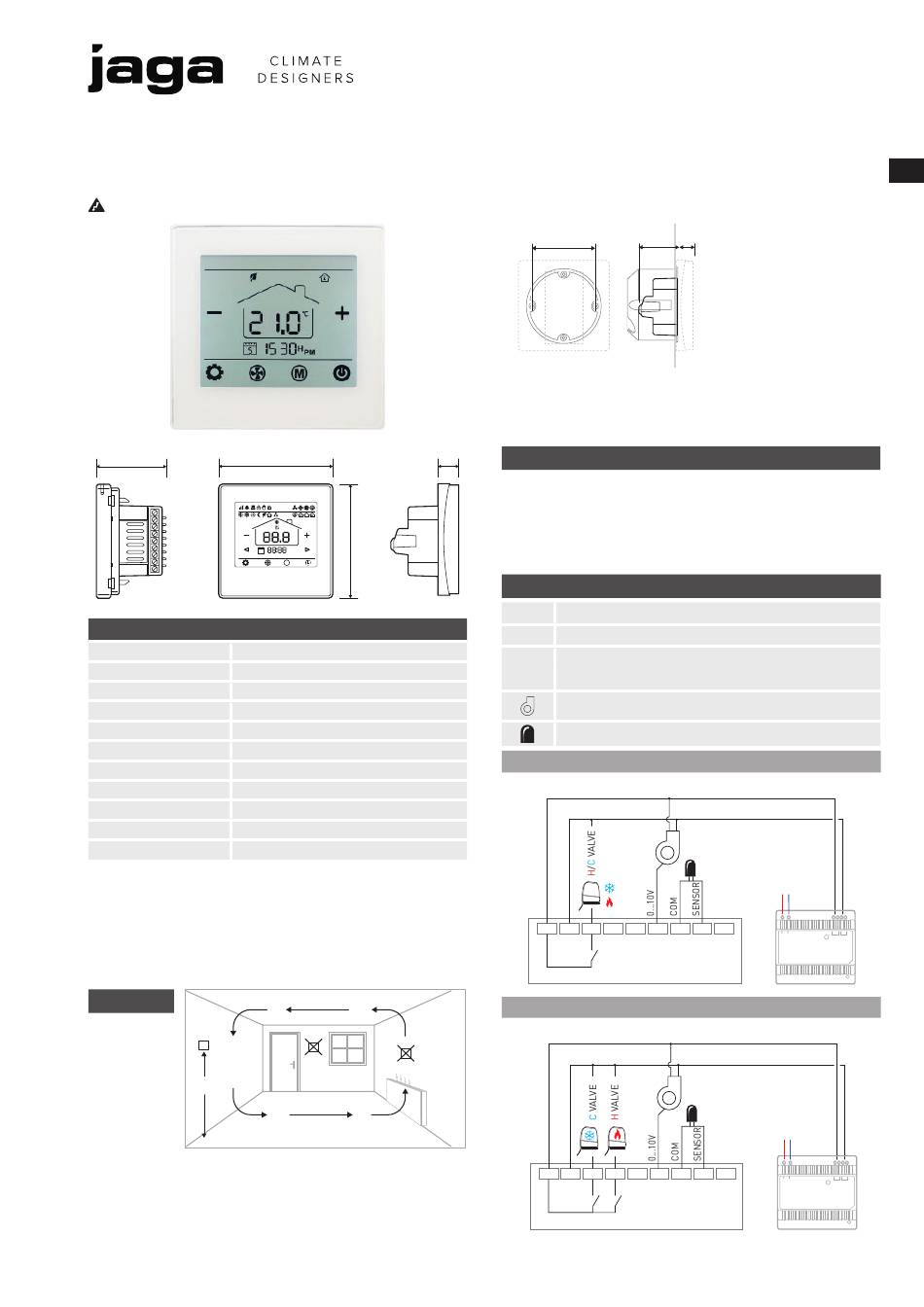

Jaga JRT-100TW Installation And Operation Manual

Lees de handleiding aandachtig voor een correcte installatie van het toestel. Alleen wanneer de inhoud van deze handleiding volledig wordt
nageleefd, kunnen fouten worden voorkomen en is een storingsvrij gebruik mogelijk. Wanneer de veiligheidsvoorschriften, montagevoorwaarden,
aanwijzigen, waarschuwingen en opmerkingen in dit document niet worden opgevolgd, kan dit lichamelijk letsel of schade aan de unit tot gevolg
hebben. Gelieve deze instructies te bewaren Jaga n.v. kan niet aansprakelijk worden gesteld voor schade ontstaan door het niet naleven van deze
handleiding.
Gebruik steeds de hoofdschakelaar om het stroomnet spanningsloos te maken
5.1
Technische gegevens
Scherm Touchscreen
voeding 24V AC/DC
Stroomopname 200 mA
Instelbereik +10 > +30°C
Omgevingstemperatuur 0 > +50°C
Relatieve vochtigheid 85% max
Back-light Lichtblauw
Sensor NTC 10K, 3950 ohm bij 25°C
Nauwkeurigheid + 1°C
Veiligheidsklasse IP30
Behuizing ABS met brandvertragende kunststof UL94-5
– bediening via WIFI (smartphone app)
– Voor 2-pijp of 4-pijp : Verwarmen - Koelen
– automatische of manuele ventilator-snelheid regeling
– montage op inbouw-doos met schroeven
– 4 programmeerbare tijdzones 7 dagen (1-7)
– 0-10V uitgang
– 24V AC/DC Thermo-elektrische motor
!
ATTENTION
1.5 m
Installeer de kamerthermostaat op ca.1.5 m boven de vloer tegen een
binnenmuur, zo mogelijk tegenover de verwarmingsbron. Vermijd
buitenmuren en tocht van ramen en deuren, direct zonlicht en andere
warmtebronnen zoals TV's, wand- of tafellampen, open haarden, ver-
warmingsbuizen, enz. Zorg dat het vergrendelingsmechanisme aan de
onderkant van de thermostaat gemakkelijk bereikbaar is.

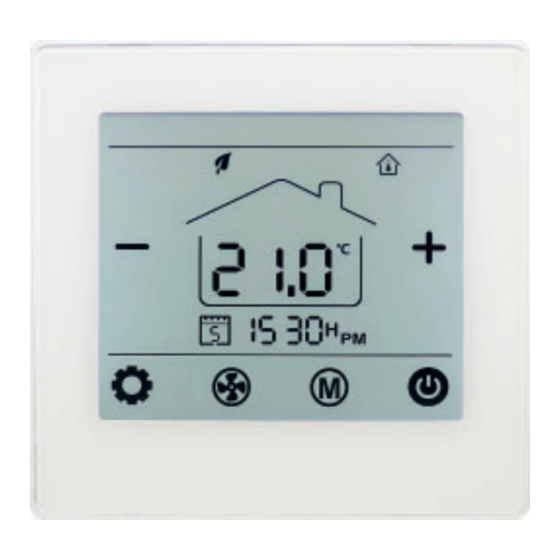

JAGA KAMERTHERMOSTAAT JRT-100TW
1.5
8.6
1 2 3 4 5 6
PRG
AUX
°C
8.6
%
°F
AM
H
PM
M
Installatie- en gebruikershandleiding
4.6
6
Monteer de JRT.100TW Room thermostaat in een inbouwdoos met
schroefgaten op 60 mm hart-afstand voor het bevestigen van de
thermostaat. Minimum diepte 45mm, (de diepte is afh ankelijk van
de bekabeling). De interne afmeting van de doos moet minstens
Ø60mm of 50x50mm zijn.
CE-markering :
Met de CE-markering wordt aangegeven dat dit toestel voldoet aan de
fundamentele vereisten van de richtlijn over:
– EN 61000-6-3:2007+A1:2011
– EN 61000-3-2:2006+A1:2009+A2:2009
– EN 61000-3-3:2008
– EN 61000-6-1:2007
* Bedradingsaansluitingen
H/C Verwarmen / Koelen
H Verwarmen
C Koelen
GND N
Briza / Clima Canal / Quatro Canal...
Optionele externe kamertemperatuur sensor
2-pipes
1 2 3 4 5 6
4-pipes
1 2 3 4 5 6
1.5
+
24V DC
-
230 VAC
L1 N
7 8 9
L N + -
+
24V DC
-
230 VAC
L1 N
7 8 9
L N + -
NL
