ADL M04 Assembling Instructions

ISTRUZIONI DI MONTAGGIO - INSTRUCTIONS DE MONTAGE - ASSEMBLING INSTRUCTIONS
M04
MONTAGE ANWEISUNGEN - INSTRUCCIONES DE MONTAJ

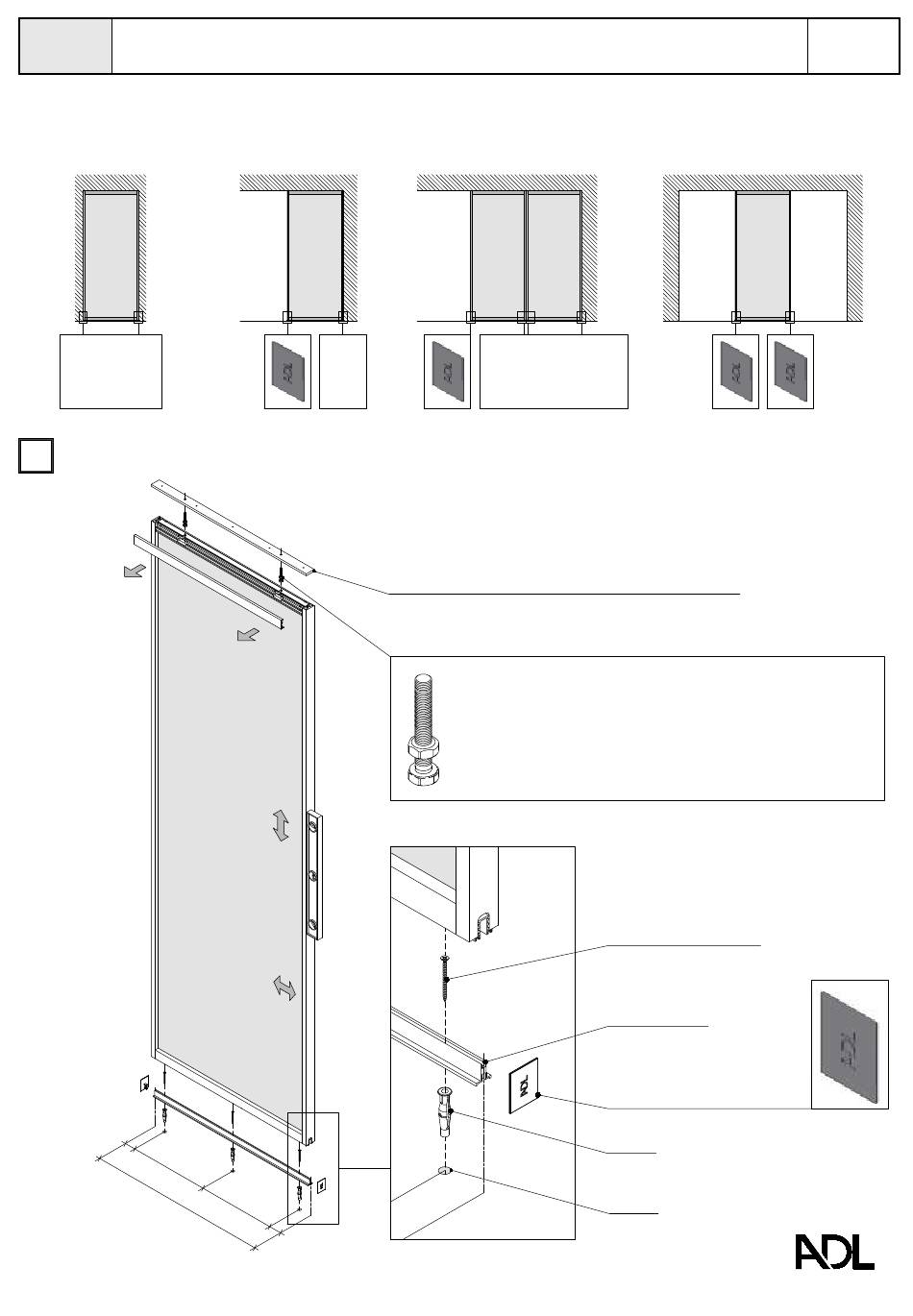

MONTAGGIO PANNELLO FISSO - FIXED PANEL ASSEMBLY
PANNELLO FISSO TRA MURI
Fixed panel between walls
NO
TAPPI
Covers
RIMUOVERE IL CARTER, FISSARE IL PIATTO A SOFFITTO ED IL PROFILO GUIDA A PAVIMENTO
1
(REMOVE THE CARTER, FIX THE FLAT IRON TO THE CEILING AND THE PROFILE GUIDE TO THE FLOOR)
L ANTA = L PROFILO
L Door = L Profile
ANTA SENZA MANIGLIA
Handleless door
NO
TAPPO
Cover
ANTE SENZA MANIGLIA
Handleless doors
NO
TAPPI
Covers
PIATTO DA FISSARE A SOFFITTO
FERRAMENTA DI FISSAGGIO A CURA DEL
CLIENTE IN BASE AL TIPO DI MURO ESISTENTE
Flat iron to be fix to the ceiling
Fixing hardware is under customer care accordingly
to the existing masonry
AVVITARE I BULLONI M8X40 CON CONTRODADO AL PIATTO FISSATO
A SOFFITTO
IN CORRISPONDENZA DI QUESTE VITI PRATICARE DEI FORI SOTTO IL
VANO PER IL PASSAGGIO DELLA VITE
Fasten the bolts M8x40 with locknuts to the flat iron fixed to the ceiling
In correspondence of these bolts drill holes on the ceiling to make room
for the threaded part
ANTA FISSA
Fixed door
VITE Ø3.5x50

Flat countersunk head screw

PROFILO A PAVIMENTO

Floor guide profile

TAPPO DI COPERTURA DA
APPLICARE SOLO DOVE PREVISTO
Cover cap to be applied only
where provided
TASSELLO Ø6x45mm

Dowel

Ø6x50
C.I.02
