Diamond Antenna DP-NR2 Operating Manual

144MHz帯高利得½λノンラジアルホイップ
DP-NR2
全方向回転ホイップ機構付
(実用新案登録第1412570号)
取扱説明書
このたびはダイヤモンドアンテナをお買い求めい
ただきまして誠にありがとうございました。ご使
用の前に、この取扱説明書をよくお読みのうえ正
しくお使いください。お読みになったあとは、大
切に保存してください。
●特長
1. DP-NR2はラジアルを必要としないノンラジ
アル方式のアンテナです。簡易固定局用、オー
トバイ、自転車、ハンディー用としても十分に
性能を発揮することができお使いいただけます。
2. 全長1.1mにもかかわらず5/8λに近い高利得
を実現しました。
3. エレメントは復元性にすぐれた17-7PHステ
ンレスを採用しているので、アンテナのゆれに
よって起きるQSB をできるかぎりおさえまし
た。
4. アンテナに全方向回転ホイップ機構（実用新
案登録第1412570号）を採用しているので車庫
入れ時のめんどうなアンテナの取りはずしが不
要になりました。
5. アンテナ全体のデザインは、今後の乗用車感
覚にピッタリあうようシンプルにまとめました。
●取付方法
DP-NR2はノンラジアル方式のため、車のどの部
分へ取付けてもけっこうです。アンテナ基台は当
社純正基台をお使いください。ルーフサイド、ト
ランクリッド、マグネットベースをそれぞれ用意
しています。
●調整方法
出荷時に144MHz帯中心周波数付近に調整されて
いますので、そのままお使いいただけます。
周波数調整の必要がある場合は、アンテナエレメ
ントを回転ホイップ部に差し込む量で決まります。
エレメント
セッ トビス
L型レンチ
エレメント調整する場合は、付属のL型レンチで
セットビスをゆるめ、調整してください。調整後
はセットビスをしっかり締め付けてください。
●アンテナエレメントを倒す場合
車庫入れ時などアンテナエレメントを倒す場合、
回転ホイップ部を引っぱりあげ、あとは360 どの
方向へも倒せます。アンテナを倒したまま走行し
ないよう十分ご注意ください。
●ご注意
セットビスは、走行中に多少ゆるむ場合がありま
すので、特に新しいアンテナについては締付けを
十分に行なってください。
●V.SWR表
1.5
1.4
1.3
1.2
1.1
144
●規格
周波数/144〜146MHz
利得/2.15dBi
耐入力/200W
インピーダンス/50Ω
V.SWR/1.5以下
全長/1.1m
重量/150g
仕様/½λノンラジアルホイップ
●送信空中線の型式
アマチュア局の免許申請書類の空中線型式には｢単
一型｣とお書きください。
回転ホイ ッ プ
145MHz 146

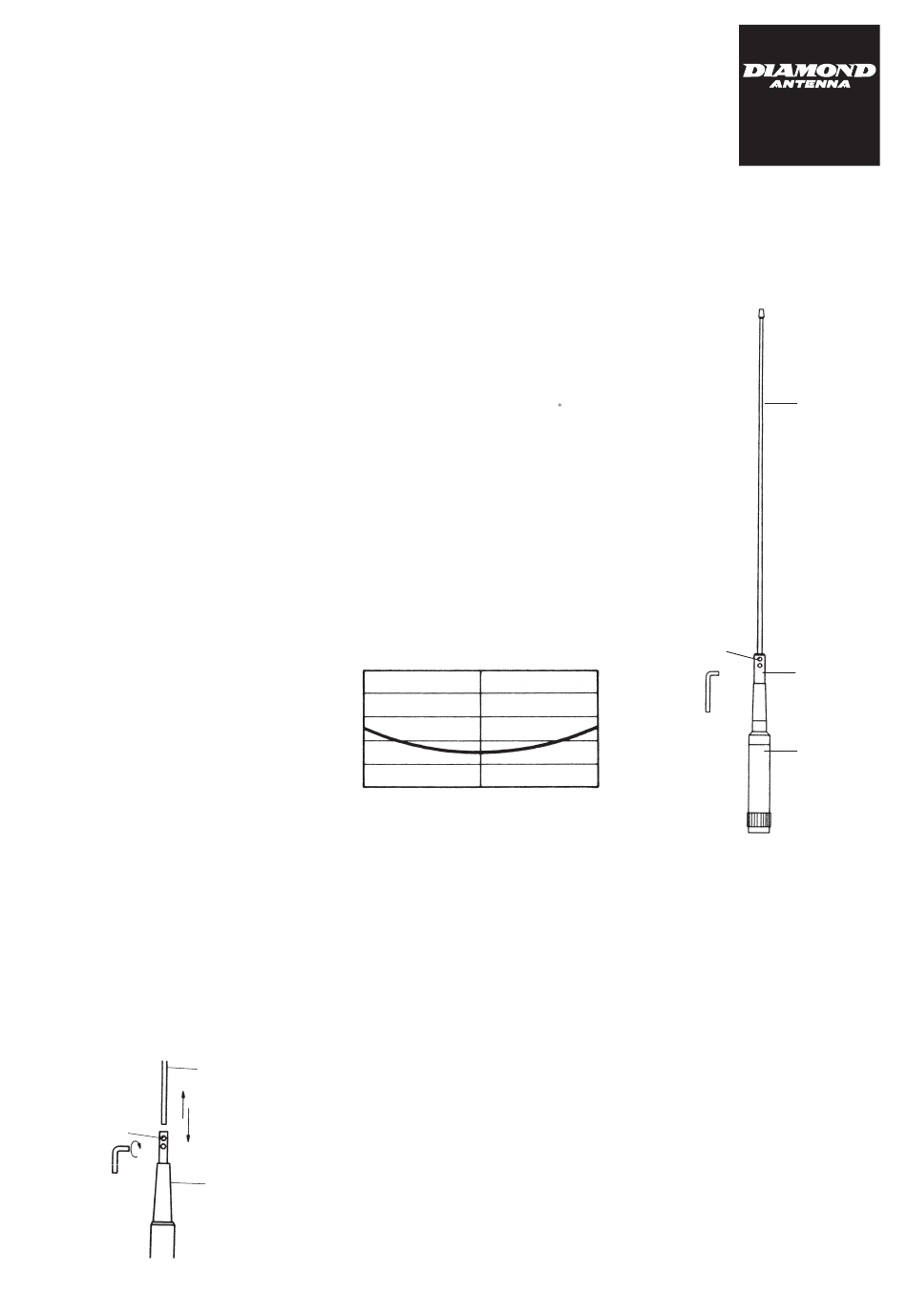

●パーツ名称(番号)
セットビス
B-05
L型レンチ
80004
■お買いあげいただきました製品は、厳重な品質
管理のもとに生産されておりますが、万一運搬中
の事故などによる破損がありましたら、取扱店に
お申し付けください。
■本アンテナの仕様および外観は、改良のため予
告なく変更することがありますのでご了承くださ
い。
エレメント
80001
回転ホイ ッ プ
80002
マッチングセクション
80003
