Summary of Contents for EAGO AWT LD2 F15 Series

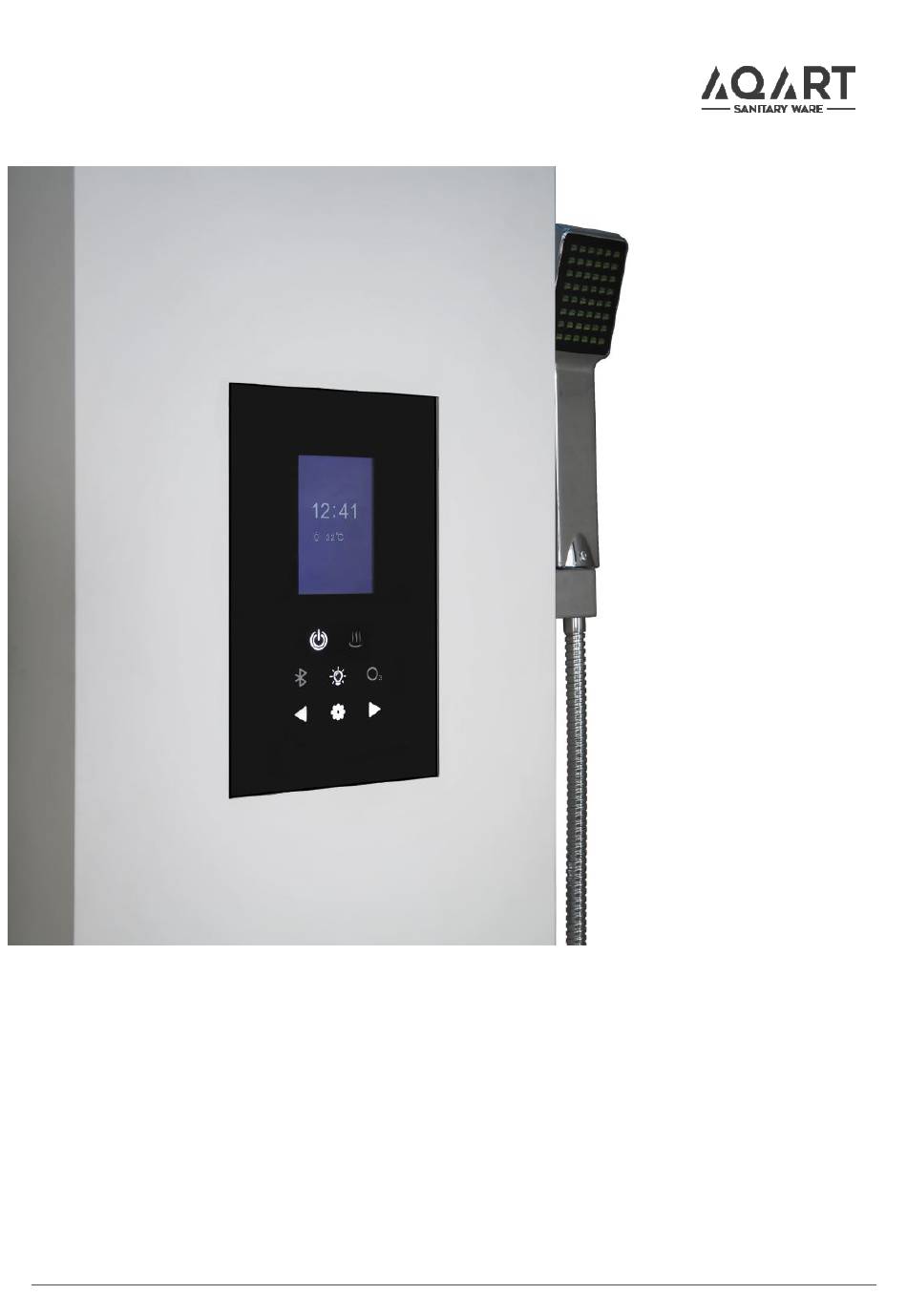

- Page 1 LD2xxF15 Series Installations- und Bedienungsanleitung Montage- und Bedienungsanweisung Installation and operation instructions...
- Page 2 Attentions Hinweise/Attention Sicherheitshinweise 1. Lesen und befolgen Sie die Anleitung. 2. Das Produkt muss mit 16A abgesichert werden. 3. Die Installation muss durch Fachpersonal erfolgen. 4. Verwenden Sie für den Elektroanschluss ein Anschlusskabel mit einem Durchmesser von 2,5mm². 5. Nachträgliche Veränderungen am Produkt sind nicht vorgesehen. 6.
-
Page 3: Table Of Contents
Attentions Inhalt Inhalt/Content 1. Schaltplan........... 1. Wiring principle........... 2. Materialbeschreibung........2. Spare parts..........3. Wasser- und Elektroanschluss..... 3. Water- and electricity location...... 4. Montage............4. Installation........... 5. Bedienfeld........... 5. Control panel.......... -
Page 4: Schaltplan
Attentions Inhalt Schaltplan Licht Lüfter Ozon Lautsprecher 2 Temperatur- Mikro Steuerbox sensor Licht Lautsprecher 2 Stromanschluss RGB Lampe 12V Heizeinheit Überhitzungs- Einlass schutz Sensor Ablauf Bedienfeld Dampfgenerator Technische Daten Konfiguration Pumpe Dampfgenerator Licht Ventilator Magnetventil Bedienfeld Lautsprecher Notizen Parameter AC220V-240V/ 50HZ AC220-240V/50HZ DC12V DC12V... -
Page 5: Wiring Principle
Attentions Inhalt Wiring principle Attention Light Ozone Speaker2 Temp MAIN CONTROL BOX detector Back Light Speaker2 Power Supply RGB Lamp 12V Water Heat Inlet Part Heat Protector Water Water Drain detector Control panel Steam Generator Electrical parameter Configuration Computer Electromagnetic Water pump Steam generator Light... -
Page 6: Materialbeschreibung
Materialbeschreibung Spare parts Eckversion Material 3. Aufhängung 2. Fixierungs- 6. Linke Eck- 1. Winkel 4. Linke Rückwand 5. Duschpaneel schraube (Paneel) Aluminiumleiste 10. Feststehende 7. Fixierungsblock 8.Türscharniere 12. Türgrif 9. Tür 11. Türdichtung Glaselement (L) 13. Bodendichtung 14. Bodedclip (L) 15. -
Page 7: Spare Parts
Inhalt Spare parts Attention Spare parts Square Parts 5. Functional column 6. Left corner 1. Cover clip 2. Hanging screw 3. Hanging iron 4. Left back glass aluminum 8. Stainless steel 9. Movable glass 10. Fixed glass panel 11. Water retaining 7. -
Page 8: Wasser- Und Elektroanschluss
Wasser- und Elektroanschluss 450/500/600/750 450/500/600/750 900/1000/1200/1500 900/1000/1200/1500 Links Rechts Innenmaß（mm） Maße für den Abfluss（mm） Maße Modell Nr. Mittig L x W x H（mm） Warmwasser Aussparung Tiefe Länge Breite zur Wand LD206F15 1000x1000x2230 850x200 500x500 962±1 962±1 Kaltwasser LD207F15 1200x900x2230 900x200 600x450 1162±1 862±1... -
Page 9: Water- And Electricity Location
Inhalt Water- and electricity location 450/500/600/750 450/500/600/750 Left Right 900/1000/1200/1500 900/1000/1200/1500 Inner size（mm） Reserved size of the drain（mm） Size Model No. Center L x W x H（mm） Hot water Slotting Depth Length Width to wall LD206F15 1000x1000x2230 850x200 500x500 962±1 962±1 Cold water LD207F15... -
Page 10: Montage
Montage/Installation Vorwort Schritt 1 1. Duschen der F15 Serie gibt es als Viertelkreis- und 1. Sorgen Sie dafür, dass der Montageort Eckversion. Je nach Ausführung sind die Größen entsprechend vorbereitet. Die Wände und der Boden verschieden. müssen im gerade sein und im rechten Winkel zu 2. - Page 11 Attentions Inhalt Montage/Installation Attention Schritt 2 Schritt 3 1. Setzen Sie den Abfluss in das vorgesehene Loch 1. Markieren Sie als erstes die Löcher für die äußeren und schließen Sie diesen an. Aluminiumleisten an der Wand. Die angegeben 2. Stellen Sie die Duschtasse gegen die Wand und Maße geben den Abstand der Wand zum Mittelpunkt prüfen Sie ob diese richtig ausgerichtet ist und ob der Löcher an.
- Page 12 Montage/Installation Schritt 4 Schritt 4 Schritt 5 1. Bohren Sie die Löcher zur Befestigung der 1. Installieren Sie die äußeren Aluminiumleisten. Aluschienen in die Wand. Seien Sie dabei sehr sorgfältig, da danach nur wenig Spielraum zur Ausrichtung vorhanden ist. 2. Die Lochtiefe und der Durchmesser sind abhängig von den verwendeten Dübeln.
- Page 13 Attentions Inhalt Montage/Installation Attention Schritt 6 Schritt 7 1. Montieren Sie die beiden Aufhängungen für das 1. Montieren sie die rechte und linke Rückwand Duschpaneel auf der Rückwand. mit Hilfe des rechten, linken und mittleren Aluprofil an der Wandleiste. 2. Das mittlere Aluprofil wird mit zwei einseitigen Dichtungen befestigt.
- Page 14 Montage/Installation Schritt 8 Schritt 9 1. Montieren Sie das rechte und linke feststehende 1. Montieren Sie das Duschpaneel und schließen Glaselement. Sie Kalt- und Warmwasser, sowie den Strom an. 2. Stellen Sie dazu sicher das alles im rechten Winkel steht und befestigen dann die beiden Rückwände, sowie die beiden feststehenden Glaselemente mit 4 einseitigen Dichtungen.
- Page 15 Attentions Inhalt Montage/Installation Attention Schritt 10 Schritt 11 1. Richten Sie die Aufhängungen für das Dusch- 1. Montieren Sie das Dach und verschrauben Sie es paneel in der Höhe exakt so aus, dass das mit den beiliegenden Winkeln. Paneel so nahe wie möglich an der Glaswand ist. 2.
- Page 16 Montage/Installation Schritt 12 Schritt 13 1. Überprüfen Sie ob die Türöffnung das richtige 1. Bohren sie die oberen und unteren Maß hat. Befestigungslöscher. 2. Richten Sie die Dusche am Dach und am Boden endgültig aus. 3. Der obere Fixierungsblock muss am Glas ohne Luftspalt anliegen.
- Page 17 Attentions Inhalt Montage/Installation Attention Schritt 14 Schritt 15 1. Die folgenden Schritte müssen sorgfältig 1. Installieren Sie die Scharniere, sowie den Türgriff. ausgeführt werden. 2. Montieren Sie als erstes die Befestigungen für das feststehende Glaselement, sowie für die Bodenleisten. 3. Montieren Sie den letzten Winkel am Dach. 4.
- Page 18 Montage/Installation Schritt 16 Schritt 17 Vorwort 1. Montieren Sie die Tür und die beiden 1. Montieren Sie die Tür- und Bodendichtungen. Magnetdichtungen. 2. Schließen Sie die Beleuchtung, sowie die 2. Richten Sie die Scharniere aus und ziehen Sie Wasserversorgung für die Regendusche an. diese fest.
- Page 19 Montage/Installation Attention Schritt 18 1. Überprüfen Sie die Ausrichtung und die Anschlüsse. 2. Dichten Sie die Dusche mit Silikon ab und warten Sie 24 Stunden. Step 18 1. Make sure the product is installed well and all leads are connected. 2.
-

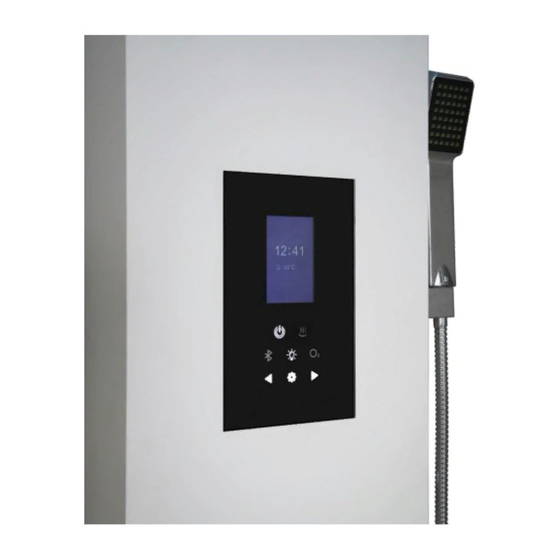

Page 20: Bedienfeld
Bedienfeld Fehlercodes Error 02: Fehlerhafte Kommunikation Error 03: Überhitzungsschutz Error 04: Wassereinlass Zeitüberschreitung Error 05: Einlassventil defekt Error 08: Temperatursensor defekt Licht Start Dampf Bluetooth Ozon Verringern/ Erhöhen/ letztes Lied nächstes Lied Einstellungen Ein/Aus Licht Einschalten Beleuchtung Dampfdusche einschalten über den Mit der Lampentaste schalten Sie Startknopf. - Page 21 Bedienfeld Attention Temperatur einstellen Durch drücken der Starttaste wird Mit den Pfeiltasten stellen Sie die der Fehler zurückgesetzt. Temperatur ein. Ist die Dampfdusche ausgeschaltet, Die Standardtemperatur ist 45°C. wird durch drücken der Dampftaste Die Temperatur ist wählbar das Ablassventil sofort geöffnet. zwischen 25°-60°C.
-
Page 22: Control Panel
Control panel Error codes Error 02: Communication fail Error 03: Over heating protection Error 04: Water in timeout Error 05: Water inlet failure Error 08: Temperature probe circuit failure Light Power Steam Bluetooth Ozone Decrease/ Increase/ previous song Next song Setting On/Off Light... - Page 23 Attentions Inhalt Control panel Attention Set the temperature Press the power button again to Use the setting keys to set the reset the error. If the system is off temperature. The default set press the button for the steam temperature is 45°C. Setting range: function to open the drain valve.
