Summary of Contents for Justus Voga

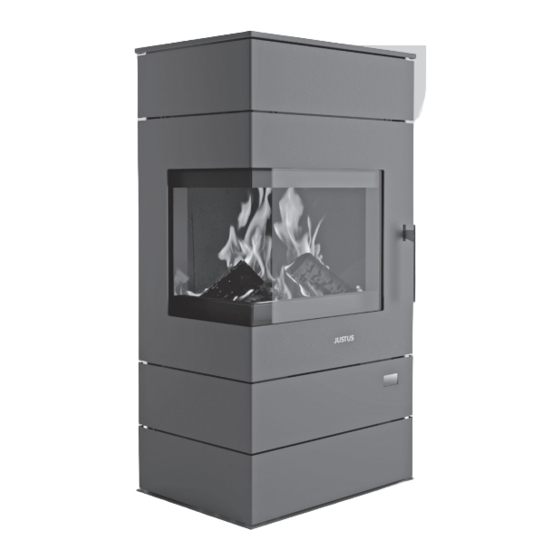

- Page 1 Voga Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois JUSTUS Voga (W+) Voga mit einem „D-Bloks“ (Zubehör) Voga avec un «D-Bloks » (en option) 293 2605 000 · 2121...
-
Page 2: Table Of Contents
19. Geräte-Kenndaten 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme Montage „D-Blok“ Erweiterungssegment Montage „E-Blok“ Erweiterungssegment mit Wärmespeicher „W+“ 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 3: Symbolerklärung, Umweltschutz
Naturstein Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 4: Produktübersicht Und Bedienelemente
8 Feuerraumauskleidung 9 Holzlegefachtür 10 Optionales Zubehör: - Aufsatz „D-Blok“ Erweiterungssegment oder - Aufsatz „E-Blok“ Energie-Segment mit Wärmespeicher „W+“ Es können bis zu 3 Segmente auf das Gerät montiert werden. 11 Aschenrost 12 Katalysator Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Voga (W+) - Page 6 (z.B. WD 40, MoS2-Öl, Silikonöl) benetzen. ► Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt bedienen oder zum Spielen verwenden. ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Original-Zubehör. ► Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang haben, die auch zu sachgerechter Bedienung in der Lage sind.
-
Page 7: Angaben Zum Gerät
Wärmeeigenschaften kann es zu Überhitzung umgebender Wände Verwenden Sie ausschließlich Original-Ersatzteile. und Einrichtungsgegenständen kommen! Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und daher nicht freigegeben. Verwenden Sie daher ausschließlich Nicht freigegebene Ersatzeile verändern möglicherweise die kons- Original-Ersatzteile! truktiv vorgegebenen Eigenschaften des Gerätes und führen somit... -
Page 8: Technische Daten
Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Holzbriketts - Braunkohlen- briketts / BB7 Abgang oben (Boden - Oberkante Stutzen): 1120 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 4.7 Maßzeichnungen Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 10: Schornsteinanlage Und Zuluftbedingungen
1“. Geräte dieser Bauart verfügen über mit einem Federmechanis- mus versehene, selbstschließende Feuerraumtüren und sind aus- schließlich für den Betrieb mit geschlossenem Feuerraum zugelas- sen. Geräte dieser Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zulässt. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 11: Externe Verbrennungsluftversorgung
In solchen Fällen kann es im kalten, unbeheizten Gerät zu Kon- (Illustration Prinzipdarstellung) densation der Luftfeuchtigkeit und in der Folge zu Korrosion am Gerätekorpus kommen. Wanddurchführung mit Absperrklappe JUSTUS Art. Nr. 9213 01 Alu-Flexrohr JUSTUS Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen JUSTUS Art. -
Page 12: Installation Und Inbetriebnahme
„trocken einer Glasplatte sowie zu seinem exakten waage- geheizt“ werden. Erst nach einigen Abbränden stellt rechten Ausrichten empfehlen wir das Aufkleben von sich ein guter Förderdruck ein. Filzgleitern auf den Geräteboden. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 13: Montage „D-Blok" Erweiterungssegment
Wärmespeicher sorgt für eine gleichmäßige Wärmeabgabe. Während des Heizbetriebes wird Wärmeenergie in der Speicher- masse gespeichert. Nach dem Verlöschen des Feuers wird die so gespeicherte Wärmeenergie nach und nach gleichmäßig in den Aufstellungsraum abgegeben. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 14: Bedienung
Verlauf selbständig durch den Primärluftautomatik-Regler gedros- selt. ► Ca. 15- 20 Minuten durchbrennen lassen. Die Primärluft wird nun komplett durch den Primärluftauto- matik-Regler (5) geregelt. Wenn das Feuer stabil brennt, kann eine eventuell vorhandene Drosselklappe im Rauchrohr geschlossen werden. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 15: Brennstoff Nachlegen
Rußspitzen an den Flammenspitzen entstehen. ► Zum Öffnen und Schließen der Feuerraumtür (3) und beim Nachlegen von Brennstoff Schutzhandschuh verwenden! ► Feuerraumtür (3) zunächst nur einen Spalt weit und dann voll- ständig öffnen. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 16: Heizleistung Anpassen
Brennstoff auf und achten Sie auf eine leb- hafte Flammenbildung. Primärluftzufuhr geschlossen ► Um im Holzbetrieb die Abbrandleistung zu erhöhen, Primär- luftautomatik-Regler (5) durch Drehen im Uhrzeigersinn etwas weiter öffnen (Erhöhen der Primärluftmenge). Primärluftmenge erhöht Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 17: Heizen Mit Braunkohlenbriketts
Fachbetrieb auf Beschädigungen prüfen lassen. den Uhrzeigersinn bis zum Anschlag drehen (schließen). ► Aschenkasten (6) herausnehmen und Asche entsorgen. WARNUNG! Brandgefahr durch heiße Asche Nur vollständig abgekühlte Asche in eine Müll- tone einfüllen. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 18: Reinigung, Wartung Und Pflege
(B) und diagonal nach unten aus dem ► Behandeln Sie dafür die beweglichen Teile etwa alle 4 Wochen Feuerraum entnehmen. mit je einem Spritzer Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl o.ä.) oder Kupferpaste. Bedienungs- und Montageanleitung JUSTUS Voga (W+) - Page 19 (F). ► Heizgasumlenkung aus Blech (c) hinten nach oben aus den Haltelaschen heben (G), vorne nach unten schwenken und ent- nehmen. Das Wiedereinsetzen der entnommenen Teile nach ihrer Reinigung erfolgt in umgekehrter Reihenfolge. Bedienungs- und Montageanleitung JUSTUS Voga (W+)
-
Page 20: Demontage Des Feuerraumbodens Und Der Feuerraumauskleidung
► Die Reinigung erfolgt mit einem weichen Pinsel und einem Aschensauger. ► Zur Demontage der Feuerraumauskleidung (8) zunächst den Feuerraumboden und die Vermiculite-Heizgasumlenkung (a) demontieren. ► Feuerraumrückwand rechts nach vorne schwenken. Wenn nötig, Haltebleche rechts und links abschrauben. Bedienungs- und Montageanleitung JUSTUS Voga (W+) -
Page 21: Störungen Beheben
Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen. Feuerraum- Reibung durch Holz oder Normaler Verschleiß. Eine anfängliche Versandung ist unbe- auskleidung Abgasmassenstrom. denklich. Erst wenn Ofenkorpus frei zu versandet. liegen droht, muss die betroffene Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Voga (W+) - Page 22 Aufheizen oder Abkühlen. Strahlungsschutzbleche verklemmen oder nachbiegen. Ofen riecht im ► Das Gerät mit erhöhter ► Geräte- bzw. Rauchrohr-Lackierung Geräte- bzw. Rauchrohr- Betrieb „nach Lackierung noch nicht einge- Brennstoffmeng betreiben. einbrennen Chemie“. brannt. (➔ 7.2 Erstinbetriebnahme). Bedienungs- und Montageanleitung JUSTUS Voga (W+)
-
Page 23: Kundendienst
Kundenservice / Ersatzteile: Sehr geehrte Kundin, sehr geehrter Kunde, E-Mail: kundendienst@justus.de JUSTUS-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren ORANIER Heiz- und Kochtechnik GmbH zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein. -
Page 24: Justus-Werksgarantie
Deutschland und Österreich. Für alle übrigen Länder (Rauchrohr, ungenügender oder zu starker Förderdruck) gelten gesonderte Bedingungen der jeweiligen Länder- sowie unsachgemäß ausgeführte Instandhaltungsarbei- gesellschaft. ten, insbesondere Vornahme von Veränderungen an den JUSTUS haftet grundsätzlich nicht für mittelbare oder Geräten, deren Armaturen und Leitungen. unmittelbare Schäden, die durch die Verwendung von - Verwendung ungeeigneter Brennstoffe bei mit Kohle nicht originalen Ersatzteilen entstehen. und Holz gefeuerten Geräten; ungeeigneter Gasbeschaf- 1. Die JUSTUS-Werksgarantie beträgt 24 Monate und... -
Page 25: Zulassungen
über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Erfüllt die 2. Stufe der 1. BImschV Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung JUSTUS Voga (W+) - Page 26 10. Remédier aux dysfonctionnements Utilisation conforme à la législation Consignes de sécurité 11. Service après-vente 4. Description de l’appareil 12. Garantie contractuelle JUSTUS Pièces fournies Pièces non-fournies 13. Conformités aux normes Pièces de rechange d‘origine 13.1 Normes en vigueur Description de l’appareil...
-
Page 27: Explication Des Symboles Et Protection De L'environnement
Desserrer les vis de fixation Déchets métalliques Autres composants Métal Desserrer les vis de fixation Déchets métalliques métalliques Composants électriques Desserrer les vis de fixation Système de reprise des appareils électriques ou électroniques usagés Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 28: Information Produit Et Éléments De Commande
- Éléments de rehausse thermiques « E-Blok » avec accumu- lateur de chaleur « W+ » Il est possible de superposer jusqu‘à 3 éléments de rehausse sur l‘appareil. 11 Grille foyère 12 Catalyseur Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 29: Utilisation Conforme À La Législation Et Consignes De Sécurité
► Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d‘installation quand l‘appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d‘autres appareils généra- teurs de chaleur. Manuel d’installation et d´utilisation JUSTUS Voga (W+) - Page 30 ! ► Veuillez utiliser uniquement nos pièces de rechange d‘origine JUSTUS ainsi que les accessoires originaux de ► Veuillez vous assurer que les enfants ne jouent pas avec notre marque. l‘appareil et ne l‘utilisent pas sans surveillance.
-
Page 31: Description De L'appareil
(JUSTUS Art. Nr. 9200 69) lier à proximité de l‘appareil ! Plaque de protection en verre ou en acier Veuillez donc utiliser exclusivement nos Tuyaux, disponibles chez JUSTUS dans leur couleur pièces de rechange d‘origine ! d‘origine Tuyaux Au-Flex avec manchon mural pour raccordement L'appareil est équipé... -
Page 32: Caractéristiques Techniques
Raccordemen par le haut (sol - haut de buse) : 1120 Raccordement par le haut (bord arrière - axe buse) : Raccordement par l’arrière (sol - bas de buse) : 4.7 Croquis / Dimensions Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 33: Combustibles
Il est interdit de brûler les substances suivantes : bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 34: Conduit Des Fumées Et Apport D'air Extérieur
Prévoyez un accès pour le ramonage et le nettoyage Si le conduit, de par son état, n’est pas utilisable, il appartiendra à du conduit de raccordement. un spécialiste de le remettre en état conformément aux réglemen- tations en vigueur. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 35: Prise D'air Extérieur
9213 04 (gris) n´est pas en fonctionnement. Buse de raccordement JUSTUS Art. Nr. 9200 69 ► En cas de connexion à l’air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d’air face aux vents dominants. -
Page 36: Installation Et Mise En Service
Ce n‘est qu‘après plusieurs flambées intenses que zontalité de l‘installation, nous vous recommandons vous obtiendrez un bon tirage. de coller des patins de feutre sous l’appareil. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 37: Montage Des Éléments De Rehausse " D-Blok
émission homogène de la chaleur. Le bloc d‘accumulation emmagasine la chaleur pendant la com- bustion. Après extinction du poêle, il continue à diffuser petit à petit une agréable chaleur homogène et douce. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 38: Utilisation
► Empilez ensuite autour des cubes d‘allumage 8 bûchettes (3-4 cm d‘épaisseur) sur 4 couches. Les flammes des cubes d‘allumage doivent par la suite pouvoir brûler librement vers le haut au contact des bûchettes. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 39: Réalimentation De L'appareil
(palette, bois de menuiserie, bois traité) peut entraîner une surchauffe du poêle avec en- dommagement du corps de chauffe et usure prématurée des plaques de vermiculite. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 40: Réglage De La Puissance De Chauffage
► Pour augmenter la puissance de chauffage en mode de combustion BOIS, tournez légèrement le régulateur automatique d'air primaire (5) dans le sens des aiguilles d‘une montre pour augmenter modérément l‘apport d‘air primaire. Apport d'air primaire augmenté Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 41: Utilisation De Briquettes De Lignite
► Fermez les arrivées d‘air : tirez complètement la tirette de régulation d‘air secondaire (4) vers l'avant et tournez com- plètement le régulateur automatique d'air primaire (5) dans le sens inverse des aiguilles d‘une montre. ► Sortez le cendrier (6) et videz-le. Manuel d’installation et d´utilisation JUSTUS Voga (W+) - Page 42 ► Fermez, le cas échéant, l‘arrivée d‘air extérieur. Appelez les pompiers ! ► Après l‘alerte ► Un professionnel qualifié devra s’assurer par la suite que l‘appareil, l’ensemble des installations d’évacuation et le conduit sont bien restés intacts. Manuel d’installation et d´utilisation JUSTUS Voga (W+)
-
Page 43: Nettoyage, Entretien Et Maintenance
(par ex. WD 40, graisse MoS2, huile de silicone etc...) ou de la pâte de cuivre. Manuel d’installation et d´utilisation JUSTUS Voga (W+) - Page 44 ► Soulevez légèrement l'arrière du déflecteur métallique (c) hors des pattes de fixation (G), faites basculer l'avant du déflecteur vers le bas et retirez le déflecteur. Effectuez ensuite le remontage dans l‘ordre inverse. Manuel d’installation et d´utilisation JUSTUS Voga (W+)
-
Page 45: Démontage De La Sole Et De L'habillage Du Foyer
(a). ► Faites basculer la plaque arrière du foyer vers l'avant sur la droite. Si nécessaire, dévissez les tôles de fixation de droite et de gauche. Manuel d’installation et d´utilisation JUSTUS Voga (W+) -
Page 46: Remédier Aux Dysfonctionnements
Le joint de la porte n’est plus ► Quand le poêle est froid : ► Changez le joint. étanche. coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation JUSTUS Voga (W+) - Page 47 ATTENTION ! Utilisez uniquement les pièces de rechange d‘origine. Des pièces d‘autres marques peu- vent modifier l‘émission de chaleur de l‘appareil et entrainer une surchauffe des murs et du mobilier à proximité de l‘appareil. Manuel d’installation et d´utilisation JUSTUS Voga (W+)
-
Page 48: Service Après-Vente
11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle JUSTUS ! Les poêles JUSTUS vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. -
Page 49: Garantie Contractuelle Justus
211-4, 211-5 et 211-12 du code de la l’appareil. consommation. JUSTUS décline toute responsabilité en cas de dommages directs ou indirects causés par l‘utilisation de pièces de rechange qui ne sont pas d‘origine. La garantie ne s’applique que dans la mesure où les recommanda- tions et règles de fonctionnement de la notice de l’appareil sont... -
Page 50: Conformités Aux Normes
Rendement et émissions : se référer au certificat « Marquage CE » contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Manuel d’installation et d´utilisation JUSTUS Voga (W+) - Page 52 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail kundendienst@justus.de www.justus.de Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
-
Page 53: Leistungserklärung
14. Leistungserklärung / Déclaration de performances... -
Page 56: Geräte-Kenndaten
Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous. Variante / Identification Code / Références type d’appareil: Stahl / Schwarz 5698 11 A03 Steel / Black Acier / Noir Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
