Rockwell Automation 1606-XLB Instruction Manual

Instruction Manual for Wall/Panel Mounting Bracket
Bedienungsanleitung für Wandmontageadapter

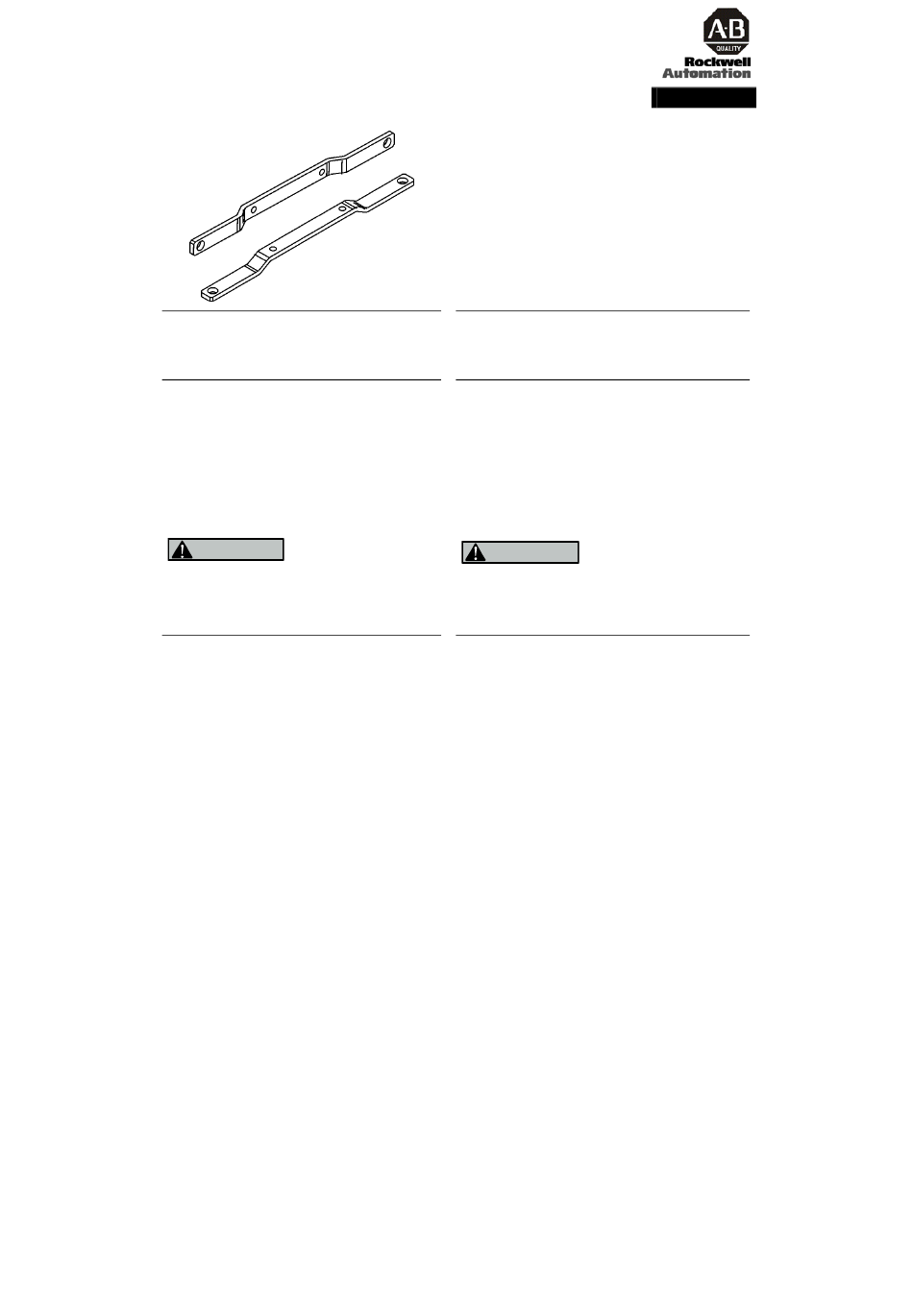

Bracket for Wall Mounting
This bracket is used to mount the unit onto a flat surface
without utilizing a DIN-Rail.
The bracket is suitable for all DIMENSION units, which have
the bracket listed as an accessory in the device datasheets.
Assembly and Mounting Instructions
1) Detach the two aluminium brackets by removing the four
screws with a Torx 10 screwdriver.
2) Remove the plastic lock mechanism by using a flat-blade
screwdriver to move the lock downwards while at the
same time push the plastic slider upwards. Detach the
plastic slider.
3) Mount the steel brackets with the same screws from the
DIN-Rail brackets. Be careful not to over-tighten the
screws! Recommended tightening torque is 0.6Nm/
5.3lb.in.
WARNING
Risk of electrical shock, fire, personal injury or death.
Do not use other screws than the one from the DIN-Rail
bracket. The unit might become unsafe when using longer
screws as contact with live electrical circuits may occur.
The information presented in this document is believed to be
accurate and reliable and may change without notice.
41063-250-01(2)
Montagewinkel für Wandmontage
Diese Halterung kann zur Montage von Geräten auf ebenen
Oberflächen ohne DIN-Schiene verwendet werden.
Der Montagewinkel ist für alle DIMENSION Geräte geeignet, bei
denen diese als Zubehör im Gerätedatenblatt aufgeführt sind.
Montage- und Zusammenbauanleitung
(see Fig 1)
1) Nehmen Sie die zwei Aluminium-Halterungen ab, indem Sie
die vier Schrauben mit einem Torx 10 Schraubendreher lösen.
2) Entfernen Sie den Kunststoff Sperrmechanismus, indem Sie
mit einem Schlitzschraubendreher die Sperre nach unten
bewegen und gleichzeitig den Kunststoffschieber nach oben
drücken. Nehmen Sie den Kunststoffschieber ab.
3) Montieren Sie die Stahlwinkel mit den Schrauben der DIN
Schienenhalterung. Achten Sie darauf, die Schrauben nicht zu
überdrehen! Das empfohlene Anziehdrehmoment ist
0.6Nm/5.3lb.in.
WARNUNG
Missachtung nachfolgender Punkte kann einen elektrischen
Schlag, Brände, schwere Unfälle oder Tod zur Folge haben.
Keine anderen Schrauben als die ursprünglichen Schrauben der
DIN-Schienen Halterung verwenden. Die Verwendung von
längeren Schrauben kann zum Kontakt mit gefährlichen
Spannungen führen und das Gerät unsicher machen.
Die Informationen in diesem Dokument wurden mit größter
Sorgfalt zusammengestellt und entsprechen unserem
derzeitigen Informationsstand. Änderungen vorbehalten.
Rev.: 01/2015
1606-XLB
(siehe Bild 1)
