IPVUEKPR12-1

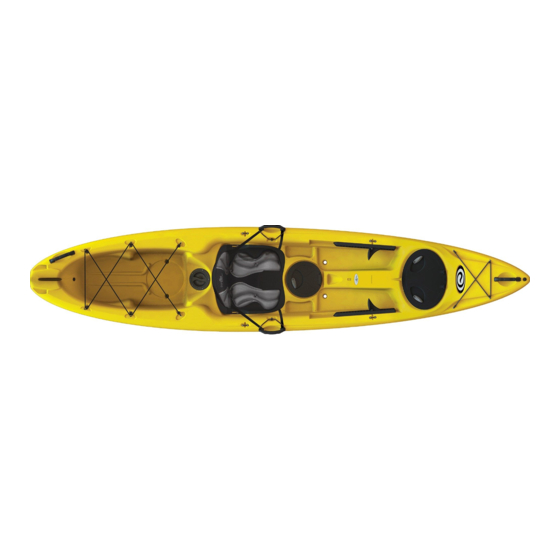

12' Sit-on-top KayaKS
kayaks «sit-on-top» 12'

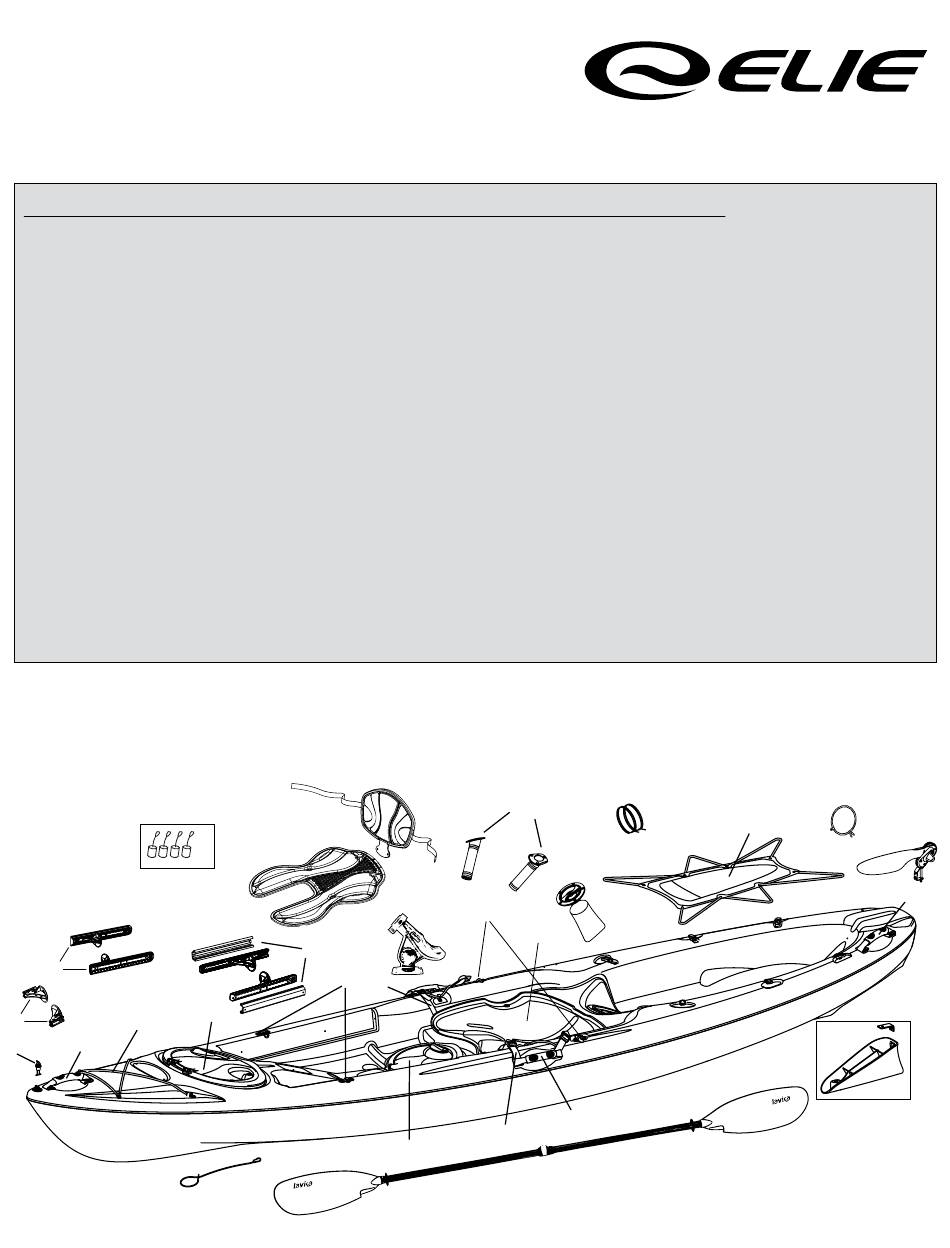

replacement parts list • liste des pièces de remplacement
1. Drain plug • Bouchon drain
2. Storage bag 4 inches • Compartiment sac 4 pouces
3. Adjustable footrests • Appuie-pieds ajustables
4. Footrest pedal • Pédale appuie-pieds
5. Sliding footrest • Glissière et appuie-pieds
6. Luxury paddle tie-down • Porte-pagaie de luxe
7. Kayak handle • Poignée kayak
8. Front shock cord • Cordage élastique avant
9. Tankwell cover with shock cord •
Couvre réservoir avec cordage élastique
10. Flush mount rod holder • Porte canne
11. Scotty™ swivel rod holder • Porte canne pivotant Scotty
12. Accessory mounting kit • Ensemble de fixation
13. Rudder • Gouvernail
14. Rudder cable • Cable gouvernail
15. Rudder holder • Attache pour gouvernail
NOTE:
Not all models are equipped with the shown parts. All
accessories are branded Lavika and designed to perfectly fit
on Elie's boat (i.e. accessories are items with code finishing
with -00). Call to order them at 1-888-669-6960 or e-mail us
at service@eliesport.com.
3
8
4
7
1
*assembly instructions on back • instructions d'assemblage au verso*
MC
21
18
5
12
23
19
24
16. Keel kit • Ensemble quille amovible
PS0145-1-00
PS1421
17. Large Ergoflex 3 seat backrest • Dossier Ergoflex 3 large
PS1206
18. Ergoflex 3 seat cushion • Coussin assise Ergoflex 3
PS1082
19. Oval hinged quick lock hatch • Couvercle à pentures oval
20. Round hinged quick lock hatch • Couvercle à pentures rond
PS1211
PS1205
21. Scupper plug • Bouchon d'écoulement
PS1410
22. Tiltable seat • Assise inclinable
PS1296
23. Strap adjustment buckle • Boucle d'ajustement de sangle
24. Paddle leash • Laisse de pagaie
PS1420
25. Symbiosa fiberglass paddle 215-227cm •
Pagaie Symbiosa fibre de verre 215-227cm
PS0649-1-00
PS1209
26. Symbiosa carbon paddle 215-227cm •
Pagaie Symbiosa carbone 215-227cm
PS1210
27. Symbiosa fiberglass paddle 228-240cm •
PS1422
Pagaie Symbiosa fibre de verre 228-240cm
PS1428
28. Symbiosa carbon paddle 228-240cm •
PS1232
Pagaie Symbiosa carbone 228-240cm
NOTE:
Certains modèles ne sont pas équipés des pièces ci-dessous. Tous les
accessoires sont de marque Lavika et ont été conçus pour s'adapter
parfaitement aux embarcations Elie (i.e. les accessoires sont les
articles dont le code fini par -00). Vous pouvez les commander au
1-888-669-6960 ou en nous écrivant au service@eliesport.com.
17
10
12
22
11
6
23
20
14
9
2
25/26//27/28
PS1423
PS1084
PS1285
PS1290
PS1302
PS1409
PS1207
PS1426
PS0654-1-00
PS1091-00
PS1092-00
PS1093-00
PS1094-00
15
13
7
16
