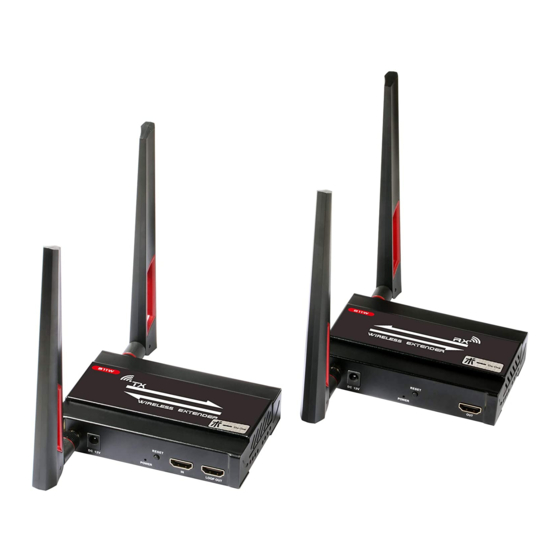

1080P HD Wireless WiFi Transmitter
User Manual
☑ HSV8112W
☑ HSV8113W
I Product Introduction
HD extender transmits HD audio and video signal via wireless WIFI, and meanwhile
supports IR remote control function. Featured by excellent image processing and transmission
capability, this device makes it smoother and more stable to transmit signals, which is an
economical and efficient HD signal transmission device.
1
Advertisement
Related Manuals for Hotspot HSV8112W
Summary of Contents for Hotspot HSV8112W
- Page 1 1080P HD Wireless WiFi Transmitter User Manual ☑ HSV8112W ☑ HSV8113W I Product Introduction HD extender transmits HD audio and video signal via wireless WIFI, and meanwhile supports IR remote control function. Featured by excellent image processing and transmission capability, this device makes it smoother and more stable to transmit signals, which is an...
-
Page 2: Main Features
3. IR Remote Control: Please align the IR end of the extender on the transmitting terminal with the IR receiving terminal of the signal source that requires to be controlled, and make them close to each other. IV Connection Diagrams 4.1 HSV8112W: One transmitter and one receiver, wireless application... - Page 3 4.2 HSV8113W: One transmitter and multiple receivers, wireless application 4.3 Pairing Method Pairing Method: Connect HD cable to TX input and RX output after 25s from the time of being electrified, wait for 10s after unplug, then make it be electrified.
- Page 4 V Ports Descriptions 5.1 Transmitting Terminal Device 5.1.1 Front Panel Mark Type Instructions DC 12V Power port 12V power input Power POWER Be always-on after being electrified indicator Restore factory settings after long press for 5s, and require to RESET Reset key pair again Input port...
- Page 5 5.2.2 Rear Panel Mark Type Instructions Connect to IR receiving terminal and make it close to the Input port remote control VI Parameters Parameters Instructions Supported Protocol HDMI 1.3; HDCP 1.3 The Max. Supported Resolution Ratio 1920X1080P@60Hz Frequency Range of IR Remote Control 20~60KHz Wireless Standards 802.11a/n...
- Page 6 1080PHD ワイヤレス WiFi 送信機 製品マニュアル ☑ HSV8112W ☑ HSV8113W 一、製品紹介 HD エクステンダーは、ワイヤレス Wi-Fi を通して HD オーディオおよびビデオ信号を送 信する同時に、赤外線リモコンバックコントロール機能に対応します。このデバイスは、 優れた画像処理、伝送機能を備えているので、信号伝送がよりスムーズで安定し、それは 経済的、効率的な HD 信号伝送デバイスです。...
- Page 7 HSV8113W は 1 送信と 4 受信をサポートします。受信が増える共に、距離 は短くなります。 リモートのビデオソースのコントロールバックをサポートします。 ESD 静電保護回路を内蔵し、 システムセキュリティを全面的に保護します。 インストールは簡単で便利、プラグアンドプレイで、セットアップする必 要はありません。 三、インストール手順 1.まず HD ケーブルを接続し、信号ソースを Sender（送信側）の IN 入力に 接続してください。ローカルディスプレイデバイスは、Sender （送信側）の LOOPOUT 出力に接続してください。 2.エクステンダーの Receiver 受信側をリモートディスプレイデバイス（テレ ビ、スプライシングスクリーンなど）に接続してください。 3.赤外線リモコンコントロール機能： エクステンダー送信端の赤外線ヘッドを コントロールしたい信号源の赤外線受信端を揃えて近づいてください。 四、接続案内図 4.1 HSV8112W は 1 送信 1 受信、ワイヤレスアプリケーションをサポートし ます。...
- Page 8 4.2 HSV8113W は 1 送信複数受信、ワイヤレスアプリケーションをサポート します。 4.3 ペアリング方法 ペアリング方法：製品の電源を 25 秒間入れた後、HD ケーブルで TX 入力と RX 出力に接続して、10 秒間待ってから、電源を抜いてから電源を入れてく ださい。...
- Page 9 五、インターフェースの説明 5.1 送信機機器 5.1.1 フロントパネル ロゴ タイプ 説明 電源インター DC 12V 12V 電源入力 フェース POWER パワ POWER ーインジケー 電源オンにしたら常に点灯 ター リセットボタ 5 秒間長押しして工場出荷時の設定に戻し、再ペアリング RESET ン する必要があります 入力インター HD ビデオ信号入力 フェース 出力インター LOOP OUT HD ビデオ信号のループアウト フェース 5.1.2 リアパネル ロゴ タイプ 説明...
- Page 10 5.2.2 リアパネル ロゴ タイプ 説明 入 力 イン タ ー フェ 赤外線受信ヘッドを接続し、リモコンの近くに置いてく ース ださい 六、パラメータ パラメータ名 詳しい説明 サポートプロトコル HDMI 1.3; HDCP 1.3 サポート最大解像度 1920X1080P@60Hz 赤外線リモコンの周波数範囲 20~60KHz ワイヤレス標準 802.11a/n 最も遠いワイヤレス伝送距離 ヒンダーなし 8112W 150 米; 8113W 200 米 -5℃ ~ +70℃ 動作温度 5% ~ 90% 動作湿度...
- Page 11 1080P 高清无线 WiFi 传输器 产品使用手册 ☑ HSV8112W ☑ HSV8113W 一、产品简介 HD 延长器通过无线 Wi-FI 传输高清音视频信号. 同时支持红外遥控器回控功能。该 设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种经济高效的 HD 信号传输设备。...
- Page 12 二、主要特性 无线传输 HD 信号, 在无阻隔无干扰环境下 HSV8112W 支持 150 米，HSV8113 支持 200 米； HSV8112W 支持一发一收; HSV8113W 支持一发四收; 随着接收的增加, 距离会变短; 支持远程遥控器回控视频源 内置 ESD 静电保护电路，全方位保护系统安全； 安装简单方便，即插即用，无需设置； 三、安装步骤 1、 先连接 HD 线缆，信号源连接 Sender (发射端) IN 输入; 本地显示设备连接 Sender (发射端) LOOPOUT 输出.
- Page 13 4.3 配对方法 配对方法：等产品通电 25S 后，用 HD 线接到 TX 输入,RX 输出,等待 10s 后拔 掉电源再上电即可. 五、接口说明 5.1 发射端设备 5.1.1 前面板 标识 类型 说明 DC 12V 电源接口 12V 电源输入 POWER 电源指示灯 上电长亮 RESET 复位按键 长按 5s 后恢复出厂设置，需要重新配对 输入接口 高清视频信号输入 LOOP OUT 输出接口 高清视频信号环出...
- Page 14 5.1.2 后面板 标识 类型 说明 输出接口 连接红外发射头并将其靠近信号源放置 5.2 接收端设备 5.2.1 前面板 标识 类型 说明 DC 12V 电源接口 12V 电源输入 POWER 电源指示灯 上电长亮 RESET 复位按键 长按 5s 后恢复出厂设置，需要重新配对 输出接口 高清视频信号输出 5.2.2 后面板 标识 类型 说明 输入接口 连接红外接收头并靠近遥控器...
- Page 15 六、参数 参数名称 详细说明 支持协议 HDMI 1.3; HDCP 1.3 最大支持分辨率 1920X1080P@60Hz 红外遥控频率范围 20~60KHz 无线标准 802.11a/n 最远无线传输距离 无阻碍 8112W 150 米; 8113W 200 米 工作温度 -5℃ ~ +70℃ 工作湿度 5% ~ 90% 无线传输频率 5GHz 七、常见问题 问：RX 接收端屏幕右上角无线标志显示灰色的. 答：1）检查 TX（发送端）电源连接完好，电源指示灯亮起。 2）检查传输距离是否超出设备极限，或者阻碍过多，例如墙体，尝试其他减少阻碍的安 装位置。 问：IR 反控没有反应？ 答：1）检查红外头是否插反，请确认标示...
- Page 16 FCC Warning This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
