Manuale d'uso
MTAL
MTAL2
MTALH
KIT MTAL
1 Banda magnetica
Per motivi tecnici la lunghezza della banda
magnetica MTAL dovrà essere superiore di circa 30
mm su entrambi lati della corsa utile.
La banda magnetica vi è stata fornita in un unico
spezzone pretagliato. Probabilmente sarà necessario
accorciare la banda secondo la effettiva lunghezza
dell'asse da controllare. La banda può essere tagliata
con normali forbici da lamiera o altro utensile
adeguato.
La banda magnetica deve essere inserita nel foro
presente sulla base del dispositivo e deve poter
scorrere liberamente all'interno dell'involucro del
dispositivo.
La banda magnetica va rivolta con la parte
magnetica attiva (il lato nero) verso la superficie
attiva del dispositivo che si trova in corrispondenza
della scheda elettronica.

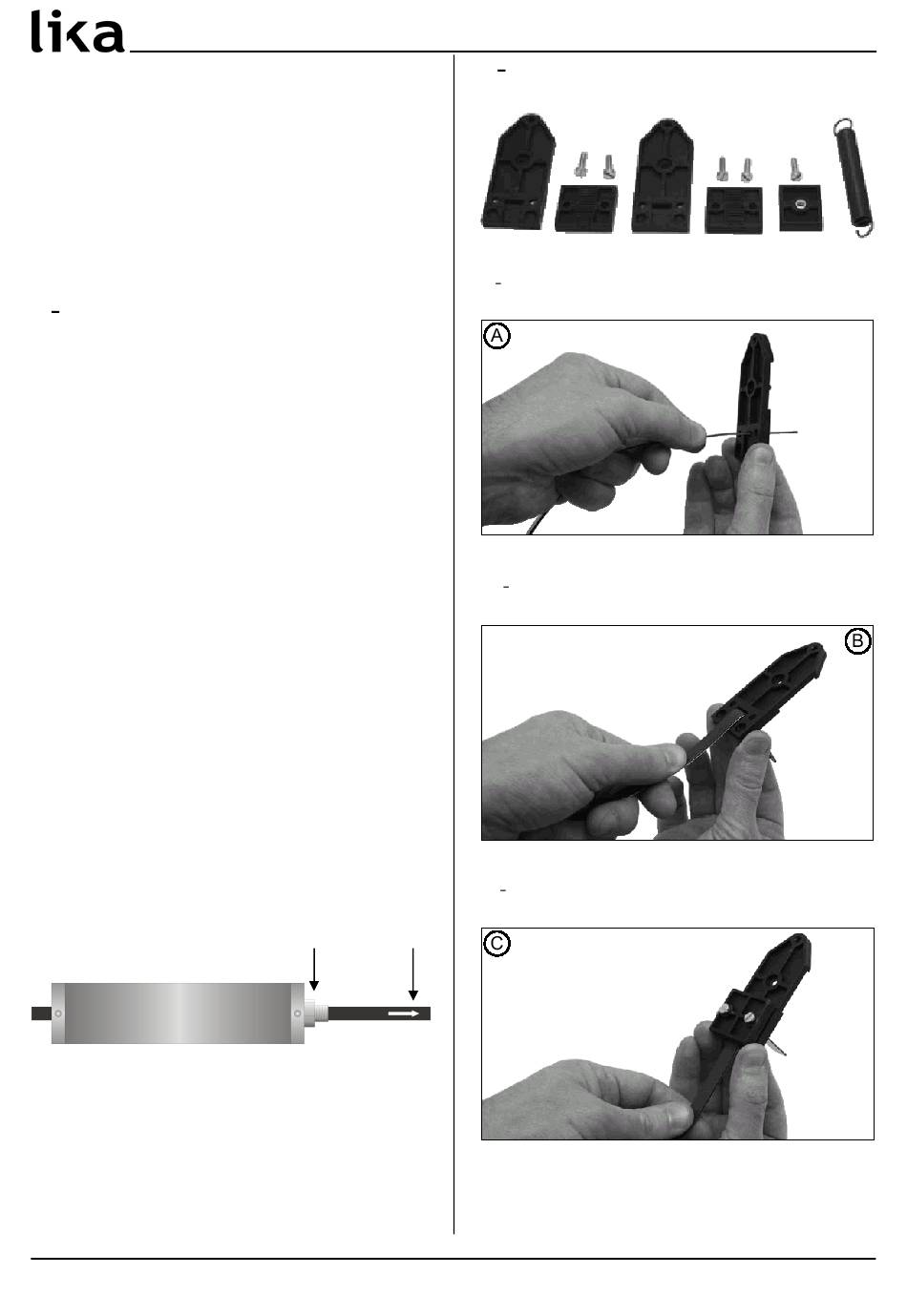

Montare il sensore e la banda magnetica secondo la
figura. La freccia indica la direzione di conteggio
positiva.
Se montato al contrario rispetto alla figura, il
sistema non funziona.
MAN KIT MTAL I_E 1.0
connettore
indicazione
sulla banda
KIT MTAL
2 Kit di fissaggio
A Inserire la banda nella fessura rettangolare della
base.
Piegare la banda a 90 gradi inserendola
B
nell'apposita sede.
Bloccare la banda con l 'apposito morsetto
C
tramite le due viti in dotazione.
Pag.1
