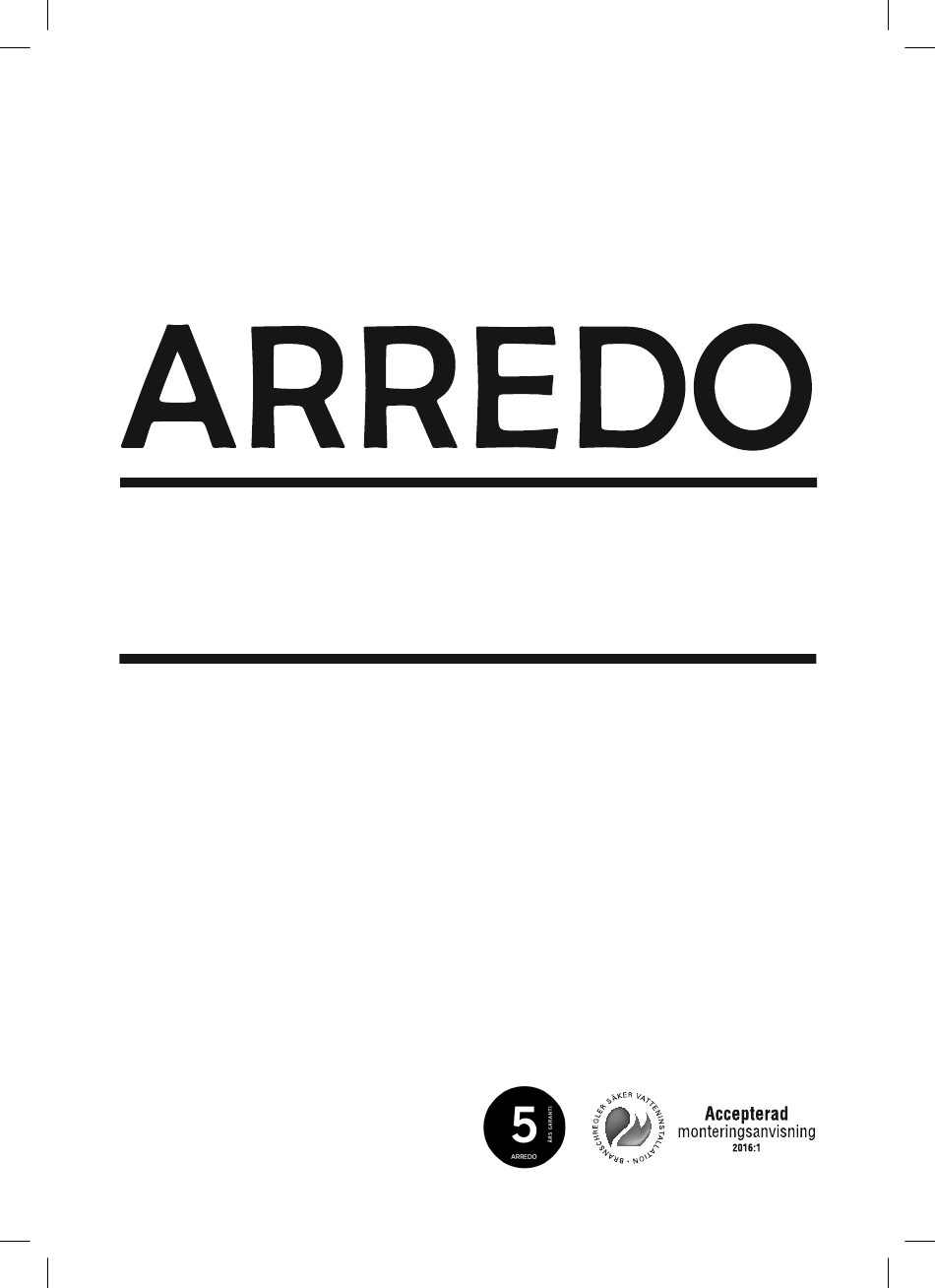

- Page 1 Monteringsanvisning Duschsystem Instruction manual Shower set Produktnamn / Product name: Lunetta Artikelnummer / Article number: 475369 Rsknummer / Rsk number: 828 31 13 Version: 2020-04-20 1 (12)
-
Page 2: Table Of Contents
Innehållsförteckning Table of Contents Före installation Before the installation Skruvinfästningar i våtzon Fixing screws in wet zones Rengöring Cleaning Installationsverktyg Tools Installation Installation Anteckningar 10-11 Notes 10-11 Kontaktinformation Contact information Före installationen / Before the installation Produkten har testats och godkänts i enlighet med europeiska standarder: BS EN Rekommenderat arbetstryck 1111/17 av WRAS och TMV2 av institutet NSF. - Page 3 3 (12)
-
Page 4: Skruvinfästningar I Våtzon
Skruvinfästningar i våtzon/Fixing screws in wet zones Skruvinfästningar i våtzon ska göras i betong eller annan massiv konstruktion såsom träreglar, träkortlingar eller i konstruktion som är provad och godkänd för infästning, till exempel skivkonstruktion. Se exempel på konstruktion på www.säkervatten.se. Tätning av skruvhålen ska utföras med material som ska fästa mot underlaget, och vara vattenbeständigt, mögelresistent och åldringsbeständigt. -
Page 5: Rengöring
Rengöring / Cleaning Rengör duschen dagligen med vatten och gummiskrapa. Kalkfläckar på duschblanda- ren kan tas bort med hög tempererad ättika (minst 50 grader celsius). Clean the shower daily with water and a scrape. Limescale stains on the thermostatic mixer are removed using high temperatured vinegar (at least 50 degrees celsius). Installationsverktyg/Tools 1. -
Page 6: Installation
Installation/Installation Skruva på de två täckkåporna på väggfästet. Screw the two housings onto the wall mount. Placera packningarna inuti termostatblandaren och skruva sedan fast blandaren på väggfästet. Se till så att sidan som på blandaren indikeras av en röd symbol är kopplad till varmvattentillförseln. - Page 7 Duschset Installation /Sliding Rail Installation A. Förlängning av väggfäste B. Justerbart fäste C. Stång D. Handduschfäste E. Tvålhylla F. Fixerat fäste G. Infästningsdelar H. Duschslang 150 cm I. Handdusch J. Packningar A. Shimming B. Adjustable support C. Rod D. Sliding central E.
- Page 8 Installation/Installation Det övre Väggfästet (B) är justerbart, det maximala avståndet mellan stöden får inte överstiga 66 cm. Lyft av locken från väggfästena (B)&(F). Använd ett vattenpass och ett måttband för att markera vart väggfästena ska fixeras. Borra hålen med ett 6 mm borr. Se korrekt tillvägagångssätt för håltagning, tätning och infästning på sidan 4.
- Page 9 9 (12)
-
Page 10: Anteckningar
Anteckningar Notes 10 (12) - Page 11 11 (12)
-
Page 12: Kontaktinformation
VVS-företag. If you are unsure of any part of the installation, or if you got further questions. Please contact your retailer or an authorized plumber. Kontaktinformation / Contact information Arredo AB +46 410 472 00 Godsvägen 9 www.arredo.se 231 62 Trelleborg info@arredo.se...
