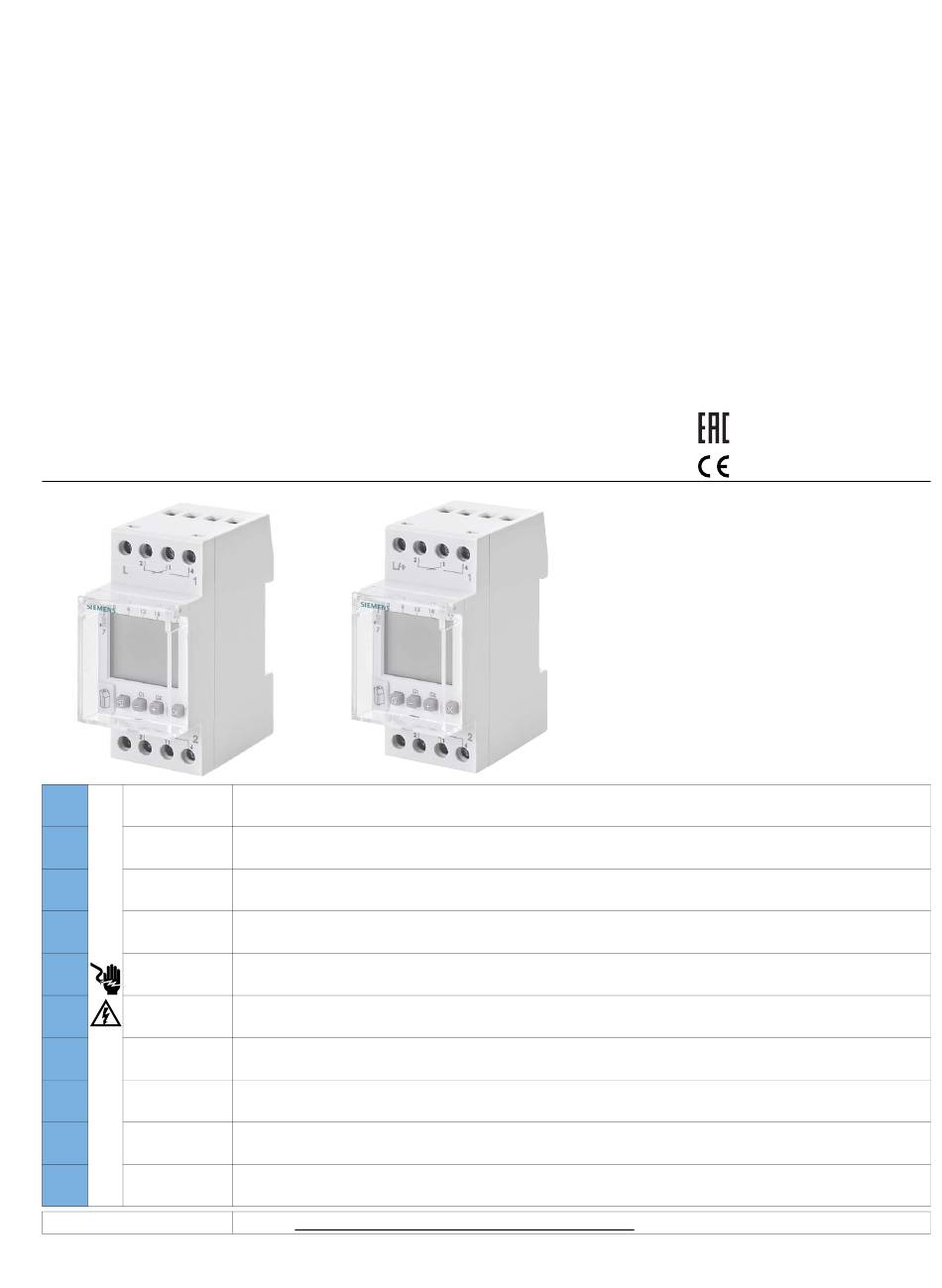

Schaltuhr Profi - 2 Kanal
Time switch Profi - 2 Channel
Interrupteur horaire Profi - 2 Canaux
Interruptor horario Profi - 2 canales
Programmatore orario Profi - 2 Canale
Interruptor horario Profi - 2 canais
Zaman saati Profi - 2 cıkış
Реле времени Profi - 2 КAНAЛ
Zegar sterujący Profi - 2-kanałowy
专业计时器 - 2 个通道
DE
GEFAHR
EN
DANGER
FR
DANGER
ES
PELIGRO
IT
PERICOLO
PT
PERIGO
TR
TEHLİKE
РУ
ОПАСНО
РL
ZAGROŻENIE
中文
危险
Technical Support:
2514264122-02
3ZW1012-7LF45-4AA0
+55 °C
+60 °C
-20 °C
-20 °C
Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.
Hazardous voltage. Will cause death or serious injury.
Turn off and lock out all power supplying this device before working on this device.
Tension électrique. Danger de mort ou risque de blessures graves.
Mettre hors tension avant d'intervenir sur l'appareil.
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Desconectar la alimentación eléctrica antes de trabajar en el equipo.
Tensione pericolosa. Può provocare morte o lesioni gravi.
Scollegare l'alimentazione prima di eseguire interventi sull'apparecchiatura.
Tensão perigosa.Perigo de morte ou ferimentos graves.
Desligue a alimentação elétrica e proteja contra o religamento, antes de iniciar o trabalho no equipamento.
Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.
Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.
Опасное напряжение. Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к установке и к устройству.
Niebezpieczne napięcie. Niebezpieczeństwo poważnych obrażeń lub utraty życia.
Przed rozpoczęciem prac wyłączyć zasilanie instalacji i urządzenia energią elektryczną.
危险电压。可能导致生命危险或重伤危险。
操作设备时必须确保切断电源。
Internet: http://www.siemens.com/lowvoltage/technical-support
7LF4 522-0
7LF4 522-2
IEC/EN 60730-1
IEC/EN 60730-2-7
Betriebsanleitung
Operating Instructions
Instructions de service
Instructivo
Istruzioni operative
Instruções de Serviço
İşletme kılavuzu
Руководство по эксплуатации
Instrukcja obsługi
使用说明
Last Update: 08 December 2014
