Summary of Contents for SIAM VERSO 350

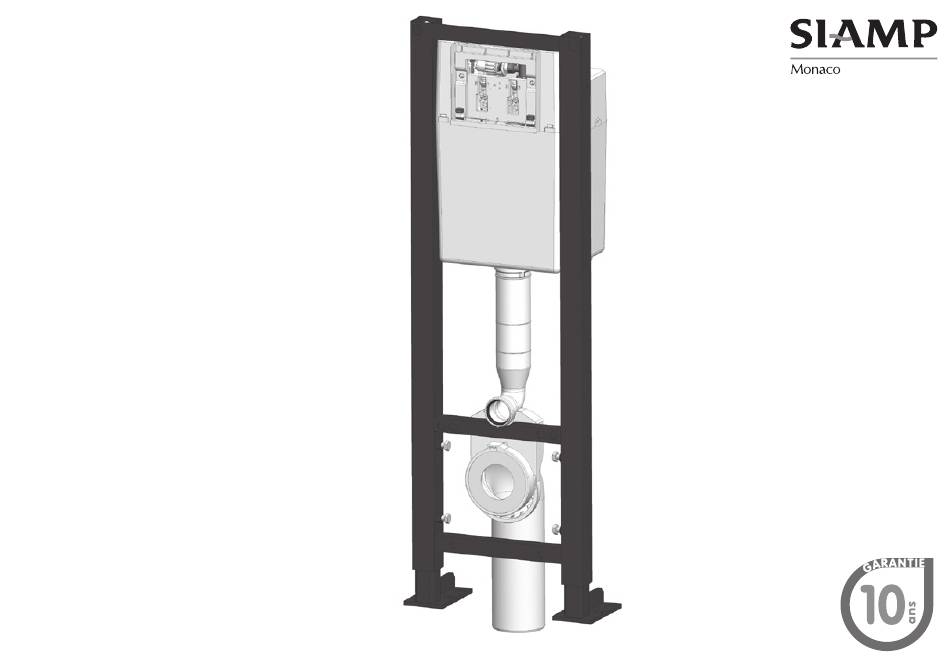

- Page 1 Bâti-support WC VERSO 350...
- Page 2 ÉCLATÉ Selon version...
- Page 3 DIMENSIONS (mm) 142 ~ 240 147 ~ 240 ½" 1000 460 ~ 700 190 max ...
- Page 4 PAROIS ARRIÈRE AVANT non fourni 34 1060 10 (non fourni) non fourni non fourni...
- Page 5 CAS DE POSE Cas C Cas A Cas B...
- Page 6 PRISE DE CÔTE Vue de dessus 357 ±10 257 ±10 Ø 100 m...
- Page 7 RÉGLAGE EN HAUTEUR Visser à la main jusqu’à ce que les vis opposent une résistance ...
- Page 8 RÉGLAGE EN HAUTEUR 1000 1000 20 Nm max...
- Page 9 TRAÇAGE & PERÇAGE Ø8mm ≥65mm...
- Page 10 FIXATION 1000 ...
- Page 11 CONNEXION EN EAU Pour les réservoirs de chasse équipés de Quieto OD uniquement : Pression < 1 bar ...
- Page 12 PRÉPARATION DE L’HABILLAGE A = 180 mm © A = 230 mm ©...
- Page 13 PRÉPARATION DE L’HABILLAGE...
- Page 14 PRÉPARATION DE L’HABILLAGE 34 1060 10 (non fourni)
- Page 15 PRISE DE CÔTE (Liaison murale haute optionnelle) Vue de dessus 357 ±10 257 ±10 Ø 100 mm...
- Page 16 INSTALLATION FIXATION HAUTE Liaison murale haute optionnelle)
- Page 17 INSTALLATION FIXATION HAUTE Liaison murale haute optionnelle) si x ≤ 180 mm...
- Page 18 RÉGLAGE EN HAUTEUR Liaison murale haute optionnelle) Visser à la main jusqu’à ce que les vis opposent une résistance ...
- Page 19 RÉGLAGE EN HAUTEUR Liaison murale haute optionnelle) 1000 1000 20 Nm max...
- Page 20 TRAÇAGE & PERÇAGE Liaison murale haute optionnelle) Ø10mm ≥80mm Ø8mm ≥65mm...
- Page 21 FIXATION Liaison murale haute optionnelle) 1000 P. 12 P. 12...
- Page 24 4, quai Antoine 1er - BP 219 - MC 98007 MONACO Cedex Fax : +377 92 05 71 04 - contact@siamp.com - www.siamp.fr...
- Page 25 VERSO Installation CUVETTE www.siamp.fr...
- Page 26 PRÉPARATION...
- Page 27 PRISE DE CÔTE A+20 mm...
- Page 28 RÉGLAGE TIGES FILETÉES A+20 mm...
- Page 29 DÉCOUPE MANCHONS ...
- Page 30 DÉCOUPE MANCHONS + 3 mm + 3 mm ...
- Page 31 FIXATION 13 Nm max 13 Nm max ...
- Page 32 4, quai Antoine 1er - BP 219 - MC 98007 MONACO Cedex Fax : +377 92 05 71 04 - contact@siamp.com - www.siamp.fr...
- Page 33 VERSO Installation PLAQUE DE COMMANDE PLAQUE DE COMMANDE www.siamp.fr...
- Page 34 INSTALLATION PLAQUE DE COMMANDE...
- Page 35 INSTALLATION PLAQUE DE COMMANDE ¼...
- Page 36 INSTALLATION PLAQUE DE COMMANDE...
- Page 37 INSTALLATION PLAQUE DE COMMANDE...
- Page 38 INSTALLATION PLAQUE DE COMMANDE ¼...
- Page 39 INSTALLATION PLAQUE DE COMMANDE...
- Page 41 NOTICE D’INSTALLATION ABATTANT AVEC FERMETURE RALENTIE ET DÉCLIPSABLE, FIXATION PAR LE DESSOUS Positionner l’abattant sur les charnières Positionner les semelles, rondelles et écrous sur les vis Visser complètement (ne pas visser complètement Ajuster l'abattant pour venir les charnières à l’aide les charnières à...
