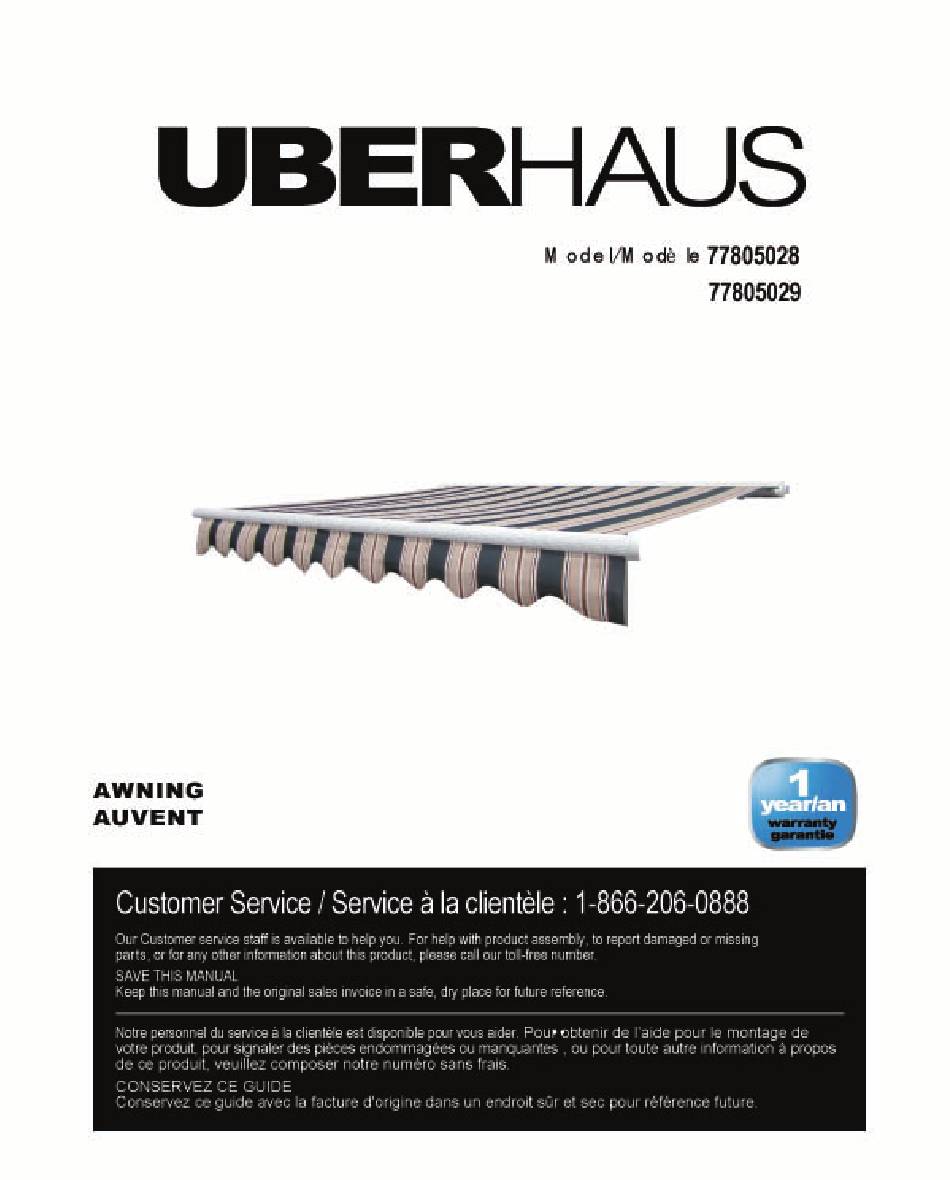

Summary of Contents for Uberhaus 77805028
- Page 2 INSTRUCTION FOR WINDOW AWNING “THE OPERATOR’S INSTRUCTION SHALL BE READ BEFORE THE USE OF THIS PRODUCT.” “Do not throw away this instruction after assembly. Please keep it for future reference.” WARNING Recommend at least 3 people work together to assemble the awning. When assembling the upper parts, please use a ladder.
-
Page 3: Parts List
Parts List For awnings up to a size of 3 metres, 2 brackets (part no. 2) are included. From 3.5 metres and upwards, there are three brackets. The quantities of parts 3 to 8 depend on whether there are 2 or 3 brackets. handhook 2 or 3 brackets 6 or 9 bolts... - Page 4 4. Drill three holes according to the mark for each bracket. The diameter of the drill head should be 14mm. The hole must be longer than the bolt. With the help of hummer, insert the setscrew into the drilled hole except the end part with nut. Fix the bracket to the wall and tighten the nut.(Required tools but not provided) Install On Wall Installation of Awning...
-
Page 5: Operation
Wall Bracket Semi-cassette Curtain Roller Bracket Right Arm Left Arm Gear Box Arm Base Front Profile Hand Hook Valance Jack Bolt Locking Nuts Retract Extend OPERATION 1. Turn the hand hook to retract or extend the awning as your requirement. Warning: Stop retracting the curtain with excessive forces if already fully retracted. - Page 6 LE MODE D’EMPLOI DU STORE DE FENÊTRE YP0000J “IL FAUT LIRE CE MANUEL D’OPERATION AVANT D’UTILISER CE PRODUIT.” “Ne pas jeter ce mode d’emploi après l’assemblage. Conservez-le pour la référence future S.V.P.” AVERTISSEMENT Nous conseillons un minimum de 3 personnes pour installer le store. Lors de l’installation de la partie supérieure, utilisez une échelle S.V.P.
- Page 7 La liste des pièces Pour les stores de la taille jusqu’à 3 mètres, 2 supports (la pièce numéro 2) sont compris. A partir de 3.5 mètres et plus, il y a trois supports. La quantité des pièces 3 à 8 dépendent de ce que s’il y a 2 ou 3 supports. Le guide 2 ou 3 supports 6 ou 9 boulons...
- Page 8 Percez trios trous suivant la marque pour chaque support. Le diamètre de la tête de perceuse doit être 9/16’’. Le trou doit être plus long que le boulon. A l’aide de marteau, insérez les vis de fixation dans le trou percé à l’exception de l’extrémité avec l’écrou. Fixez le support sur le mur et serrez l’écrou.
- Page 9 Le support mural Semi-cassette Le rideau Le support de rouleau Le bras de droite Le bras de gauche La boîte de vitesse La base du bras Le profile avant Le guide Le frange Le bras Le boulon de Les écrous de fixation vérin Retirer Etendre...
- Page 10 Warranty English Our Customer service staff is available to help you. For help with product assembly, to report damaged or missing parts, or for any other information about this product, please call our toll-free number. The product is guaranteed for X months if used for normal trade purposes. Any war- ranty is invalid if the product has been overloaded or subject to neglect, improper use or attempted repairs other than by an authorized agent.
